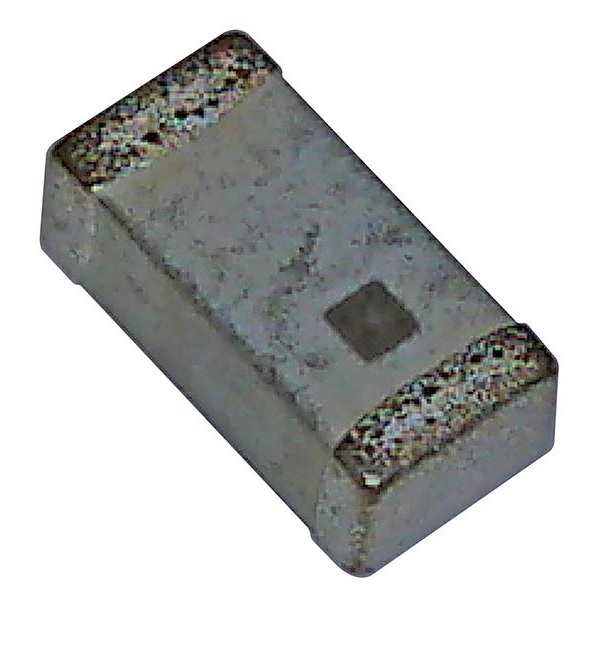

Антенна SMD WLAN / BLUETOOTH, 2.45ГГц
У поставщика
ПроизводительABRACON
У поставщиков
1 926 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 926 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,29 |
| от 47 | 19,98 |
| от 94 | 18,69 |
| от 188 | 17,66 |
| от 375 | 17,12 |
Описание
Антенна SMD от ABRACON для WLAN и Bluetooth, работающая на частоте 2.45 ГГц. Компактный чип-компонент в стандартной ленточной упаковке, подходит для автоматического монтажа на плату. Применяется в беспроводных модулях, портативной электронике и устройствах интернета вещей (IoT).
Технические характеристики
| КСВН | ≤ 1.6:1 |
| Корпус | 3.2 x 1.6 x 1.2 mm |
| Материал | Керамика |
| Компонент | AMCA31-2R450G-S1F-T3 |
| Импеданс | 50 Ohm |
| Уровень MSL | 1 |
| Пиковое усиление | 2.3 dBi |
| Описание | 2.4GHz Chip Antenna |
| Вх. мощность | < 3 W |
| Matching x1 | 9.7 nH |
| Matching x2 | 8.3 nH |
| Matching x3 | not mounted |
| Return loss | ≤ -12.5 dB |
| Поляризация | Linear |
| Тип монтажа | SMD |
| Соотв. RoHS | RoHS/RoHS II Compliant |
| Описание | Antennas 2.45 GHZ BW -1DBI 3W |
| Antenna dimension | 3.2 x 1.6 x 1.2 mm |
| Mounting location | PCB Corner Mounting |
| Диаграмма направленности | Omni-directional |
| Рабочая частота | 2400-2500 MHz |
| Темп. хранения | -40°C ~ +85°C |
| Part number cut tape | AMCA31-2R450G-S1F |
| Part number eval kit | AMCA31-2R450G-S1F-T3-EVB |
| Раб. температура | -40°C ~ +85°C |
| Part number tape reel | AMCA31-2R450G-S1F-T3 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Average total efficiency | -1.4 dB (72%) |
| Maximum total efficiency | -1.2 dB (76%) |
| Minimum total efficiency | -1.8 dB (66%) |
| Evaluation board dimension | 44 x 20 mm |
| Recommended ground clearance | 6.5 x 6.5 mm |
| Описание (англ.) | CHIP ANTENNA, WLAN / BLUETOOTH, 2.45GHZ |
| Packaging storage temperature | -10°C ~ +40°C |
| Packaging storage relative humidity | 70% Max |
