DC/DC преобразователь 5 Вт; вход 9~36В; однополярный выход 3.3В; 1.3А ; -40~85 ⁰C, дерейтинг при 85 ⁰C1500VDC 1500VDC ; MTBF 960000 часов; КПД 75 %; ёмк. нагрузка макс.1000 мкФ; корпус DIP24, медь; установка на печатную плату; 20.32x31.75x10.16 мм; 17 г;
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
197 шт.
Норм. уп.: 10
Цены поставщиков
Склад 16
В наличии:176 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 188,53 |
Склад 13
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 393,12 |
| от 2 | 1 325,87 |
| от 4 | 1 271,10 |
| от 10 | 1 230,42 |
| от 20 | 1 200,16 |
Описание

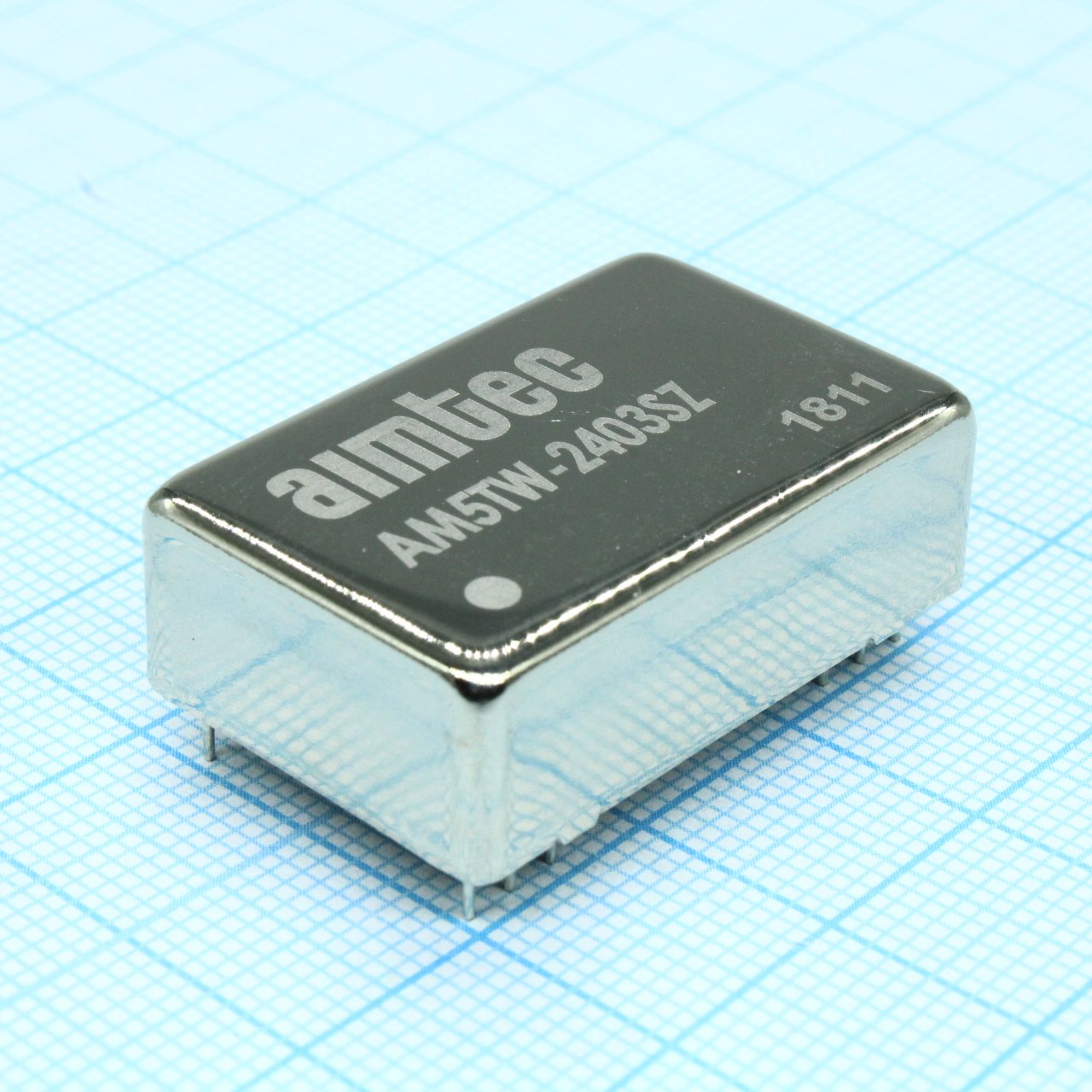

DC/DC преобразователь AIMTEC серии AM5TW мощностью 5 Вт. Модель с входным напряжением 9–36 В и стабилизированным однополярным выходом 3,3 В (1,3 А). Предназначен для монтажа на печатную плату в корпусе DIP24, отличается гальванической изоляцией 1500 В и расширенным рабочим диапазоном температур от -40 до +85 °C.
Технические характеристики
| MTBF | >960000 hrs |
| RoHS | Соответствует |
| Модель | AM5TW-2403SZ |
| Мощность, Вт | 5 |
| Filter | Pi Network |
| Серия | AM5TW-Z |
| Вес | 26g |
| КПД | 75 % |
| Ток, А | 1.3А |
| Охлаждение | Free air convection |
| Корпус | 24 Pin DIP |
| Влажность | 90% |
| Тип монтажа | Выводной |
| Размеры | 32.25 x 21.35 x 10.50 mm |
| КПД | 75% |
| Описание | DC/DC Converter 5W, input 9-36V, single output 3.3V, 1.3A |
| Rising time | 10ms |
| Минимальная нагрузка | 0% of Max |
| Пульсации и шум | 60mV p-p |
| Материал корпуса | Nickel coated copper |
| Время запуска | 500ms |
| Вых. напряжение | 3.3V |
| Размеры | 20.32x31.75x10.16 мм |
| Agency approval | CE |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Станд. безоп. | EN55022 Class A, EN55024, IEC61000-4-2, IEC61000-4-3, IEC61000-4-4, IEC61000-4-5, IEC61000-4-6, IEC61000-4-8, IEC60950-1:2001 |
| Точность напряжения | ±1% |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 1300mA |
| Макс. емк. нагр. | 1000uF |
| Диап. вх. напр. | 9-36V |
| Темп. хранения | -40 to +125°C |
| Частота перекл. | 260kHz |
| Сопр. изоляции | >1000 MOhm |
| Температура корпуса макс. | 100°C |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 470pF |
| Раб. температура | -40 to +85°C |
| Turn on transient time | 350ms |
| Защита от перегрузки по току | 120% Iout |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | Continuous, auto recovery |
| Наработка (MTBF) | 960000 часов |
| Входное напряжение | 9~36В |
| Выходное напряжение | 3.3В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 1000 мкФ |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
