DC/DC преобразователь 4 Вт; вход 9~18В; однополярный выход 5В; 0.8А ; -40~85 ⁰C, дерейтинг при 85 ⁰C1500VDC 1500VDC ; MTBF 1121000 часов; КПД 78 %; ёмк. нагрузка макс.22 мкФ; корпус DIP24, медь; установка на печатную плату; 20.32x31.75x10.16 мм; 17 г; час
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
11 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:7 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 707,75 |
| от 2 | 1 691,16 |
| от 3 | 1 670,78 |
| от 4 | 1 644,34 |
| от 8 | 1 607,11 |
Склад 16
В наличии:4 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 093,10 |
Описание

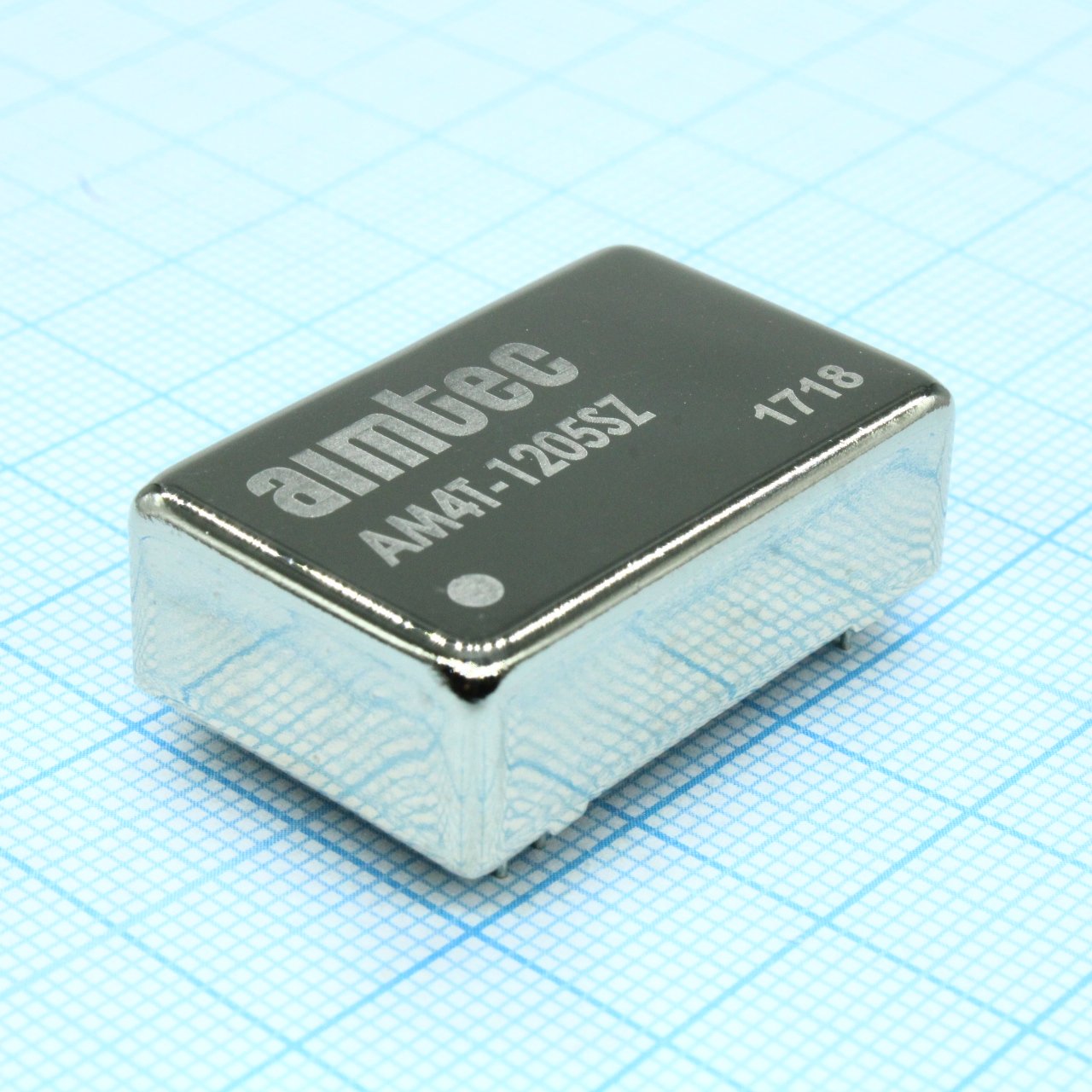

DC/DC преобразователь AIMTEC AM4T-1205SZ мощностью 4 Вт предназначен для монтажа на печатную плату в корпусе DIP24. Модель обеспечивает стабильный однополярный выход 5 В при входном напряжении от 9 до 18 В. Устройство рассчитано на широкий диапазон рабочих температур от -40 до +85 °C с понижением мощности при 85 °C и имеет гальваническую изоляцию 1500 В. Высокий показатель MTBF (более 1,1 млн часов) и КПД 78% делают его надёжным решением для промышленной электроники.
Технические характеристики
| Ce | Да |
| MTBF | 1121000 hours |
| RoHS | Да |
| Тип | DC-DC converter |
| Модель | AM4T-1205SZ |
| Мощность, Вт | 4 |
| Filter | Pi Network |
| Серия | AM4T-Z |
| Вес | 17g |
| КПД | 78 % |
| Ток, А | 0.8А |
| Охлаждение | Free air convection |
| Корпус | DIP24 |
| Влажность | 90% |
| Тип монтажа | Выводной |
| Время нарастания | 10ms |
| Размеры | 32.25 x 21.35 x 10.50 mm |
| КПД | 78% |
| Пульсации и шум | 60mV p-p |
| Время запуска | 500ms |
| Материал корпуса | Nickel coated copper |
| Вых. напряжение | 5V |
| Размеры | 20.32x31.75x10.16 мм |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Точность напряжения | ±1% |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 800mA |
| Макс. емк. нагр. | 1000uF |
| Диап. вх. напр. | 9-18V |
| Темп. хранения | -40 to +125°C |
| Частота перекл. | 266kHz |
| Сопр. изоляции | >1000MOhm |
| Температура корпуса макс. | 100°C |
| Емк. изоляции | 470pF |
| Раб. температура | -40 to +85°C |
| Защита от перегрузки по току | 120% Iout max |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | Continuous |
| Наработка (MTBF) | 1121000 часов |
| Входное напряжение | 9~18В |
| Выходное напряжение | 5В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 22 мкФ |
| Макс. входное напряжение DC, В | 18 |
| Мин. входное напряжение DC, В | 9 |
