DC/DC преобразователь 3 Вт; вход 9~36В; двуполярный выход -5В5В; ±0.3А ; -40~85 ⁰C, дерейтинг при 85 ⁰C1500VDC 1500VDC ; MTBF 1222000 часов; КПД 79 %; ёмк. нагрузка макс.±220 мкФ; корпус DIP24, медь; установка на печатную плату; 20.32x31.75x10.16 мм; 17 г
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
9 шт.
Норм. уп.: 10
Цены поставщиков
Склад 13
В наличии:6 шт
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 680,78 |
| от 2 | 1 661,28 |
| от 3 | 1 636,04 |
| от 4 | 1 600,20 |
| от 5 | 1 539,39 |
Склад 16
В наличии:3 шт.
Срок поставки: до недели
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 921,01 |
Описание

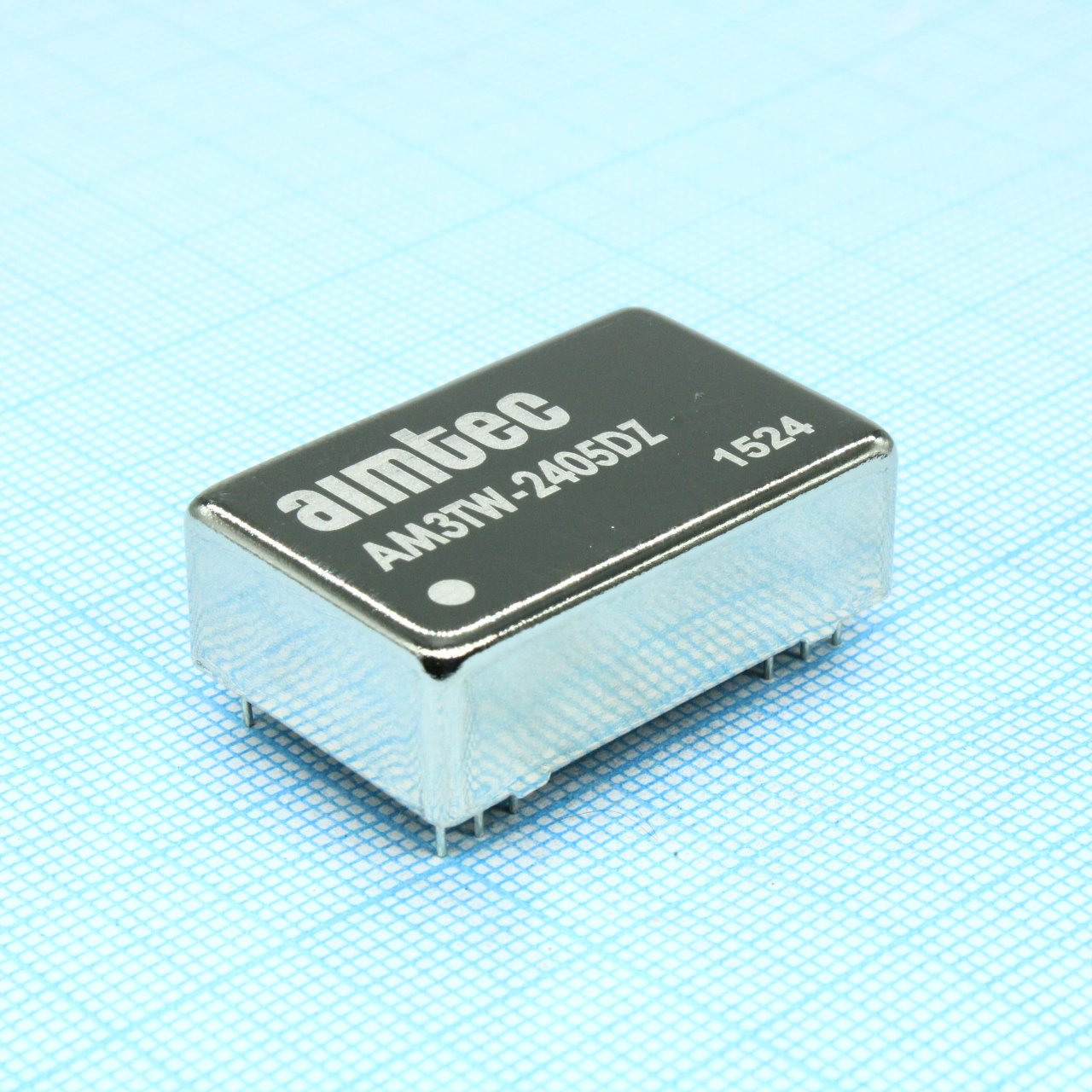

DC/DC преобразователь AIMTEC AM3TW-2405DZ мощностью 3 Вт предназначен для установки на печатную плату. Модель обеспечивает двуполярное стабилизированное напряжение ±5 В при токе до ±0,3 А. Устройство работает в широком диапазоне входных напряжений от 9 до 36 В и имеет гальваническую изоляцию 1500 В. Компонент выполнен в стандартном корпусе DIP24 и рассчитан на эксплуатацию при температурах от -40 до +85 °C.
Технические характеристики
| MTBF | >1222000hrs |
| Модель | AM3TW-2405DZ |
| Серия | AM3TW-Z |
| Вес | 21g |
| КПД | 79 % |
| Ток, А | 0.3А |
| Охлаждение | Free air convection |
| Корпус | DIP24 |
| Влажность | 90% non-condensing |
| Тип монтажа | Выводной |
| Размеры | 32.25 x 21.35 x 10.50mm |
| КПД | 79% |
| Описание | DC/DC Converter 3W, input 9-36V, dual output ±5V, ±0.3A |
| Rising time | 10ms |
| Вх. фильтр | Pi Network |
| Вых. мощность | 3W |
| Диаметр штыря | 0.50 ± 0.05mm |
| Пульсации и шум | 60mV p-p |
| Материал корпуса | Nickel-coated copper |
| Время запуска | 500ms |
| Case tolerance | ±0.5mm |
| Вых. напряжение | ±5V |
| Соотв. RoHS | Да |
| Размеры | 20.32x31.75x10.16 мм |
| Рег. линии | ±0.5% |
| Рег. нагрузки | ±0.5% |
| Voltage balance | ±1% |
| Точность напряжения | ±1% |
| Мощность, Вт | 3 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±300mA |
| Макс. емк. нагр. | ±470µF |
| Диап. вх. напр. | 9-36V |
| Pin pitch tolerance | ±0.35mm |
| Темп. хранения | -40 to +125°C |
| Частота перекл. | 250kHz |
| Макс. темп. корпуса | 100°C |
| Сопр. изоляции | >1000MOhm |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 470pF |
| Раб. температура | -40 to +85°C |
| Turn on transient time | 350ms |
| Peak input voltage time | 100ms |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | Continuous, automatic restart |
| Наработка (MTBF) | 1222000 часов |
| Абс. макс. входное напряжение | -0.7 to 40VDC |
| Входное напряжение | 9~36В |
| Выходное напряжение | -5В5В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 220 мкФ |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
