Документация

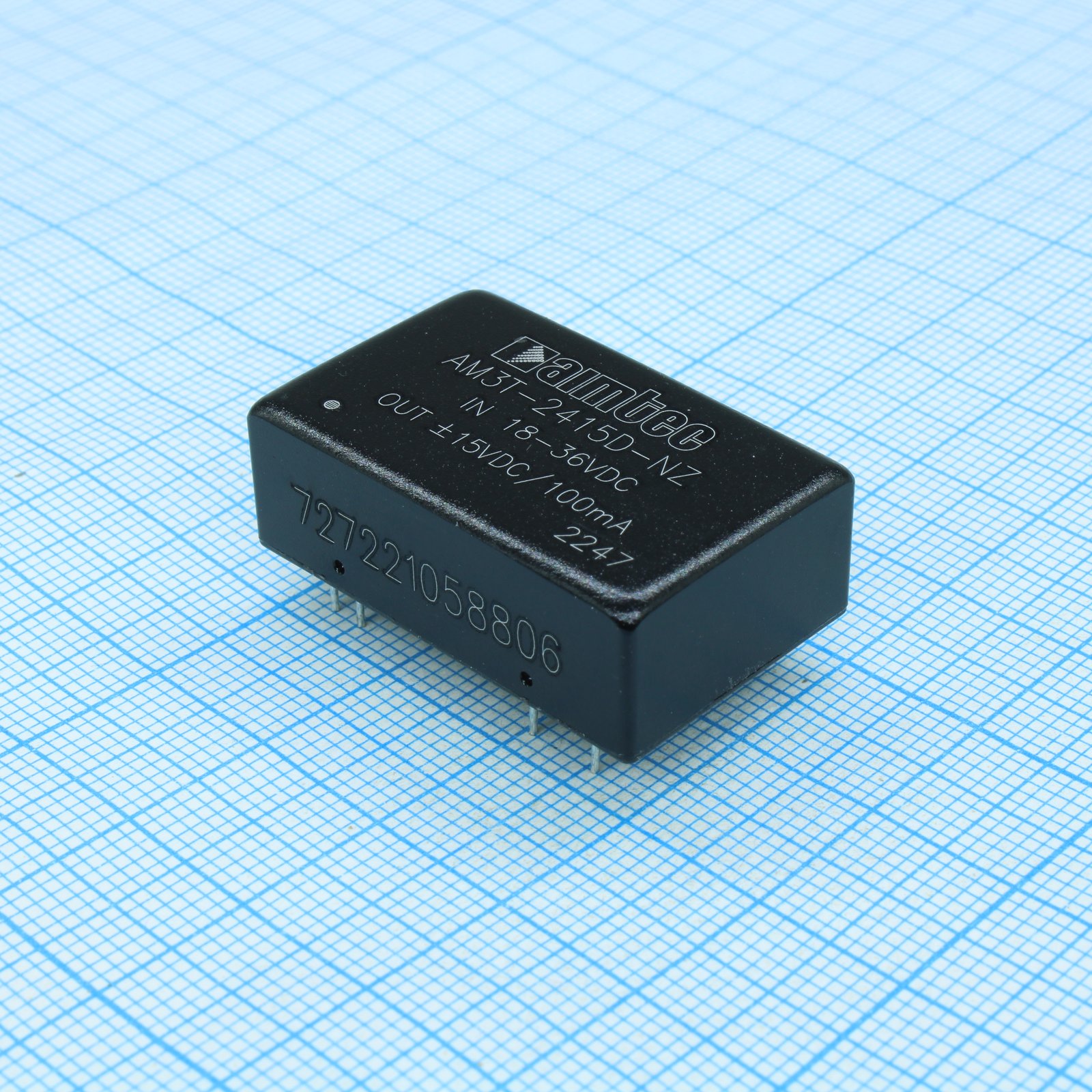

DC/DC преобразователь 3 Вт вход 18...36В выход ±15В ±0.1А -40...85°C, наработка на отказ 1000000 часов КПД 84% ёмк. нагрузка макс.±1000 мкФ корпус DIP24, алюминий установка на печатную плату 20x32x10.8 мм.
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
5 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 009,11 ₽
Сумма1 009,11 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 996,71 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 009,11 ₽. До заказа без доплаты не хватает 16 290,89 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 009,11 ₽
Описание
DC/DC преобразователь AIMTEC мощностью 3 Вт. Работает от входного напряжения 18…36 В и выдаёт стабилизированные ±15 В при токе до ±0,1 А. Модель выполнена в алюминиевом корпусе DIP24 для монтажа на плату, отличается КПД 84% и широким диапазоном рабочих температур от -40 до +85°C. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | >1,000,000 hours (MIL-HDBK-217F, Ground Benign, +25°C) |
| RoHS | Да |
| Модель | AM3T-2415D-NZ |
| Мощность, Вт | 3 |
| Цоколевка | Dual: 2,3=-Vin; 9=Common; 11=-Vout; 14=+Vout; 16=Common; 22,23=+Vin |
| Серия | AM3T-NZ |
| Вес | 14g |
| Охлаждение | свободная воздушная конвекция |
| Корпус | 24-pin DIP, shielded metal/black anodized aluminum |
| Влажность | 95% |
| Тип монтажа | Выводной |
| Размеры | 32.00 x 20.00 x 10.80 mm |
| КПД | 84% |
| Вх. фильтр | Pi network |
| Пульсации и шум | 75mV p-p |
| Вых. напряжение | ±15V |
| Рег. линии | ±0.2% |
| Рег. нагрузки | ±0.2% |
| Температура выводов | 300°C for 10s (1.5mm from case) |
| Одобр. безоп. | cULus (AM3T-2405S-NZ and AM3T-2415S-NZ only) |
| Станд. безоп. | UL60950-1 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±100mA |
| Диап. вх. напр. | 18-36V |
| Макс. емк. нагрузка | ±1000µF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 200kHz |
| Отклонение при переходном процессе | ±2% |
| Сопр. изоляции | >1000MOhm |
| Температура корпуса макс. | 100°C |
| Примечание | Возможная замена: AM3T-2415D-PNZ |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 120pF |
| Раб. температура | -40 to +85°C |
| Точность выходного напряжения | ±1% |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 0.5ms |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, auto-recovery |
| Абс. макс. входное напряжение | 50V |
| Dual output voltage balance | ±0.5% |
| Temperature rise at full load | 25°C |
