DC/DC преобразователь 3 Вт; вход 18~36В; двуполярный выход -5В5В; ±0.3А ; -40~85 ⁰C, дерейтинг при 85 ⁰C1500VDC 1500VDC ; MTBF 1000000 часов; КПД 82 %; ёмк. нагрузка макс.±2200 мкФ; корпус DIP24, алюминий; установка на печатную плату; 20x32x10.8 мм; 16.3
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
15 шт.
Норм. уп.: 15
Цены поставщиков
Склад 16
В наличии:13 шт.
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 161,01 |
Склад 13
В наличии:2 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 164,01 |
| от 2 | 1 149,90 |
| от 3 | 1 131,61 |
| от 4 | 1 105,54 |
| от 7 | 1 061,48 |
Описание

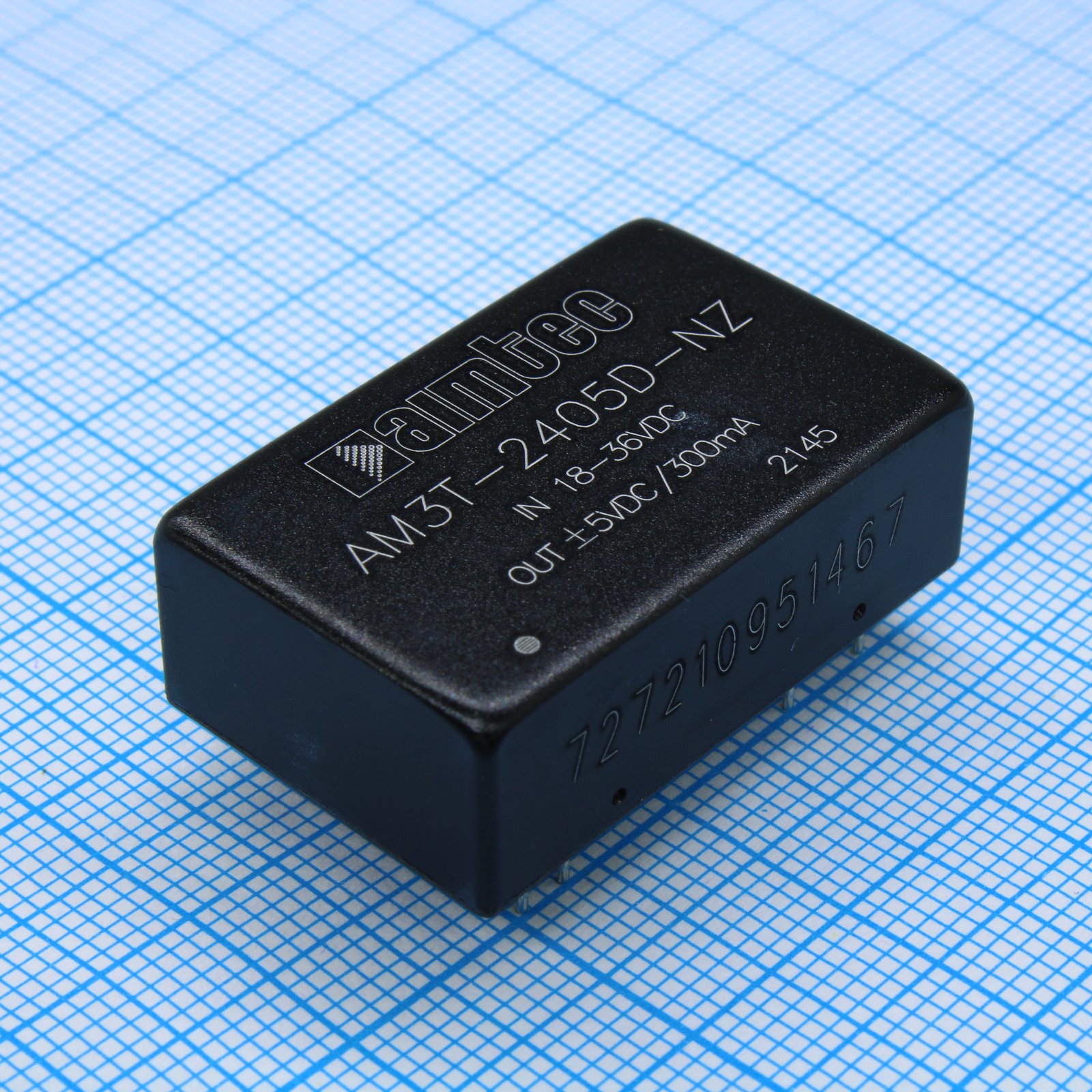

DC/DC преобразователь AIMTEC серии AM3T мощностью 3 Вт в компактном алюминиевом корпусе DIP24. Модель с двуполярным выходом ±5 В (±0.3 А) предназначена для монтажа на печатную плату. Обеспечивает гальваническую развязку 1500 В и работает в расширенном температурном диапазоне от -40 до +85 °C. Подходит для питания операционных усилителей и аналоговых схем в промышленной электронике.
Технические характеристики
| MTBF | >1000000hrs |
| Модель | AM3T-2405D-NZ |
| Серия | AM3T-NZ |
| Вес | 14g |
| КПД | 82 % |
| Ток, А | 0.3А |
| Охлаждение | Free air convection |
| Корпус | 24 Pin DIP |
| Влажность | 95% |
| Тип монтажа | Выводной |
| Размеры | 32.00 x 20.00 x 10.80mm |
| КПД | 82% |
| Описание | DC/DC Converter 3W, dual output |
| Вх. фильтр | Pi Network |
| Вых. мощность | 3W |
| Пульсации и шум | 75mV p-p |
| Материал корпуса | Black Anodized Aluminum |
| Вых. напряжение | ±5VDC |
| Соотв. RoHS | Да |
| Размеры | 20x32x10.8 мм |
| Стандарт безопасности | UL 60950-1 |
| Lead temperature | 300°C |
| Одобр. безоп. | cULus (AM3T-2405S-NZ and AM3T-2415S-NZ only) |
| Нагрев | 25°C |
| Точность напряжения | ±1% |
| Мощность, Вт | 3 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±300mA |
| Диап. вх. напр. | 18-36VDC |
| Макс. емк. нагрузка | ±2200µF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 200kHz |
| Отклонение при переходном процессе | ±2% |
| Сопр. изоляции | >1000MOhm |
| Температура корпуса макс. | 100°C |
| Емк. изоляции | 120pF |
| Ном. входное напряжение | 24VDC |
| Раб. температура | -40 to +85°C |
| Line voltage regulation | ±0.2% |
| Load voltage regulation | ±0.2% |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 0.5ms |
| Защита от КЗ | Continuous, auto-recovery |
| Наработка (MTBF) | 1000000 часов |
| Абс. макс. входное напряжение | 50VDC |
| Dual output voltage balance | ±0.5% |
| Входное напряжение | 18~36В |
| Выходное напряжение | -5В5В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 2200 мкФ |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 18 |
