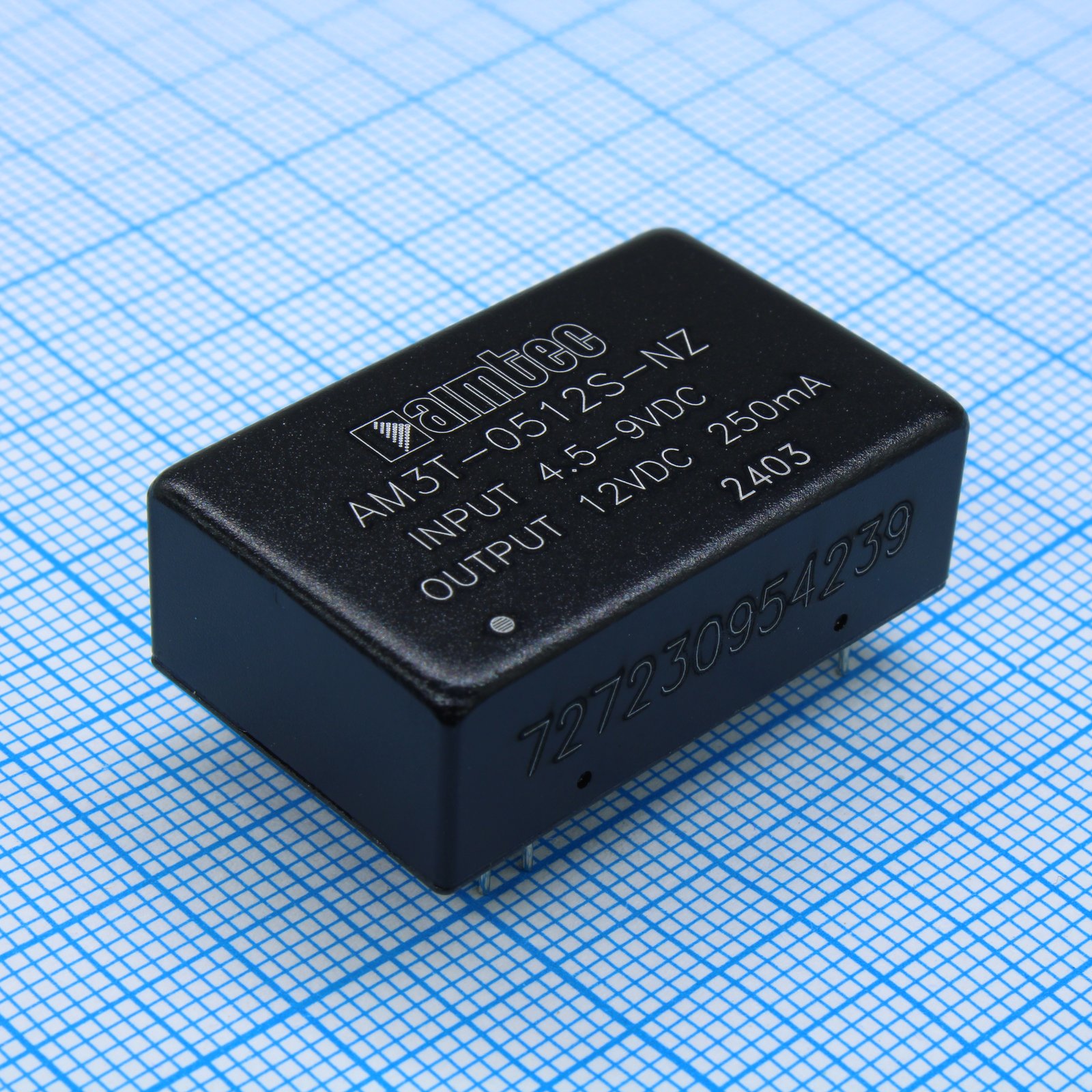

Преобразователь DC/DC на печатную плату 3Вт вход 4.5…9В выход 12В/0.25А, изоляция 1500В DC КПД 77% -40…85°C
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
102 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 219,12 ₽
Сумма1 219,12 ₽
+ доплата 490,00 ₽
В наличии102 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 1 159,91 ₽ (−5%)
Заказ со склада «Склад 13» с этой позицией — 1 219,12 ₽. До заказа без доплаты не хватает 16 030,88 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 219,12 ₽
Описание
Преобразователь DC/DC от AIMTEC мощностью 3 Вт. Работает от входного напряжения 4.5–9 В, выдаёт стабильные 12 В при токе до 0.25 А. Отличается гальванической изоляцией 1500 В и КПД 77%. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | >1,000,000 hours |
| RoHS | Соответствует RoHS |
| Тип | Преобразователь постоянного тока |
| Мощность, Вт | 3 |
| Цоколевка | 1: No pin, 2: -V Input, 3: -V Input, 9: No pin, 10: No pin, 11: N.C., 12/13: No pin, 14: +V Output, 15: No pin, 16: -V Output, 22: +V Input, 23: +V Input, 24: No pin |
| Вес | 14g |
| Охлаждение | свободная воздушная конвекция |
| Выходной ток, А | 0,25 |
| Корпус | 24-pin DIP |
| Выходное напряжение, В | 12 |
| Влажность | 95% |
| Тип монтажа | Выводной |
| Компонент | AM3T-0512S-NZ |
| Частота | 200kHz |
| Размеры | 32.00 x 20.00 x 10.80mm |
| КПД | 77% |
| Сопротивление | >1000MΩ |
| Ёмкость | 120pF |
| Вх. фильтр | Pi Network |
| Вых. мощность | 3W |
| Пульсации и шум | 75mV p-p |
| Материал корпуса | Black Anodized Aluminum |
| Рег. линии | ±0.2% |
| Рег. нагрузки | ±0.2% |
| Температура выводов | 300°C в течение 10 секунд |
| Станд. безоп. | UL 60950-1 |
| Нагрев | 25°C |
| Точность напряжения | ±1% |
| Размеры в дюймах | 1.26 x 0.80 x 0.42in |
| Input range ratio | 2:1 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 250mA |
| Диап. вх. напр. | 4.5-9V |
| Макс. емк. нагрузка | 2700µF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 200kHz |
| Отклонение при переходном процессе | ±2% |
| Сопр. изоляции | >1000MΩ |
| Температура корпуса макс. | 100°C |
| Емк. изоляции | 120pF |
| Раб. температура | -40 to +85°C |
| Short circuit restart | Auto-recovery |
| Shielded metal package | Да |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 0.5ms |
| Тип упаковки | Tube (туба) |
| Recommended external cin | 100µF |
| Защита от КЗ | Непрерывный |
| Recommended external cout | 10µF |
| Абс. макс. входное напряжение | 12V |
