DC/DC, 3Вт, вход 4.5…9В, выход ±12В/0.125А, изоляция 1500В DC, КПД 78%, максимальная емкостная нагрузка не более ±1800мкФ, DIP24, 32x20x10.8мм, -40…85°C, металл
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
15 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт1 290,83 ₽
Сумма1 290,83 ₽
+ доплата 490,00 ₽
В наличии15 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 1 277,88 ₽ (−1%)
Заказ со склада «Склад 13» с этой позицией — 1 290,83 ₽. До заказа без доплаты не хватает 15 959,17 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 290,83 ₽
Описание

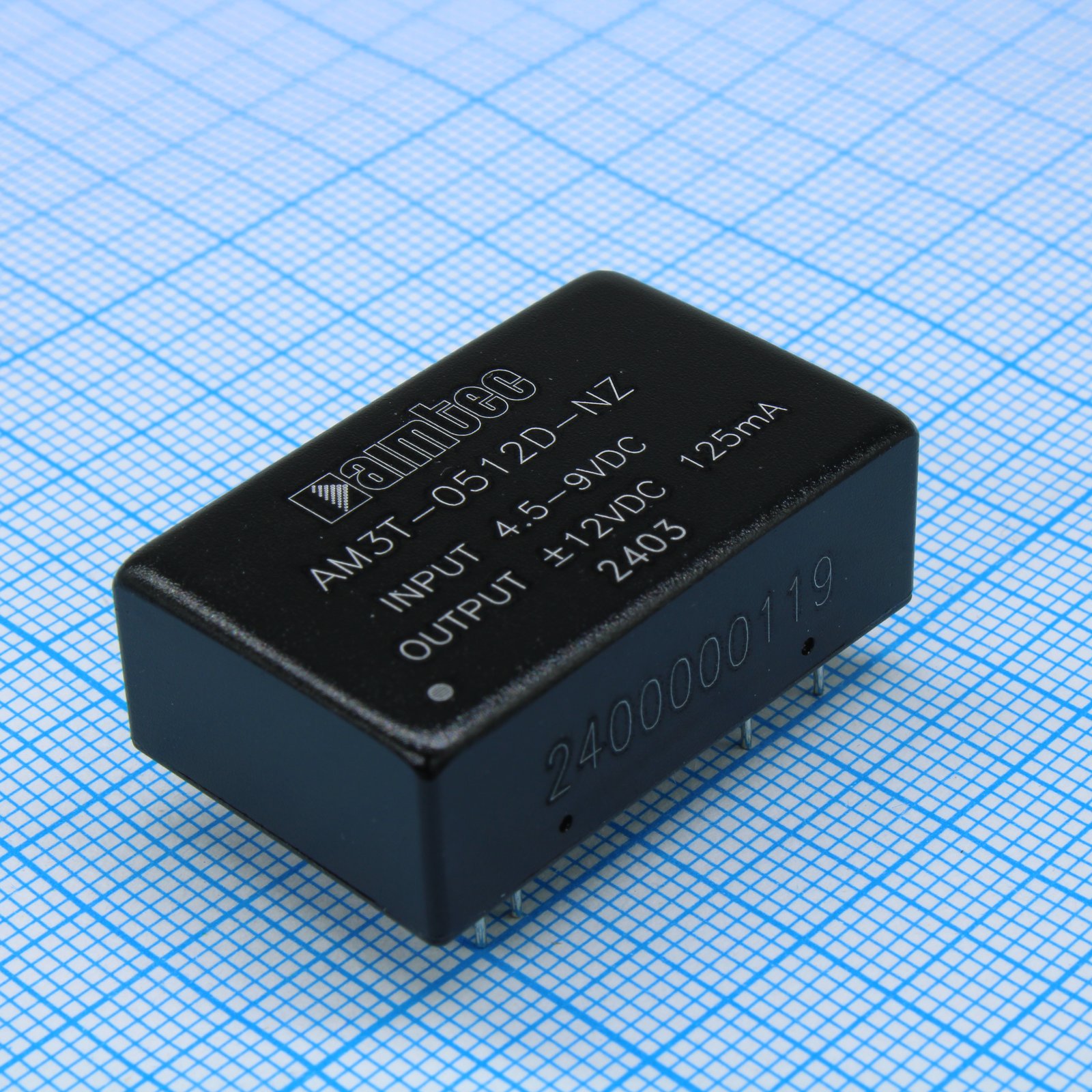

DC/DC-преобразователь AIMTEC мощностью 3 Вт. Работает от входного напряжения 4,5…9 В и выдаёт стабилизированные ±12 В при токе до 0,125 А. Корпус DIP24 с гальванической изоляцией 1500 В и рабочим диапазоном температур от -40 до +85 °C. Подходит для питания операционных усилителей и аналоговых схем в промышленной автоматике.
Технические характеристики
| MTBF | >1000000hrs |
| Тип | Преобразователь постоянного тока |
| Модель | AM3T-0512D-NZ |
| Шум | 80mV p-p (0-20MHz) |
| Мощность, Вт | 3 |
| Пульсация | 30mV p-p (20-300kHz) |
| Серия | AM3T-NZ |
| Вес | 16.3g |
| Охлаждение | свободная воздушная конвекция |
| Корпус | 24-DIP-DCDC |
| Снижение характеристик | Above +71°C |
| Влажность | 95% non-condensing |
| Тип монтажа | Выводной |
| Кол-во выводов | 24 |
| Размеры | 31.75 x 20.32 x 10.2mm |
| КПД | 72% |
| Тип выхода | Двойной |
| Вх. фильтр | π (Pi) Network |
| Материал корпуса | металл |
| Вых. напряжение | ±12V |
| Соотв. RoHS | Да |
| Voltage balance | ±1% |
| Точность напряжения | ±1% |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±125mA |
| Диап. вх. напр. | 4.5-9V |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 300kHz |
| Макс. темп. корпуса | 100°C |
| Сопр. изоляции | >1000MOhm |
| Примечание | DC/DC, 3Вт, вх.4.5…9В, вых.±12В/0.125А, DIP24 |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 100pF |
| Раб. температура | -40 to +85°C |
| Short circuit restart | Automatic |
| Регулирование напряжения сети | ±0.2% |
| Регулирование напряжения нагрузки | ±0.1% |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Непрерывный |
| Описание (англ.) | DC/DC converter, 3W, in: 4.5…9V, out: ±12V/±0.125A, DIP24, Tube |
| External input capacitor 5 12V | 100uF |
| External output capacitor dual | 47uF |
