DC/DC преобразователь 3 Вт; вход 9~36В; однополярный выход 5В; 0.6А ; -40~85 ⁰C, дерейтинг при 71 ⁰C1500VDC 1500VDC ; MTBF 1000000 часов; КПД 80 %; ёмк. нагрузка макс.2200 мкФ; корпус SMD, пластик; установка на печатную плату; 18.1x19.2x10.16 мм; 3.5 г; ч
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
91 шт.
Норм. уп.: 26
Цены поставщиков
Склад 16
В наличии:52 шт.
Срок поставки: до недели
Норм. уп.: 26
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 787,73 |
Склад 13
В наличии:39 шт
Срок поставки: до недели
Норм. уп.: 26
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 693,62 |
| от 2 | 684,62 |
| от 3 | 672,89 |
| от 6 | 656,03 |
| от 11 | 627,82 |
Описание

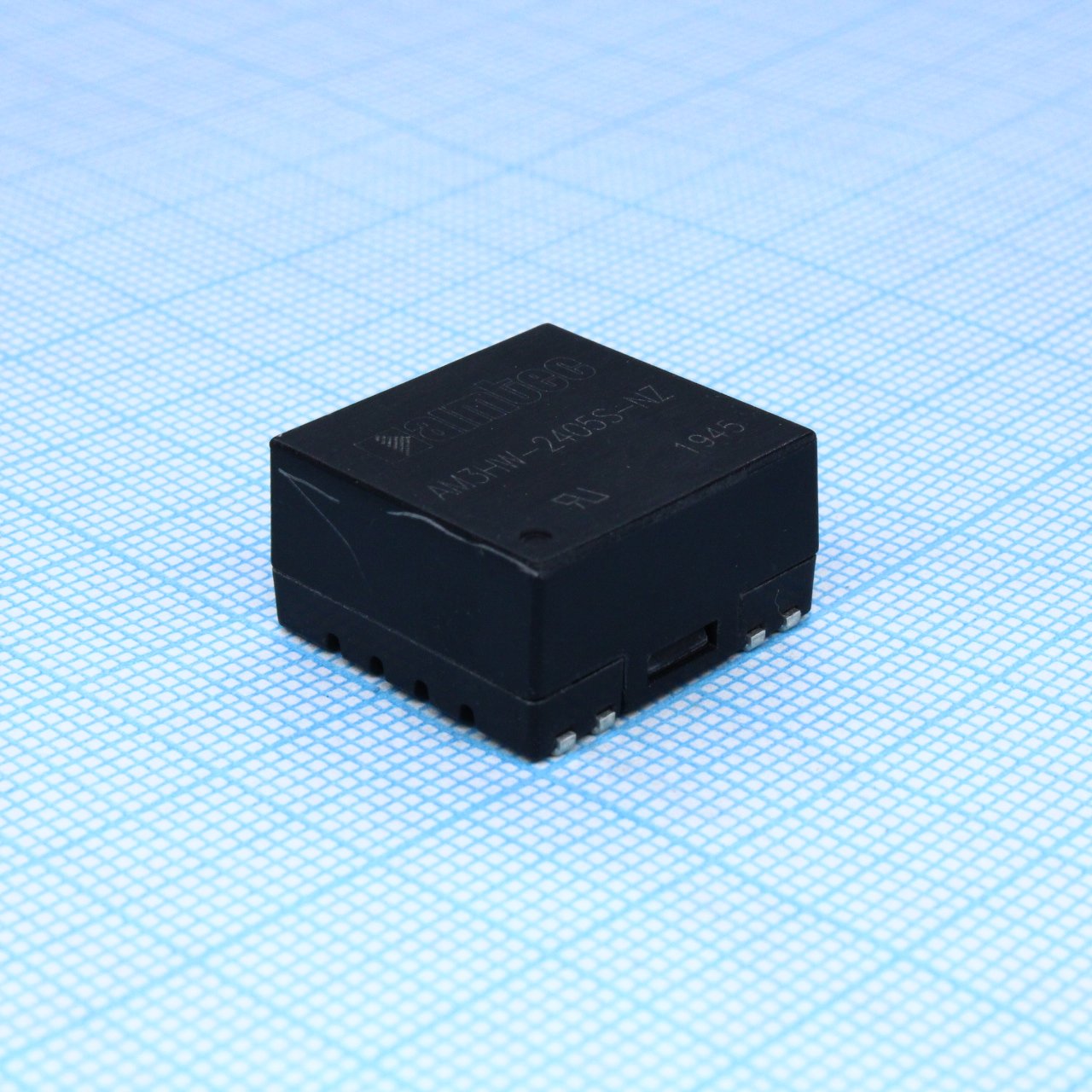

DC/DC преобразователь AIMTEC серии AM3HW-NZ мощностью 3 Вт. Модель обеспечивает стабильный однополярный выход 5 В при токе до 0,6 А в широком диапазоне входного напряжения от 9 до 36 В. Компонент выполнен в компактном пластиковом SMD-корпусе для поверхностного монтажа на печатную плату. Предназначен для применения в промышленной электронике, отличается гальванической развязкой 1500 В и рабочим диапазоном температур от -40 до +85 °C с понижением мощности при 71 °C.
Технические характеристики
| MTBF | >1,000,000 hours |
| Модель | AM3HW-2405S-NZ |
| Цоколевка | 1: -Vin; 2: On/Off Control; 6: NC; 7: NC; 8: +Vout; 9: -Vout; 14: +Vin |
| Серия | AM3HW-NZ |
| Вес | 3.5g |
| КПД | 80 % |
| Ток, А | 0.6А |
| Охлаждение | Free air convection |
| Корпус | SMD |
| Влажность | 95% RH |
| Тип монтажа | SMD |
| Кол-во выводов | 14 |
| Время нарастания | 6.5ms |
| Вибрация | 10-55Hz, 10g, 30min, every axis tested |
| Размеры | 19.20 x 18.10 x 10.16mm |
| КПД | 80% |
| Описание | 3 Watt DC-DC Converter |
| Rf immunity | IEC 61000-4-3, 10V/m, Criteria A |
| Устойчивость ESD | IEC 61000-4-2, Contact ±4KV, Criteria B |
| Idle current | 6-10mA |
| Вых. мощность | 3W |
| Пульсации и шум | 120mVp-p |
| Время запуска | 10ms |
| Материал корпуса | Black flame retardant heat proof plastic (UL94-V0) |
| On off control | ON – open or 3.5-12VDC; OFF – short to –Vin or 0-1.2VDC |
| Вых. напряжение | 5VDC |
| Устойчивость к импульсам | IEC 61000-4-5, ±2KV, Criteria B |
| Размеры | 18.1x19.2x10.16 мм |
| Рег. линии | ±0.2% typical, ±0.5% max |
| Рег. нагрузки | ±0.5% typical, ±1% max |
| Одобр. безоп. | cULus, IEC/UL 60950-1 (24V input models), EN 55022 Class B, EN 55024:2010 |
| Точность напряжения | ±1% typical, ±3% max |
| Мощность, Вт | 3 |
| Напр. изоляции | 1500VDC |
| Eft burst immunity | IEC 61000-4-4, ±2KV, Criteria B |
| Макс. вых. ток | 600mA |
| Диап. вх. напр. | 9-36VDC |
| Макс. емк. нагрузка | 2200uF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 350kHz |
| Температура снижения характеристик | 71°C |
| Сопр. изоляции | >1000MOhm |
| Температура корпуса макс. | 105°C |
| Undervoltage lockout | 6.5VDC |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 1000pF |
| Ток входа без нагрузки | 6mA |
| Раб. температура | -40 to +85°C |
| Short circuit restart | Auto-recovery |
| Температура пайки | See SMD soldering profile |
| Устойчивость к провалам напряжения | IEC 61000-4-29: 0-70%, Criteria B |
| Входной ток при полной нагрузке | 161mA |
| Защита от перегрузки по току | 150-250% of Iout |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 300µs typical, 500µs max |
| Защита от КЗ | Continuous, hiccup |
| Наработка (MTBF) | 1000000 часов |
| Transient recovery deviation | ±3% typical, ±5% max |
| Устойчивость к кондуктивным помехам (эмиссия) | IEC 61000-4-6, 3Vrms, Criteria A |
| Пульсации вх. отраж. | 120mA |
| Входное напряжение | 9~36В |
| Выходное напряжение | 5В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 2200 мкФ |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 9 |
