DC/DC преобразователь 3 Вт; вход 18~36В; двуполярный выход -5В5В; ±0.25А ; -40~100 ⁰C, дерейтинг при 85 ⁰C1500VDC 1500VDC ; MTBF 1000000 часов; КПД 78 %; ёмк. нагрузка макс.±1000 мкФ; корпус SIP8, пластик; установка на печатную плату; 9.5x22x12 мм; 4.9 г;
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
13 шт.
Норм. уп.: 22
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт820,74 ₽
дешевле всех
Сумма820,74 ₽
+ доплата 750,00 ₽
В наличии11 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽юрлицам и ИП
Склад 13срок до недели
Цена за шт1 006,92 ₽
Сумма1 006,92 ₽
+ доплата 490,00 ₽
В наличии2 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 1 006,92 ₽. До заказа без доплаты не хватает 16 293,08 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 1 006,92 ₽
Описание

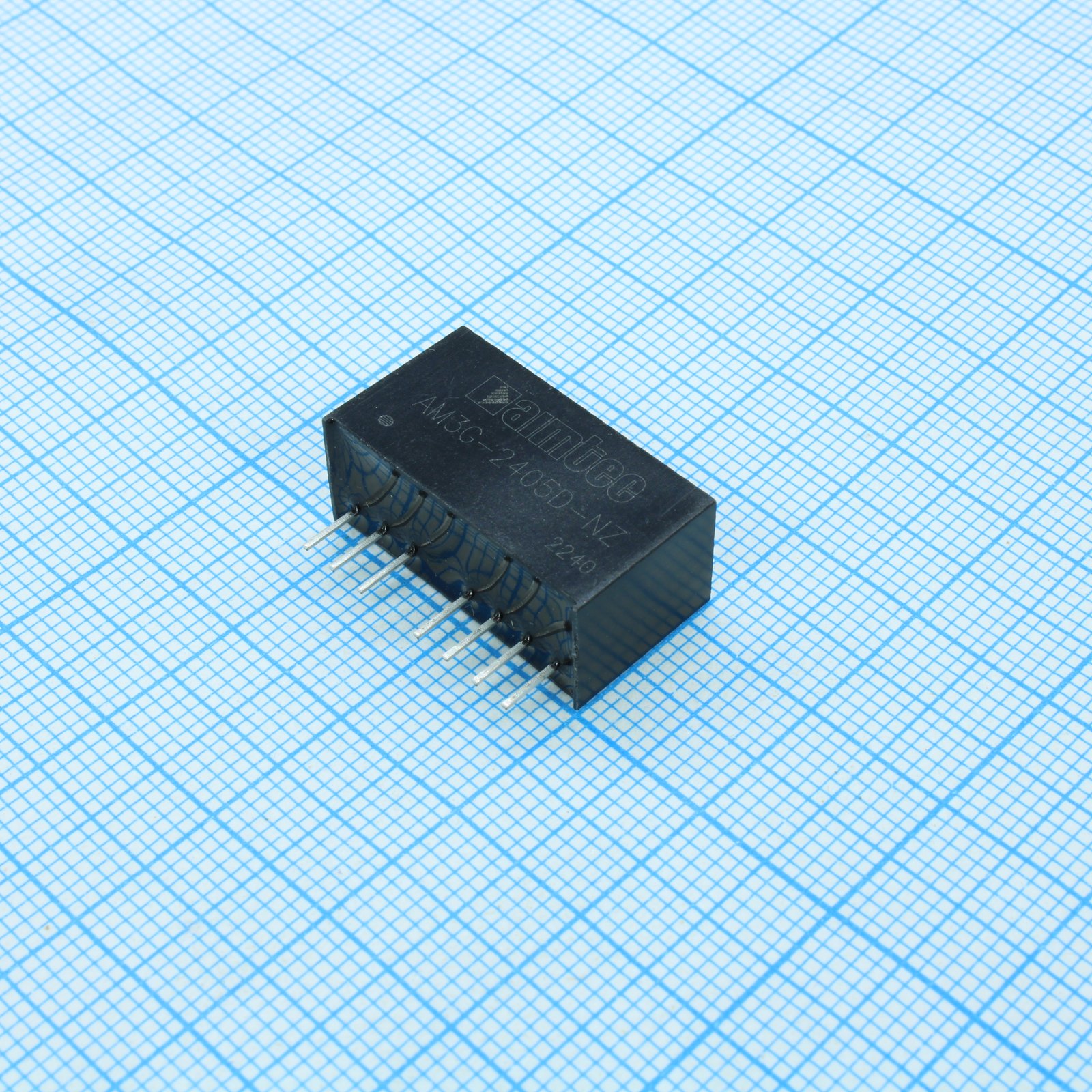

DC/DC преобразователь AIMTEC AM3G-2405D-NZ мощностью 3 Вт в компактном пластиковом корпусе SIP8 для монтажа на печатную плату. Модель обеспечивает двуполярное выходное напряжение ±5 В при токе ±0,25 А, работая от входного напряжения 18–36 В. Устройство рассчитано на промышленный температурный диапазон от -40 до +100 °C с понижением мощности после 85 °C и имеет гальваническую изоляцию 1500 В. Преобразователь отличается высоким КПД 78% и наработкой на отказ 1 000 000 часов, подходит для встраиваемых систем и распределенного питания.
Технические характеристики
| MTBF | >1000000 hrs |
| Модель | AM3G-2405D-NZ |
| Шум | 80mVp-p |
| Пульсация | 50mVp-p |
| Серия | AM3G-NZ |
| Вес | 4.9g |
| КПД | 78 % |
| Ток, А | 0.25А |
| Охлаждение | свободная воздушная конвекция |
| Корпус | SIP8 |
| Снижение характеристик | above 85°C |
| Влажность | 95% |
| Тип монтажа | Выводной |
| Размеры | 22 x 9.5 x 12 mm |
| КПД | 78% |
| Описание | DC/DC Converter 3W, dual output |
| Вх. фильтр | Capacitor |
| Материал корпуса | Plastic (UL94V-0) |
| Управление вкл/выкл | ON – open or Isolated; OFF – high (current 5-10mA) |
| Вых. напряжение | ±5V |
| Размеры | 9.5x22x12 мм |
| Voltage balance | ±1% |
| Температура выводов | 300°C |
| Макс. вых. мощность | 3W |
| Точность напряжения | ±2% |
| Мощность, Вт | 3 |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±300mA |
| Макс. емк. нагр. | ±1000µF |
| Диап. вх. напр. | 18-36V |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 250kHz |
| Макс. темп. корпуса | 105°C |
| Сопр. изоляции | >1000MOhm |
| Ном. вх. напр. | 24V |
| Емк. изоляции | 50pF |
| Ток входа без нагрузки | 7mA |
| Раб. температура | -40 to +100°C |
| Short circuit restart | Auto-recovery |
| Регулирование напряжения сети | ±0.5% |
| Регулирование напряжения нагрузки | ±0.6% |
| Темп. коэф. | ±0.02%/°C |
| Время восстановления после переходного процесса | 2ms |
| No load voltage accuracy | ±5% |
| Защита от КЗ | Непрерывный |
| Наработка (MTBF) | 1000000 часов |
| Отклонение переходной характеристики | ±5% |
| Пульсации вх. отраж. | 110mA |
| Входное напряжение | 18~36В |
| Выходное напряжение | -5В5В |
| Рабочая температура | -40~100 °C |
| Макс. ёмкость нагрузки | 1000 мкФ |
| Макс. входное напряжение DC, В | 36 |
| Мин. входное напряжение DC, В | 18 |
