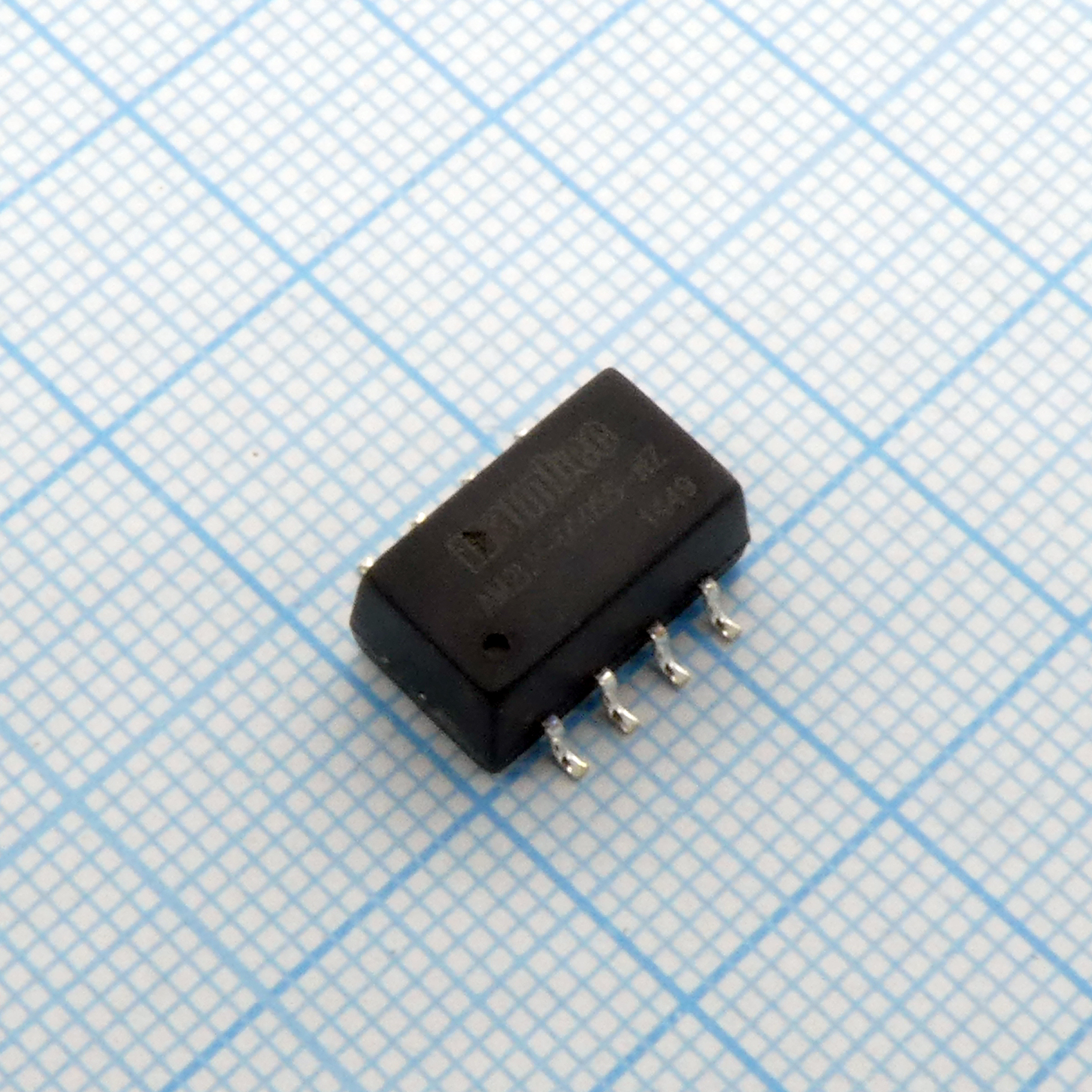

Преобразователь DC/DC, 2Вт, вход 4.5…5.5В, стабил. выход 5В/400мА, изоляция 1000В DC, вход вкл-выкл, защита от КЗ, SMD(12.7x11.2x6.5мм), -40…+85°С, низкопрофильный
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
57 шт.
Норм. уп.: 38
Цены поставщиков
Склад 13
В наличии:57 шт
Срок поставки: до недели
Норм. уп.: 38
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 267,20 |
| от 2 | 264,05 |
| от 3 | 260,05 |
| от 6 | 254,91 |
| от 12 | 248,14 |
Описание
DC/DC-преобразователь AIMTEC мощностью 2 Вт с входным напряжением 4.5–5.5 В и стабилизированным выходом 5 В / 400 мА. Выполнен в низкопрофильном SMD-корпусе (12.7x11.2x6.5 мм), имеет гальваническую изоляцию 1000 В DC, защиту от короткого замыкания и функцию включения/выключения. Работает в диапазоне температур от -40 до +85°С. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >3,500,000 hours |
| Тип | DC-DC converter |
| Модель | AM2LP-0505S-NZ |
| Мощность, Вт | 2 |
| Серия | AM2LP-NZ |
| Вес | 1.41g |
| Охлаждение | Free air convection |
| Корпус | SMD |
| Вывод | 1: -V Input; 2: +V Input; 3: N.C.; 4: -V Output; 5: +V Output; 6: N.C.; 7: N.C.; 8: N.C. |
| Влажность | 95% RH |
| Тип монтажа | SMD |
| Шаг выводов | 2.54mm |
| Размеры | 12.70 x 11.20 x 6.50 mm |
| КПД | 78% |
| Тип выхода | single |
| Вх. фильтр | Capacitor |
| Пульсации и шум | 150mV p-p |
| Материал корпуса | Plastic UL94-V0 |
| Вых. напряжение | 5V |
| Соотв. RoHS | Да |
| Время пайки | 10 sec |
| Рег. линии | 1.2% of Vin |
| Рег. нагрузки | 10% |
| Точность напряжения | ±5% |
| Напр. изоляции | 1000VDC |
| Макс. вых. ток | 400mA |
| Диап. вх. напр. | 4.5-5.5V |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 500kHz |
| Мин. ток нагр. | 10% of max |
| Ном. вх. напр. | 5V |
| Раб. температура | -40 to +85°C |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | +95°C |
| Защита от КЗ | Momentary (1sec) |
| Рекомендуемый входной конденсатор | 4.7uF |
| Рекомендуемый выходной конденсатор | 10uF |
| Maximum soldering temperature | 260°C |
