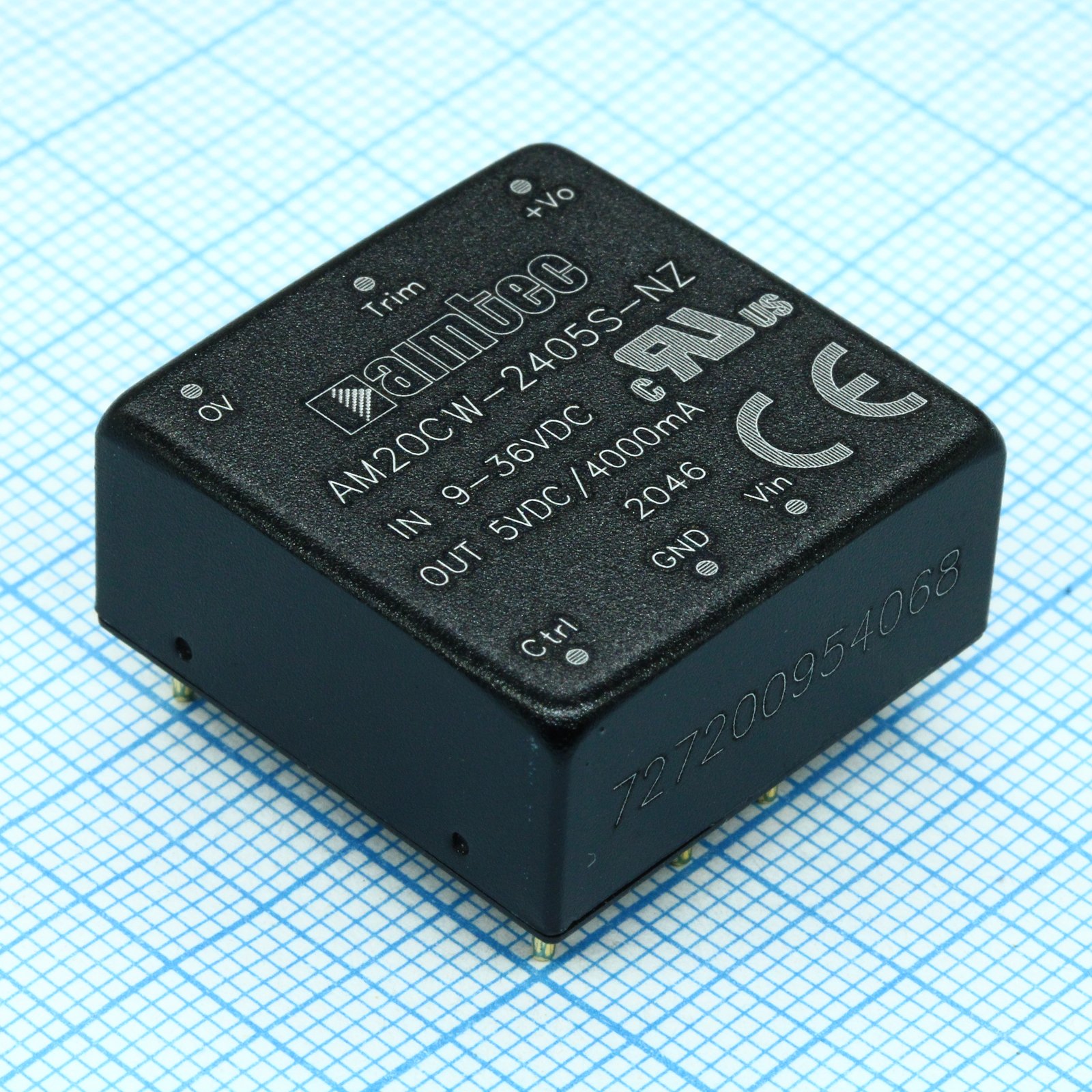

DC/DC, 20Вт, вход 9…36В, выход 5В/4А, изоляция 1500В DC, КПД 90%, максимальная емкостная нагрузка не более 10000мкФ, вход On/Off, 1x1", 50.8x25.4x11.8мм, -40…85°C, металл
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
79 шт.
Норм. уп.: 19
Цены поставщиков
Склад 13
В наличии:79 шт
Срок поставки: до недели
Норм. уп.: 19
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 295,47 |
| от 2 | 2 191,03 |
| от 3 | 2 105,96 |
| от 5 | 2 042,80 |
| от 10 | 1 995,83 |
Описание
DC/DC-преобразователь AIMTEC мощностью 20 Вт. Работает от входного напряжения 9…36 В, выдаёт стабильные 5 В при токе до 4 А. КПД достигает 90%, корпус 1x1 дюйм (50.8x25.4x11.8 мм) с гальванической изоляцией 1500 В. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | >1,000,000 hours |
| Модель | AM20CW-2405S-NZ |
| Серия | AM20CW-NZ |
| Вес | 15g |
| Охлаждение | Free air convection |
| Влажность | 95% RH |
| Вибрация | 10-150Hz, 5G acceleration |
| Размеры | 25.40 x 25.40 x 11.70mm |
| Описание | 20 Watt DC-DC Converter, single output |
| Rf immunity | IEC 61000-4-3, 10V/m, Criteria A |
| Стандарт ЭМС | EN 55032 class B (with recommended EMC circuit) |
| Устойчивость ESD | IEC 61000-4-2, Contact ±4KV, Criteria B |
| Диаметр штыря | 1.0 ± 0.10mm |
| Время запуска | 10ms |
| Корпус | 1x1'' |
| Материал корпуса | Aluminum Alloy |
| Тип монтажа | THT |
| Тип. КПД | 90% |
| Вых. напряжение | 5VDC |
| Устойчивость к импульсам | IEC 61000-4-5, ±2KV, Criteria B |
| Сертификат безопасности | cULus, CE |
| Стандарт безопасности | IEC/EN/UL 62368-1 |
| Напряжение запуска | 9VDC |
| Макс. вых. мощность | 20W |
| Макс. пульс. шум | 100mV p-p |
| Пульсации шум тип. | 50mV p-p |
| Точность напряжения | ±1% typ, ±3% max |
| Напр. изоляции | 1500VDC |
| Eft burst immunity | IEC 61000-4-4, ±2KV, Criteria B |
| Макс. вых. ток | 4A |
| Voltage adjustment | ±10% Vout |
| Диап. вх. напр. | 9-36VDC |
| Макс. емк. нагрузка | 10000uF |
| Темп. хранения | -55°C to +125°C |
| Сопр. изоляции | >1000MOhm |
| Примечание | Возможные замены: AM20EW-2405S-NZ, SKMW20F-05 |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 2000pF |
| Раб. температура | -40°C to +95°C |
| Line voltage regulation | ±0.2% typ, ±0.5% max |
| Load voltage regulation | ±0.5% typ, ±1% max |
| Защита от перегрузки по току | 150% of Iout |
| Защита от перенапр. | 110-160% of Vout |
| Типовая частота переключения | 300kHz |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | 105°C |
| Remote on off control on | 3.5-12VDC or leave open |
| Защита от КЗ | Continuous, auto-recovery |
| Температура пайки макс. | 300°C for 10sec |
| Макс. ток хол. хода | 55mA |
| Ток входа без нагрузки типовой | 35mA |
| Remote on off control off | 0-1.2VDC or connect to GND, idle current 2-7mA |
| Макс. время восст. | 500us |
| Тип. время восст. перех. | 300us |
| Input under voltage turn off | 5.5-6.5VDC |
| Transient recovery deviation | ±5% typ, ±8% max |
| Описание (англ.) | DC/DC converter, 20W, in: 9…36V, out: 5V/4A, 1x1", Tube |
| Устойчивость к кондуктивным помехам (эмиссия) | IEC 61000-4-6, 3Vrms, Criteria A |
| Мощность, Вт | 20 |
