Документация

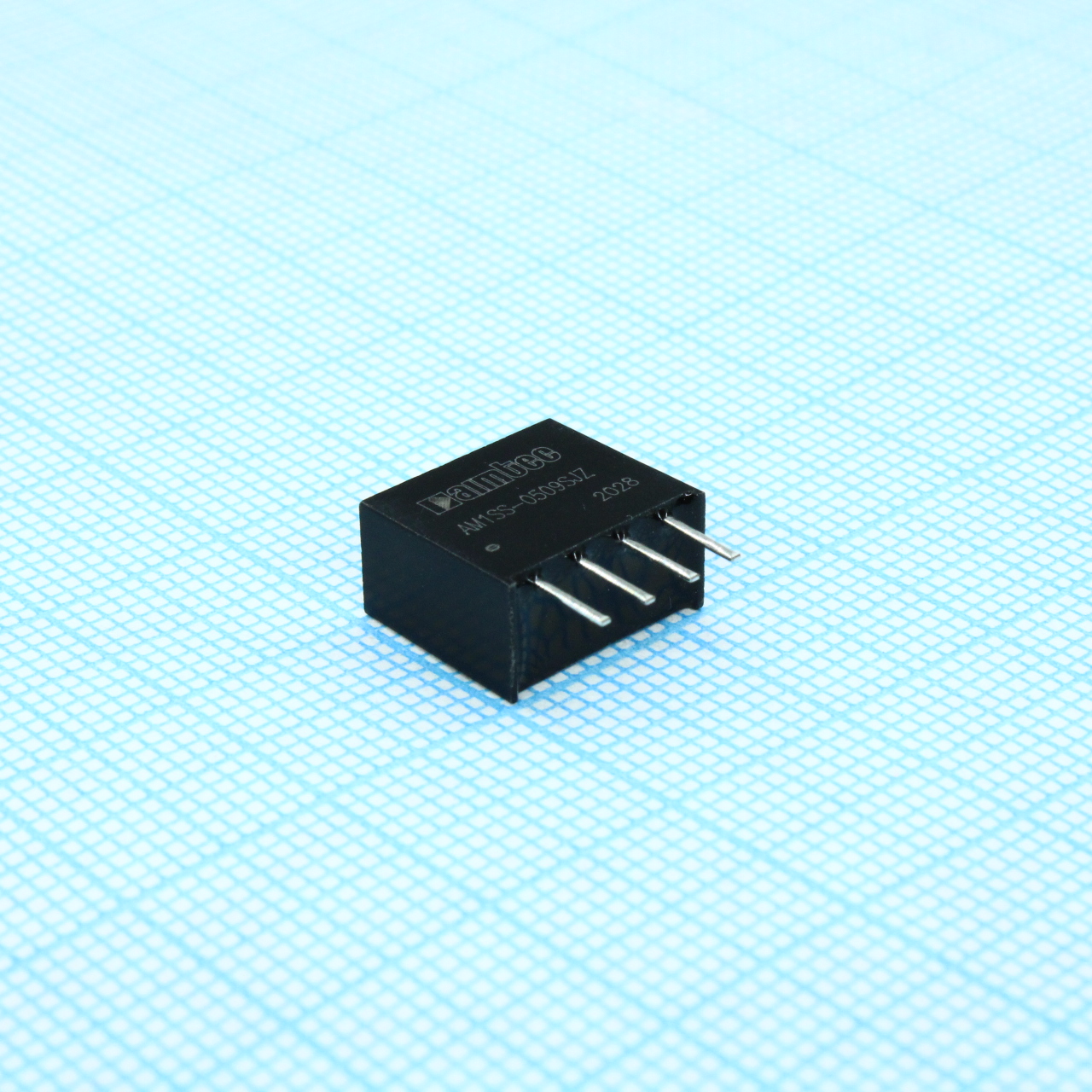

DC/DC, 1Вт, вход 4.5…5.5В, выход 9В/0.012…0.111А, изоляция 1500В DC, КПД 83%, максимальная емкостная нагрузка не более 1000мкФ, SIP4, 11.6x6x10.16мм, -40…105°C, пластик
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
64 шт.
Норм. уп.: 43
Цены поставщиков
Склад 13
В наличии:64 шт
Срок поставки: до недели
Норм. уп.: 43
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 157,27 |
| от 5 | 154,61 |
| от 10 | 151,01 |
| от 20 | 145,59 |
| от 43 | 137,34 |
Описание
DC/DC-преобразователь AIMTEC мощностью 1 Вт. Входное напряжение от 4,5 до 5,5 В, выход 9 В при токе до 0,111 А, гальваническая изоляция 1500 В. Компактный корпус SIP4 с диапазоном рабочих температур от -40 до +105 °C. Подходит для промышленной автоматики и встраиваемых систем питания.
Технические характеристики
| MTBF | 3500000hrs |
| Модель | AM1SS-0509SJZ |
| Серия | AM1SS-JZ |
| Вес | 1.3g |
| Охлаждение | Free air convection |
| Корпус | SIP4 |
| Влажность | 5-95% RH non-condensing |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 30Min, all axis |
| Размеры | 11.60 x 6.00 x 10.16mm |
| КПД | 83% |
| Описание | 1W SIP4 DC/DC Converter |
| Устойчивость ESD | IEC 61000-4-2 Air ±8KV, Contact ±4KV, Criteria B |
| Вх. фильтр | Capacitor |
| Производитель | Aimtec |
| Вых. мощность | 1W |
| Пульсации и шум | 30mV pk-pk typ, 75mV pk-pk max |
| Материал корпуса | Black plastic UL 94V-0 |
| ЭМС излучение | CISPR32/EN55032 Class B with recommended EMI circuit |
| Вых. напряжение | 9VDC |
| Рег. линии | 1.2% per 1% Vin change |
| Рег. нагрузки | 10% (10-100% load) |
| Одобр. безоп. | cULus UL 62368-1, CE EN62368-1 |
| Точность напряжения | ±10% max |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 111mA |
| Мин. выходной ток | 12mA |
| Absolute max rating | 9VDC (1s max) |
| Диап. вх. напр. | 4.5-5.5VDC |
| Макс. емк. нагрузка | 1000uF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 270kHz |
| Сопр. изоляции | >1000MOhm at 500VDC |
| Примечание | Возможно применение вместо AM1SS-0509S-NZ, AM1S-0509SZ |
| Нагрев корпуса | 15°C at 25°C ambient |
| Входной ток без нагрузки | 12mA |
| Ном. вх. напр. | 5VDC |
| Емк. изоляции | 20pF at 100kHz/0.1V |
| Раб. температура | -40 to +105°C |
| Температура пайки | 300°C max, 1.5mm from case, ≤10sec |
| Входной ток при полной нагрузке | 241mA |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, Auto recovery |
| Isolation test voltage 60s | >1500VDC |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: 9V/0.012…0.111A, SIP4, Tube |
| Пульсации вх. отраж. | 15mA |
| Обратное напряжение, В | 9 |
