DC/DC преобразователь 1 Вт; вход 2.97~3.63В; однополярный выход 5В; 0.2А ; -40~105 ⁰C, дерейтинг при 100 ⁰C1500VDC 1500VDC ; MTBF 3500000 часов; КПД 82 %; ёмк. нагрузка макс.2400 мкФ; корпус SIP4, пластик; установка на печатную плату; 6x11.6x10.16 мм; 1.3
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
72 шт.
Норм. уп.: 43
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 16срок до недели
Цена за шт183,28 ₽
Сумма549,84 ₽
+ доплата 750,00 ₽
В наличии43 шт
+750,00 ₽ на каждый заказ со склада, в ценах позицийзаказ со склада от 100,00 ₽от 3 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии29 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 252,84 ₽
Заказ со склада «Склад 16» с этой позицией — 549,84 ₽. К заказу с этого склада добавляется доплата 750,00 ₽ — одна на весь заказ, распределится по ценам его позиций.
3 шт · Склад 16 · 549,84 ₽
Описание

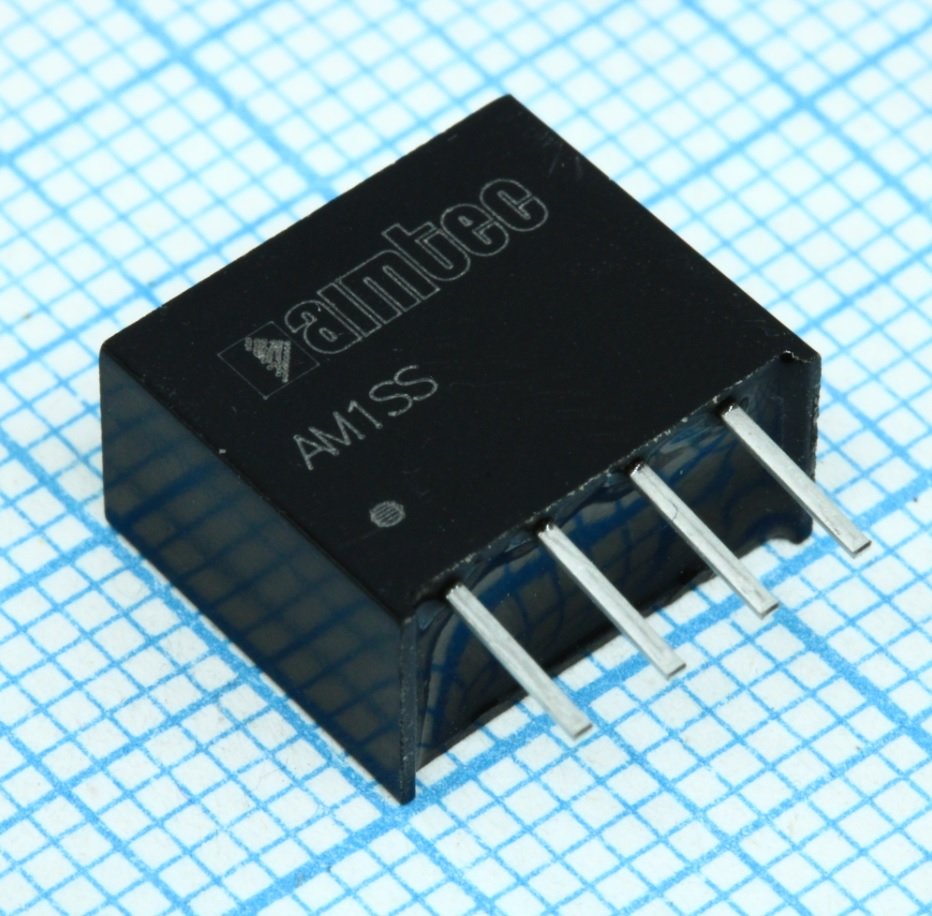

DC/DC преобразователь AIMTEC серии AM1SS мощностью 1 Вт в компактном пластиковом корпусе SIP4 для монтажа на печатную плату. Модель обеспечивает стабилизированное однополярное выходное напряжение 5 В при токе до 0,2 А от входного напряжения 3,3 В (диапазон 2,97–3,63 В). Отличается гальванической изоляцией 1500 В постоянного тока, высоким КПД 82% и широким рабочим диапазоном температур от -40 до +105 °C с понижением мощности после 100 °C. Предназначен для встраиваемых решений в промышленной и телекоммуникационной аппаратуре.
Технические характеристики
| MTBF | 3500000 hours |
| Мощность, Вт | 1 |
| Вес | 1.3g |
| КПД | 82 % |
| Ток, А | 0.2А |
| Корпус | SIP4 |
| Тип монтажа | Выводной |
| Размеры | 11.6 x 6.0 x 10.16 mm |
| КПД | 82% |
| Пульсации и шум | 30mV pk-pk typical, 75mV max |
| Материал корпуса | Black plastic UL94V-0 |
| Диапазон влажности | 5% to 95% RH non-condensing |
| Вых. напряжение | 5V |
| Размеры | 6x11.6x10.16 мм |
| Рег. линии | 1.2% per 1% Vin change |
| Рег. нагрузки | 8% typical, 15% max |
| Точность напряжения | 10% typical, 14% max |
| Макс. вх. напр. | 3.63V |
| Мин. входное напряжение | 2.97V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 200mA |
| Мин. выходной ток | 20mA |
| Макс. емк. нагр. | 2400µF |
| Частота перекл. | 220kHz |
| Входной ток без нагрузки | 18mA |
| Входной ток при полной нагрузке | 370mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | Continuous, auto recovery |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Наработка (MTBF) | 3500000 часов |
| Абс. макс. входное напряжение | 5V for 1s |
| Full power temperature max | 85°C |
| Пульсации вх. отраж. | 15mA |
| Входное напряжение | 2.97~3.63В |
| Выходное напряжение | 5В |
| Рабочая температура | -40~105 °C |
| Макс. ёмкость нагрузки | 2400 мкФ |
| Макс. входное напряжение DC, В | 3,63 |
| Мин. входное напряжение DC, В | 2,97 |
