DC/DC преобразователь 1 Вт вход 21.6~26.4В однополярный выход 5В 0.2А -40~105 ?C, дерейтинг при 85 ?C3000VDC 3000VDC MTBF 3500000 часов КПД 79 % ёмк. нагрузка макс.2400 мкФ корпус DIP8, пластик установка на печатную плату 10.16x12.7x8.2 мм 1.
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
270 шт.
Норм. уп.: 39
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт312,59 ₽
Сумма1 562,95 ₽
+ доплата 490,00 ₽
В наличии270 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
от 8 — 294,37 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 562,95 ₽. До заказа без доплаты не хватает 15 737,05 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
5 шт · Склад 13 · 1 562,95 ₽
Описание

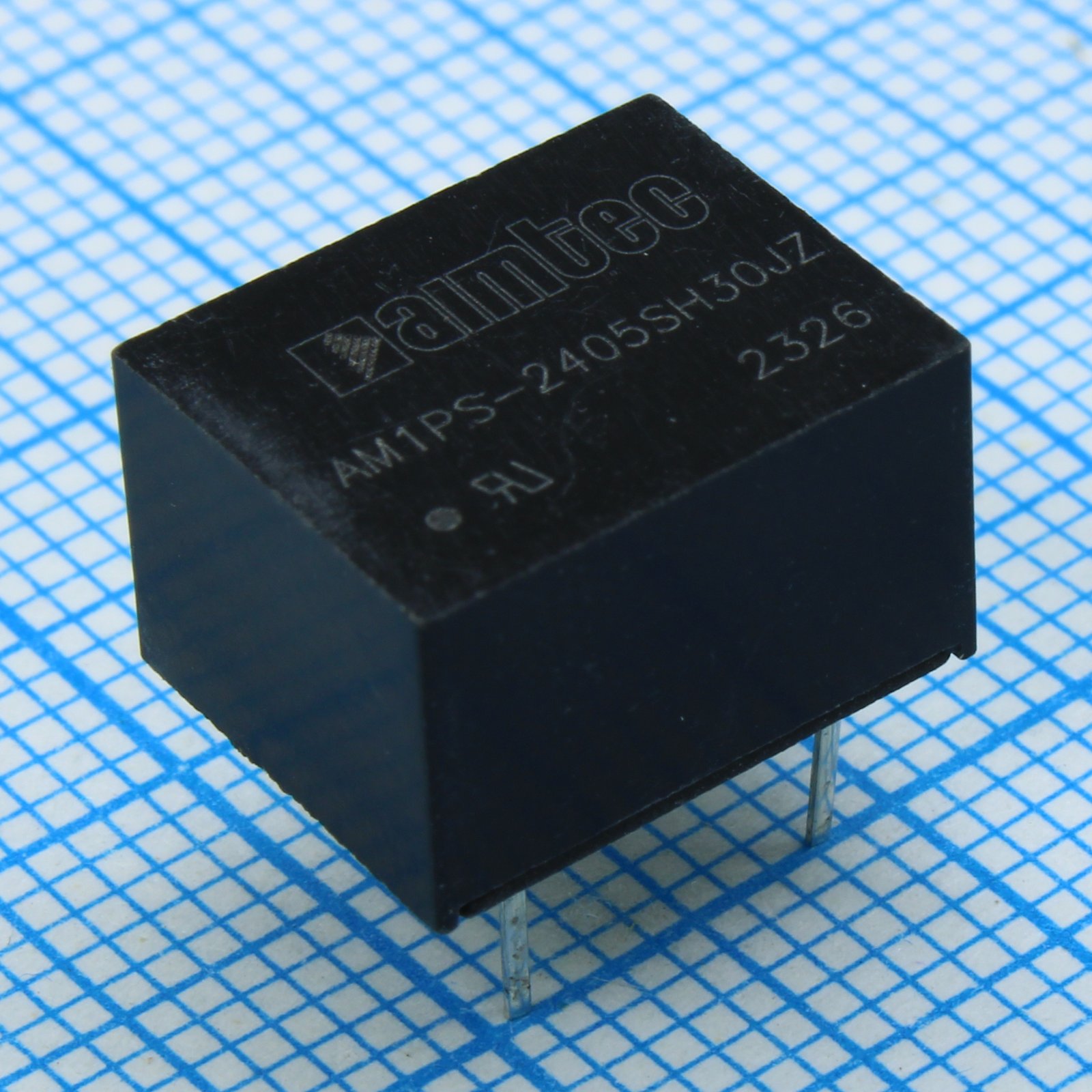

DC/DC преобразователь AIMTEC мощностью 1 Вт. Работает от входного напряжения 21.6–26.4 В, выдаёт стабильные 5 В при токе до 0.2 А. Корпус DIP8, изоляция 3000 В, рабочий диапазон температур от -40 до +105 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| MTBF | 3500000h |
| Серия | AM1PS-JZ |
| Вес | 1.8g |
| Охлаждение | свободная воздушная конвекция |
| Корпус | DIP8 |
| Влажность | 5-95% RH non-condensing |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm |
| Размеры | 12.70 x 10.16 x 8.20 mm |
| КПД | 79% |
| Описание | DC-DC Converter 1W DIP8 |
| Артикул | AM1PS-2405SH30JZ |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Устойчивость ESD | IEC 61000-4-2 Air ±8KV, Contact ±6KV Criteria B |
| Производитель | Aimtec |
| Вых. мощность | 1W |
| Пульсации и шум | 75mV pk-pk |
| Материал корпуса | Black plastic UL94V-0 |
| Вых. напряжение | 5V |
| Рег. линии | 1.2% |
| Рег. нагрузки | 15% |
| Сертификат безопасности | cULus UL62368-1 |
| Точность напряжения | ±10% |
| Напр. изоляции | 3000VDC |
| Макс. вых. ток | 200mA |
| Диап. вх. напр. | 21.6-26.4VDC |
| Макс. емк. нагрузка | 2400uF |
| Темп. хранения | -55 to +125°C |
| Частота перекл. | 260kHz |
| Температура снижения характеристик | 85°C |
| Сопр. изоляции | 1000MOhm |
| Нагрев корпуса | 25°C |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 24VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40 to +105°C |
| Входной ток при полной нагрузке | 53mA |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, Auto recovery |
