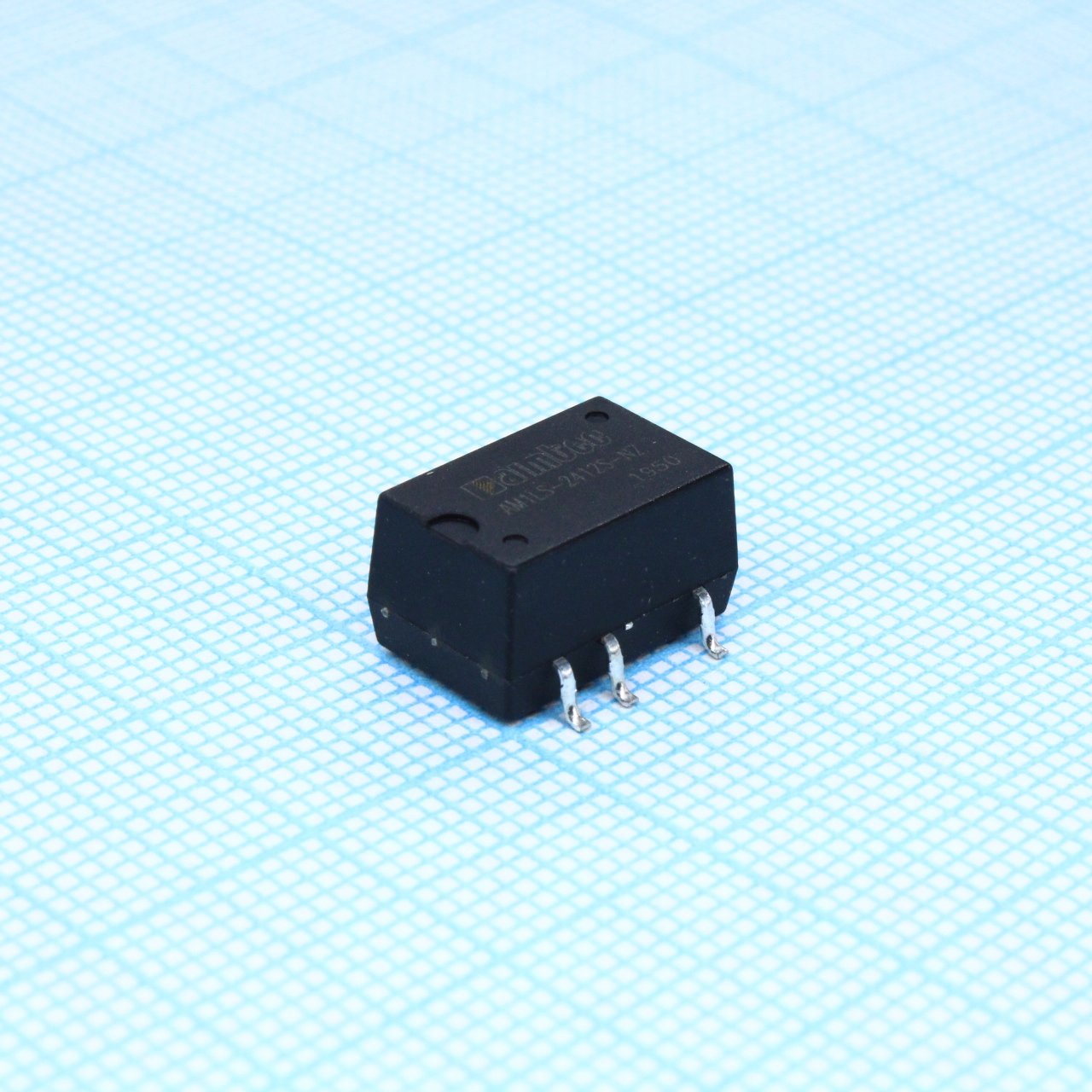

DC/DC преобразователь 1 Вт; вход 21.6~26.4В; однополярный выход 12В; 0.084А ; -40~105 ⁰C, дерейтинг при 100 ⁰C1500VDC 1500VDC ; MTBF 3500000 часов; КПД 80 %; ёмк. нагрузка макс.220 мкФ; корпус SMD, пластик; установка на печатную плату; 11.2x12.7x7.25 мм;
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
204 шт.
Норм. уп.: 38
Цены поставщиков
Склад 16
В наличии:187 шт.
Срок поставки: до недели
Норм. уп.: 38
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 347,28 |
Склад 13
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 38
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 815,59 |
| от 3 | 797,12 |
| от 5 | 786,52 |
| от 10 | 780,01 |
| от 19 | 774,66 |
Описание
DC/DC преобразователь мощностью 1 Вт от AIMTEC в компактном SMD-корпусе для поверхностного монтажа. Модель обеспечивает стабильный однополярный выход 12 В при входном напряжении 21.6–26.4 В. Отличается высокой надёжностью (MTBF 3,5 млн часов) и гальванической изоляцией 1500 В постоянного тока. Предназначен для применения в системах автоматизации, телекоммуникационном и промышленном оборудовании с рабочим диапазоном температур от -40 до +105 °C.
Технические характеристики
| MTBF | 3500000 hours |
| Вес | 1.5g |
| КПД | 80 % |
| Ток, А | 0.084А |
| Тип монтажа | SMD |
| Размеры | 12.70 x 11.20 x 7.25 mm |
| КПД | 80% |
| Вых. мощность | 1W |
| Корпус | SMD |
| Материал корпуса | Epoxy resin (UL94-V0) |
| Вых. напряжение | 12V |
| Размеры | 11.2x12.7x7.25 мм |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 7% |
| Пульсации шум тип. | 60mV p-p |
| Точность напряжения | ±2.5% |
| Мощность, Вт | 1 |
| Макс. вх. ток | 52mA |
| Макс. вх. напр. | 26.4V |
| Мин. входное напряжение | 21.6V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 84mA |
| Макс. емк. нагрузка | 220µF |
| Температура снижения характеристик | +100°C |
| Сопр. изоляции | >1000MOhm at 500VDC |
| Емк. изоляции | 20pF |
| Ток входа без нагрузки | 7mA |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Типовая частота переключения | 100kHz |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | Momentary (1 second) |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Наработка (MTBF) | 3500000 часов |
| Max input voltage absolute 1s | 30V |
| Входное напряжение | 21.6~26.4В |
| Выходное напряжение | 12В |
| Рабочая температура | -40~105 °C |
| Макс. ёмкость нагрузки | 220 мкФ |
| Макс. входное напряжение DC, В | 26,4 |
| Мин. входное напряжение DC, В | 21,6 |
