DC/DC, 1Вт, вход 4.5…5.5В, выход 9В/0.111А, изоляция 1500В DC, КПД 80%, максимальная емкостная нагрузка не более 470мкФ, для поверхностного монтажа, 12.7x11.2x7.25мм, -40…105°C, пластик
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
26 шт.
Норм. уп.: 38
Цены поставщиков
Склад 13
В наличии:26 шт
Срок поставки: до недели
Норм. уп.: 38
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 289,34 |
| от 3 | 284,99 |
| от 6 | 279,23 |
| от 12 | 270,74 |
| от 24 | 257,11 |
Описание

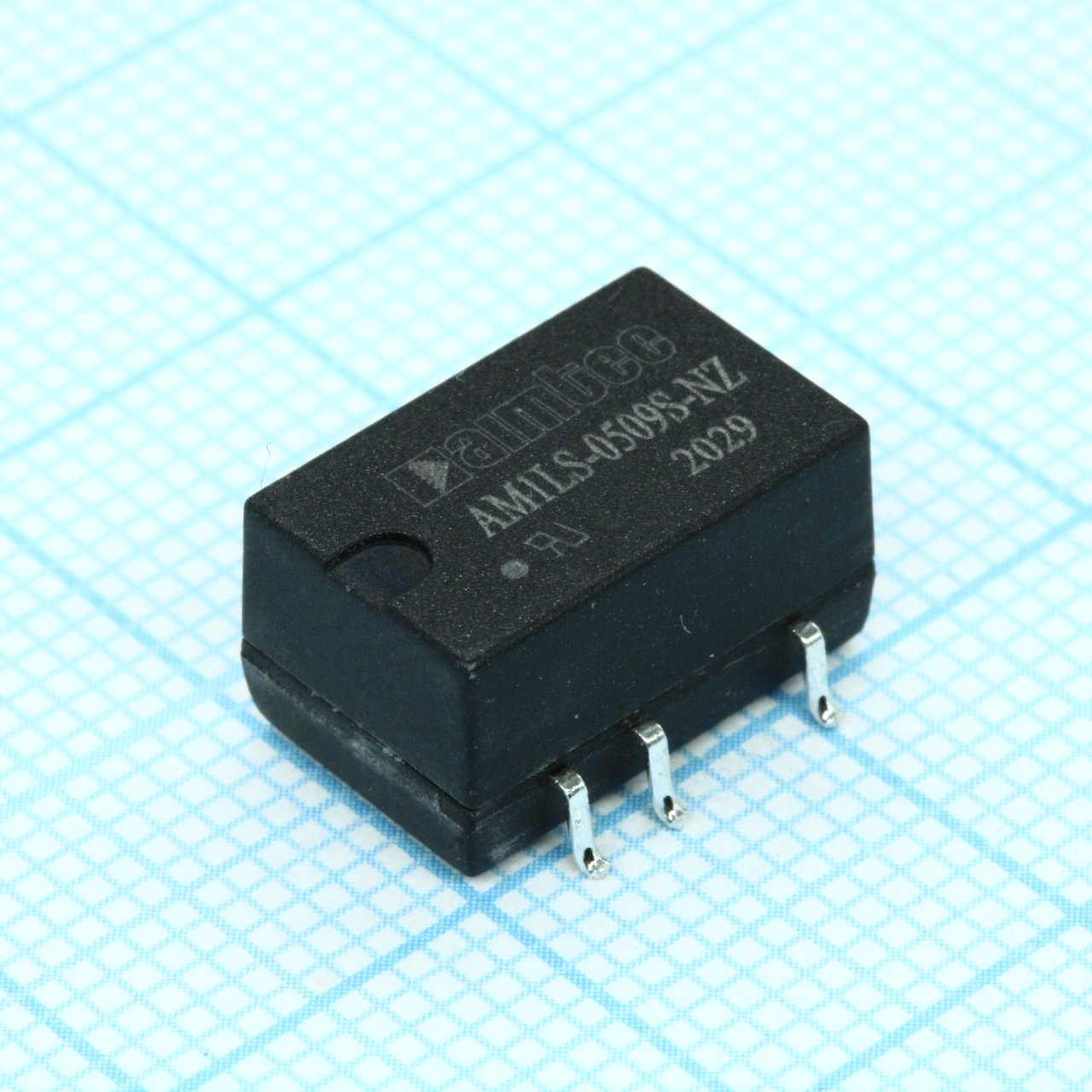

DC/DC-преобразователь AIMTEC мощностью 1 Вт. Входное напряжение от 4,5 до 5,5 В, выход 9 В при токе до 0,111 А, КПД 80% и гальваническая изоляция 1500 В. Компонент в SMD-корпусе работает в диапазоне от -40 до +105 °C. Подходит для промышленной автоматики и встраиваемых систем.
Технические характеристики
| Модель | AM1LS-0509S-NZ |
| Серия | AM1LS-(J)NZ |
| Вес | 1.5g |
| Охлаждение | Free air convection |
| Корпус | SMD |
| Тип монтажа | SMD |
| Размеры | 12.70 x 11.20 x 7.25mm |
| КПД | 80% |
| Описание | 1 Watt DC-DC Converter, Single Output |
| Вых. мощность | 1W |
| Пульсации и шум | 75mV p-p |
| Материал корпуса | Epoxy resin (UL94-V0) |
| Вых. напряжение | 9V |
| Соотв. RoHS | Да |
| Влажн. хранения | 95% RH |
| Точность напряжения | ±2.5% |
| Макс. вх. ток | 254mA |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | 111mA |
| Мин. выходной ток | 12mA |
| Макс. емк. нагр. | 1000µF |
| Сопр. изоляции | >1000MOhm |
| Примечание | Возможная замена: AM1LS-0509SJZ |
| Входной ток без нагрузки | 20mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Short circuit restart | Auto-Recovery |
| Line voltage regulation | ±1.2% of Vin |
| Load voltage regulation | 8% |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 300KHz |
| Мин. частота переключения | 100KHz |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous |
| Макс. раб. темп. | +105°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: 9V/0.111A, SMD, Tube |
