Документация
DC/DC, 1Вт, вход 10.8…13.2В, выход 3.3В/0.3А, изоляция 1000В DC, КПД 75%, для поверхностного монтажа, 13.6x11.4x7.85мм, -40…95°C, пластик
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
5 шт.
Норм. уп.: 39
Цены поставщиков
Склад 13
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 39
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 206,80 |
| от 2 | 1 192,24 |
| от 3 | 1 173,37 |
| от 4 | 1 146,48 |
| от 7 | 1 101,02 |
Описание

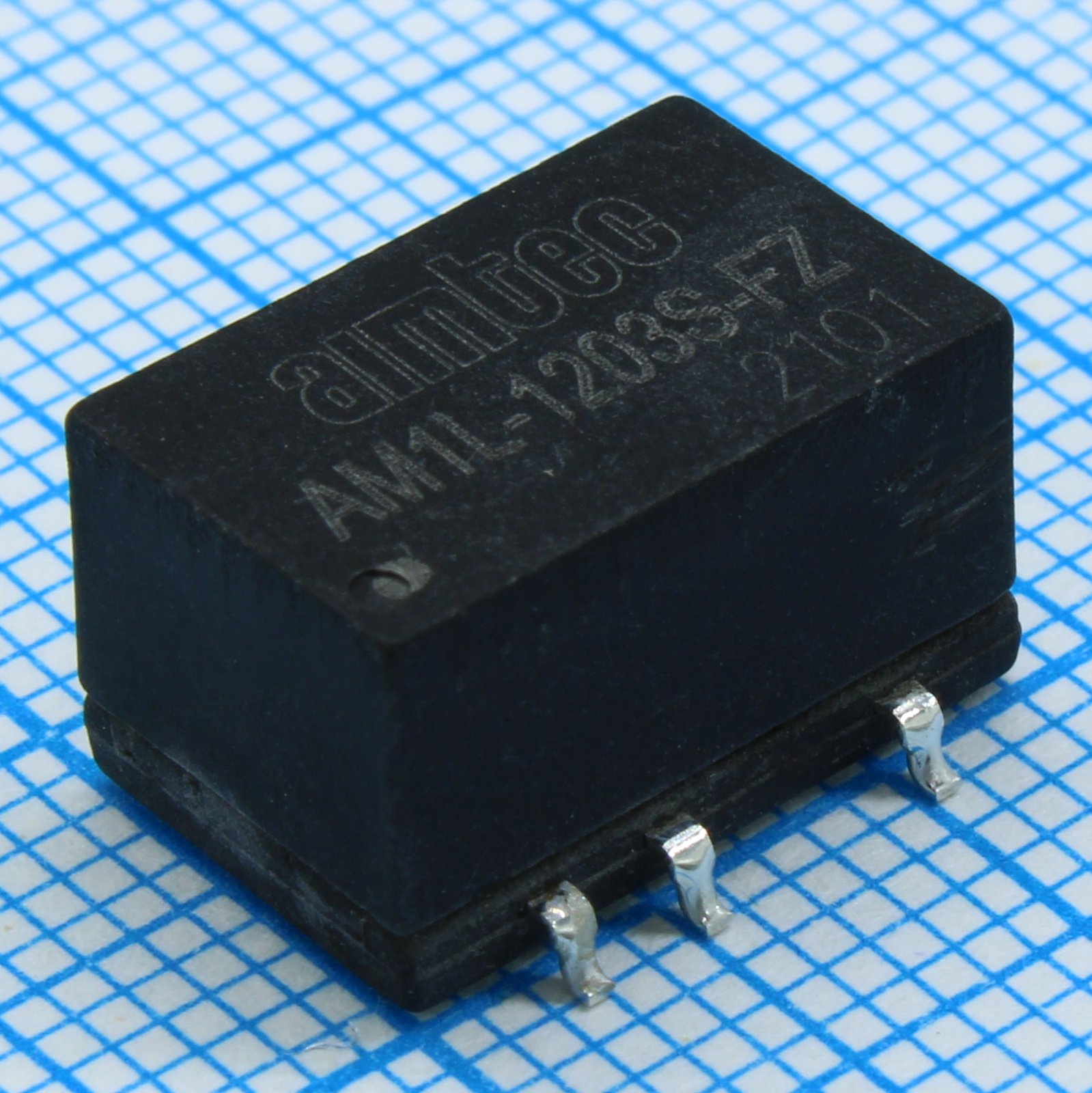

DC/DC-преобразователь на 1 Вт от AIMTEC. Входное напряжение от 10,8 до 13,2 В, на выходе стабильные 3,3 В при токе до 0,3 А. Модель выполнена в компактном пластиковом корпусе для поверхностного монтажа с гальванической изоляцией 1000 В DC. Подходит для встраиваемых систем и промышленной автоматики.
Технические характеристики
| MTBF | 3000k hours |
| Тип | DC-DC Converter |
| Модель | AM1L-1203S-FZ |
| Мощность, Вт | 1 |
| Цоколевка | 1: -V Input; 2: +V Input; 3: No Pin; 4: -V Output; 5: +V Output; 6: No Pin; 7: No Pin; 8: N.C |
| Серия | AM1L-FZ |
| Статус | NRND; EOL by December 31st, 2017 |
| Вес | 1.6g / 2.1g |
| Охлаждение | Free Air Convection |
| Корпус | SMD |
| Снижение характеристик | No derating up to +95°C |
| Влажность | 90% RH |
| Тип монтажа | SMD |
| Кол-во выводов | 8 |
| Размеры | 13.60 x 11.40 x 7.85 mm |
| КПД | 75% |
| Тип выхода | Single |
| Вх. фильтр | Capacitor |
| Материал корпуса | Plastic (UL94-V0) |
| Время запуска | ms (value not specified) |
| Вых. напряжение | 3.3V |
| Соотв. RoHS | Да |
| Пульсации и шум | 100mV p-p (20MHz bandwidth) |
| Точность напряжения | ±1% typical, ±3% max |
| Размеры в дюймах | 0.54 x 0.45 x 0.31 inches |
| Макс. вх. напр. | 13.2V |
| Мин. входное напряжение | 10.8V |
| Напр. изоляции | 1000VDC |
| Макс. вых. ток | 300mA |
| Replacement series | AM1LS-NZ |
| Сопр. изоляции | 1000MOhm at 500VDC |
| Tape and reel option | Add suffix 'TR' |
| Примечание | Возможная замена: AM1LS-1203S-NZ |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 18pF (12V input model, minimum 6/7) |
| Ток входа без нагрузки | 15mA typical, 28mA max |
| Absolute maximum rating | -0.7 to 15VDC (12V input models) |
| Line voltage regulation | 1.2% per 1% of Vin change |
| Макс. темп. хр. | +125°C |
| Мин. темп. хр. | -55°C |
| Макс. частота переключения | 150kHz |
| Мин. частота переключения | 70kHz |
| Темп. коэф. | ±0.01%/°C typical, ±0.02%/°C max |
| Тип упаковки | Tube (туба) |
| Макс. температура корпуса | 100°C |
| Защита от КЗ | Max 1 second |
| Макс. раб. темп. | +95°C |
| Мин. раб. темп. | -40°C |
| Тип. частота переключ. | 100kHz |
| Описание (англ.) | DC/DC converter, 1W, in: 10.8…13.2V, out: 3.3V/0.3A, SMD, Tube |
| Maximum soldering temperature | 300°C (1.5mm from case for 10 seconds) |
| Load voltage regulation single | 8% typical, 12% max (20% to 100% load) |
