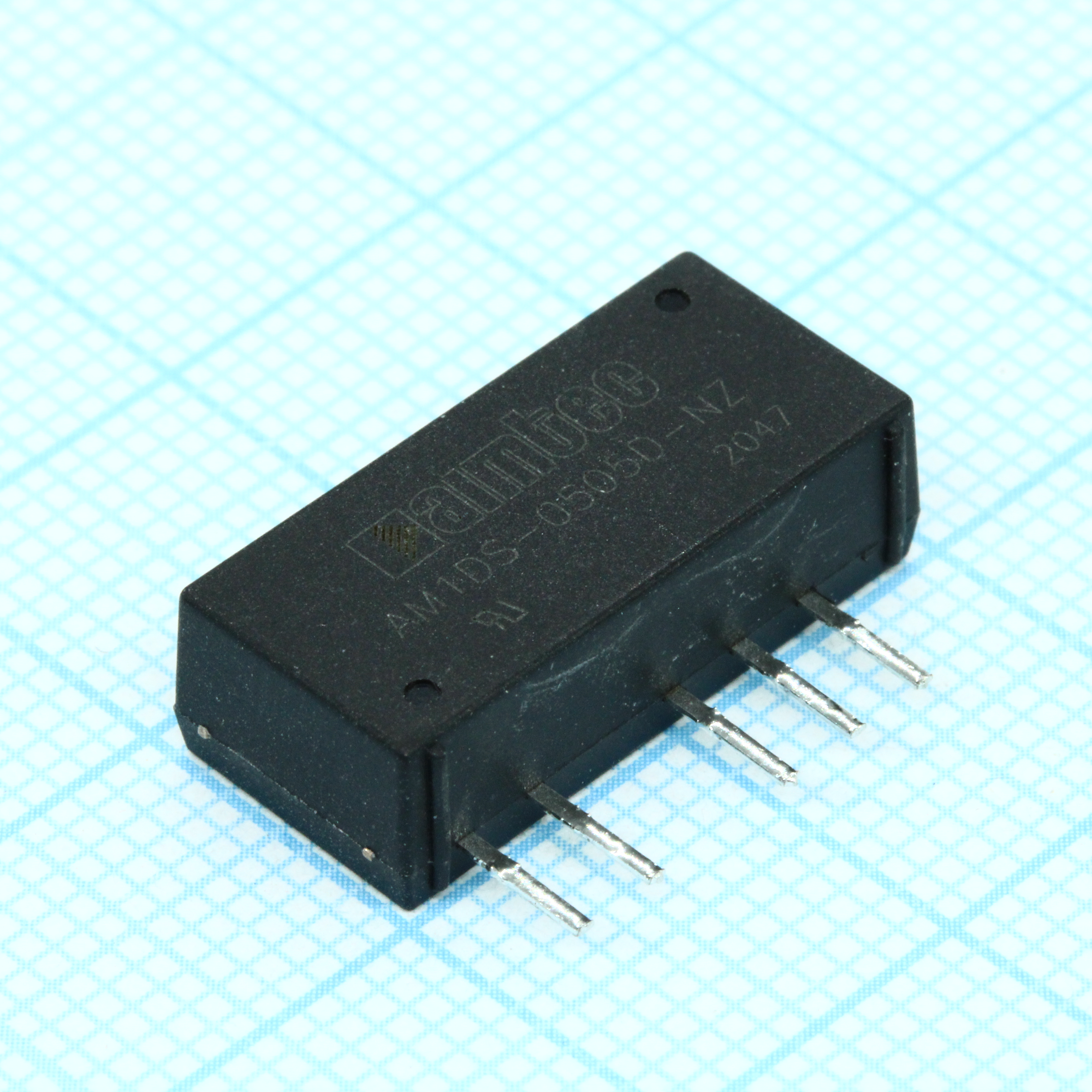

DC/DC, 1Вт, вход 4.5…5.5В, выход ±5В/±0.1А, изоляция 1500В DC, КПД 80%, максимальная емкостная нагрузка не более ±100мкФ, SIP7, 19.5x6x9.35мм, -40…105°C, пластик
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
72 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:72 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 219,44 |
| от 4 | 215,97 |
| от 8 | 211,34 |
| от 15 | 204,44 |
| от 25 | 193,59 |
Описание
DC/DC-преобразователь на 1 Вт от AIMTEC. Работает от входного напряжения 4.5–5.5 В и выдаёт стабилизированные ±5 В с током до 0.1 А. Корпус SIP7, гальваническая изоляция 1500 В, рабочий диапазон температур от –40 до +105 °C. Подходит для питания операционных усилителей и интерфейсных схем в промышленной автоматике.
Технические характеристики
| MTBF | >3,500,000hrs |
| RoHS | Да |
| Модель | AM1DS-0505D-NZ |
| Серия | AM1DS-N(J)Z |
| Вес | 2.4g |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Размеры | 19.5x6x9.35mm |
| КПД | 80% |
| Описание | DC-DC converter, 1 Watt, dual output |
| Вх. фильтр | Capacitor |
| Вых. мощность | 1W |
| Пульсации и шум | 150mV p-p |
| Материал корпуса | Non-conductive black plastic (UL94V-0 rated) |
| Вых. напряжение | ±5V |
| Рег. линии | 1.2% |
| Рег. нагрузки | 10% |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±100mA |
| Макс. емк. нагрузка | ±100µF |
| Частота перекл. | 100kHz |
| Сопр. изоляции | 1000MOhm |
| Примечание | Возможная замена: AM1DS-0505DJZ |
| Input no load current | 25mA |
| Ном. вх. напр. | 5V |
| Емк. изоляции | 20pF |
| Input full load current | 281mA |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Описание (англ.) | DC/DC converter, 1W, in: 4.5…5.5V, out: ±5V/±0.1A, SIP7, Tube |
