DC/DC преобразователь 1 Вт; вход 11.4~12.6В; однополярный выход 12В; 0.083А ; -40~85 ⁰C, дерейтинг при 71 ⁰C3000VDC 3000VDC ; MTBF 3500000 часов; КПД 73 %; ёмк. нагрузка макс.560 мкФ; корпус SIP7, пластик; установка на печатную плату; 6x19.65x10.16 мм; 2.
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
193 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:168 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 310,09 |
| от 8 | 291,70 |
| от 16 | 276,71 |
| от 50 | 265,57 |
| от 75 | 257,28 |
Склад 16
В наличии:25 шт.
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 236,31 |
Описание

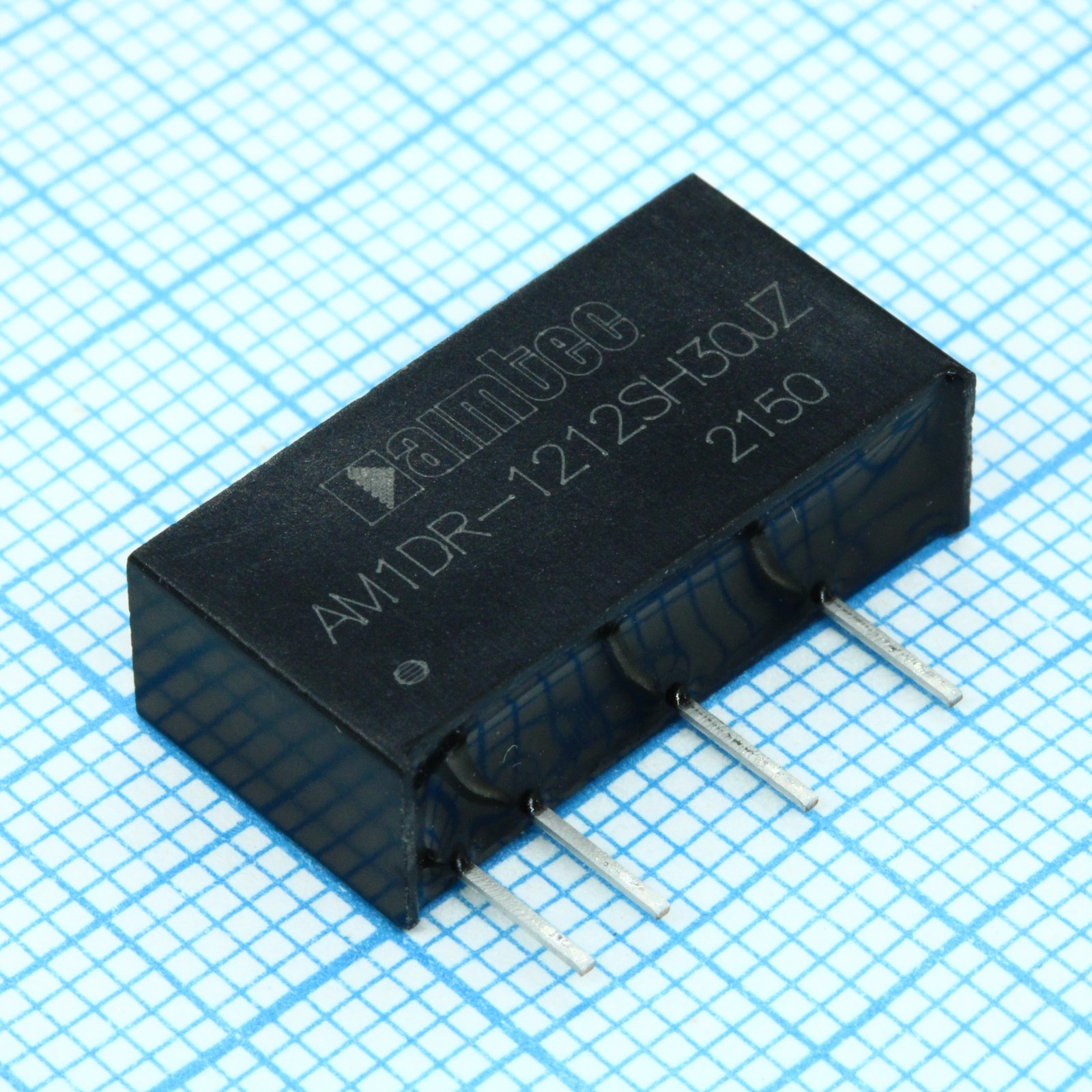

DC-DC преобразователь AIMTEC серии AM1DR мощностью 1 Вт в компактном пластиковом корпусе SIP7 для монтажа на печатную плату. Модель обеспечивает гальваническую развязку 3000 В DC и стабилизированный однополярный выход 12 В при входном напряжении 11.4–12.6 В. Предназначен для работы в расширенном температурном диапазоне от -40 до +85 °C (с понижением мощности после 71 °C) и характеризуется высоким КПД 73% и длительным сроком службы.
Технические характеристики
| MTBF | 3500000 hours |
| Модель | AM1DR-1212SH30JZ |
| Цоколевка | 1: +V Input; 2: -V Input; 4: -V Output; 6: +V Output |
| Серия | AM1DR-JZ |
| Вес | 2.1g |
| КПД | 73 % |
| Ток, А | 0.083А |
| Охлаждение | Free air convection |
| Корпус | SIP7 |
| Влажность | 5-95% RH non-condensing |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 30Min, all axis |
| Размеры | 19.65 x 6.00 x 10.16 mm |
| КПД | 73% |
| Описание | DC-DC Converter 1W, input 11.4-12.6VDC, output 12V, 0.083A, 3000VDC isolation |
| Тип выхода | single |
| ЭМС излучение | CISPR32/EN55032 class B with recommended EMI circuit |
| Устойчивость ESD | IEC 61000-4-2 Contact +/-6KV, Criteria B |
| Производитель | Aimtec |
| Вых. мощность | 1W |
| Пульсации и шум | 30mV pk-pk typ, 100mV pk-pk max |
| Материал корпуса | Black plastic UL94V-0 |
| Вых. напряжение | 12V |
| Размеры | 6x19.65x10.16 мм |
| Рег. линии | +/-0.25% per 1% Vin change |
| Рег. нагрузки | +/-2% (10-100% load) |
| Станд. безоп. | IEC/EN/UL62368 (5Vin models only) |
| Точность напряжения | +/-3% |
| Мощность, Вт | 1 |
| Напр. изоляции | 3000VDC |
| Макс. вых. ток | 83mA |
| Мин. выходной ток | 9mA |
| Recommended emi cy | 270pF/3kVdc |
| Диап. вх. напр. | 11.4-12.6VDC |
| Макс. емк. нагрузка | 560uF |
| Темп. хранения | -55 to +125C |
| Частота перекл. | 260kHz |
| Температура снижения характеристик | 71C |
| Сопр. изоляции | >1000MOhm |
| Нагрев корпуса | 30C |
| Входной ток без нагрузки | 8mA |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 20pF |
| Раб. температура | -40 to +85C |
| Recommended emi c1 c2 | 4.7uF/50V |
| Входной ток при полной нагрузке | 115mA |
| Темп. коэф. | +/-0.02%/C |
| Защита от КЗ | Continuous, auto recovery |
| Наработка (MTBF) | 3500000 часов |
| Рек. входной конденсатор | 2.2uF/25V |
| Рек. выходной конденсатор | 2.2uF/25V |
| Входное напряжение | 11.4~12.6В |
| Выходное напряжение | 12В |
| Рабочая температура | -40~85 °C |
| Макс. ёмкость нагрузки | 560 мкФ |
| Макс. входное напряжение DC, В | 12,6 |
| Мин. входное напряжение DC, В | 11,4 |
