DC/DC преобразователь 1 Вт; вход 4.75~5.25В; однополярный выход 5В; 0.2А ; -40~85 ⁰C, дерейтинг при 71 ⁰C1000VDC 1000VDC ; MTBF 3500000 часов; КПД 67 %; корпус SIP7, пластик; установка на печатную плату; 6x19.6x10.16 мм; 2.1 г; частота преобр.300 кГц; защ
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
12 шт.
Норм. уп.: 3
Цены поставщиков
Склад 16
В наличии:11 шт.
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 344,90 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 3
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 382,95 |
| от 3 | 347,68 |
Описание

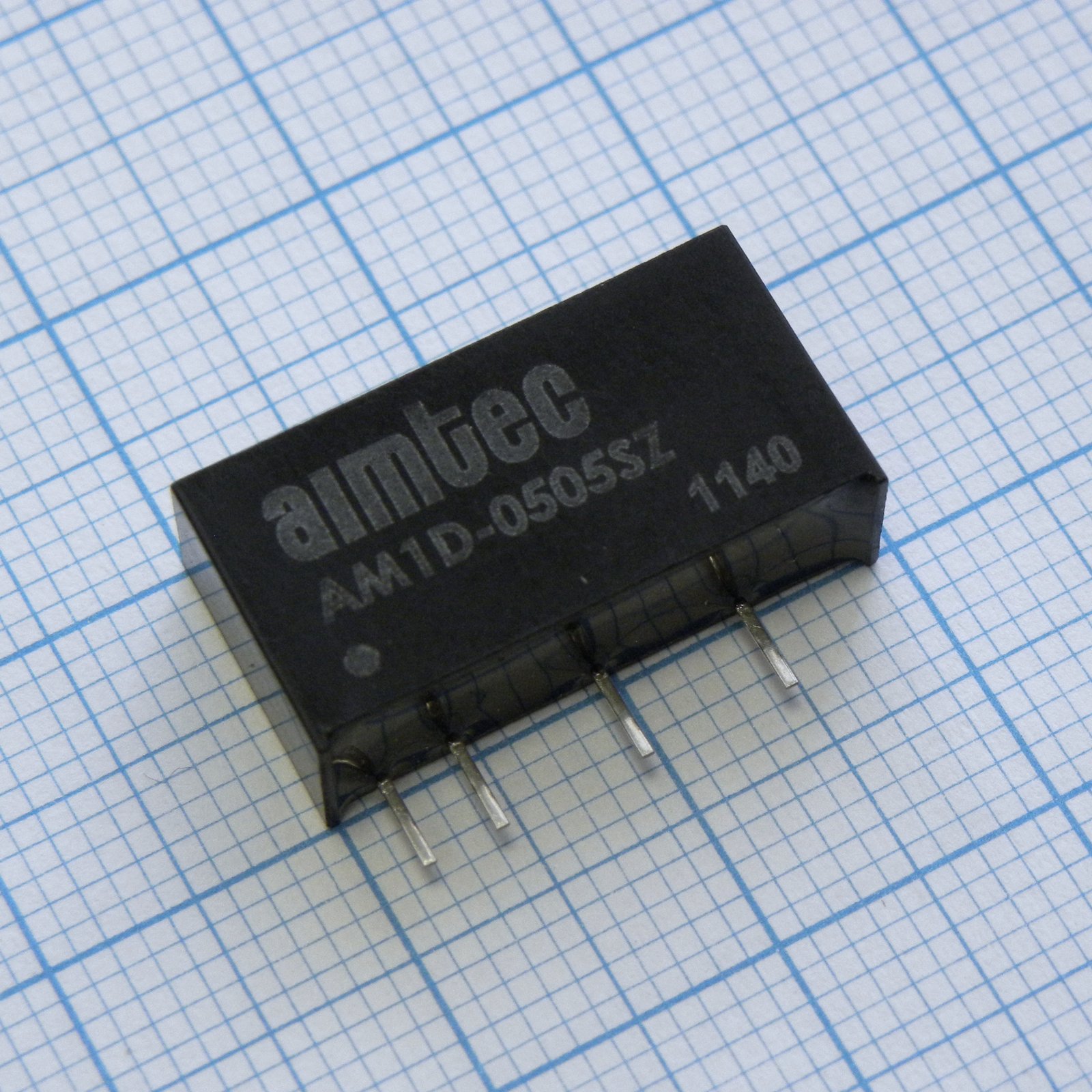

DC/DC преобразователь AIMTEC AM1DR-0505S-NZ мощностью 1 Вт в компактном пластиковом корпусе SIP7 для монтажа на печатную плату. Модель обеспечивает гальваническую развязку 1000 В DC и стабильный однополярный выход 5 В при входном напряжении 5 В. Предназначен для работы в расширенном температурном диапазоне от -40 до +85 °C с дерейтингом при 71 °C, имеет КПД 67% и высокую надёжность (MTBF 3,5 млн часов).
Технические характеристики
| MTBF | 3500000h |
| Мощность, Вт | 1 |
| Вес | 2.1g |
| КПД | 67 % |
| Ток, А | 0.2А |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Размеры | 19.60x6.00x10.16mm |
| КПД | 67% |
| Вх. фильтр | Capacitor |
| Пульсации и шум | 50mVp-p typical, 75mVp-p max |
| Материал корпуса | Plastic UL94-VO |
| Derating temp | 71°C |
| Вых. напряжение | 5V |
| Размеры | 6x19.6x10.16 мм |
| Частота | 300 кГц |
| Рег. линии | ±0.25% |
| Рег. нагрузки | ±1% typical, ±2% max |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Точность напряжения | ±3% |
| Выход 1, В | 5 |
| Макс. вх. ток | 299mA |
| Макс. вх. напр. | 5.25V |
| Мин. входное напряжение | 4.75V |
| Напр. изоляции | 1000VDC |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Макс. вых. ток | 200mA |
| Частота перекл. | 120-300kHz |
| Входной ток без нагрузки | 30mA |
| Темп. коэф. | ±0.03%/°C |
| Защита от КЗ | Momentary (1s) |
| Наработка (MTBF) | 3500000 часов |
| Входное напряжение | 4.75~5.25В |
| Выходное напряжение | 5В |
| Рабочая температура | -40~85 °C |
| Напряжение питания, В | 5 |
| Макс. входное напряжение DC, В | 5,25 |
| Мин. входное напряжение DC, В | 4,75 |
