DC/DC, 1Вт, вход 10.8…13.2В, выход 12В/0.084А, изоляция 6000В DC, КПД 81%, максимальная емкостная нагрузка не более 470мкФ, SIP7, 19.5x9.8x12.5мм, -40…85°C, пластик
У поставщика
ПроизводительAIMTEC
КатегорияИсточники питания
У поставщиков
20 шт.
Норм. уп.: 25
Цены поставщиков
Склад 13
В наличии:20 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 392,24 |
| от 3 | 386,66 |
| от 5 | 379,35 |
| от 9 | 368,67 |
| от 18 | 351,18 |
Описание

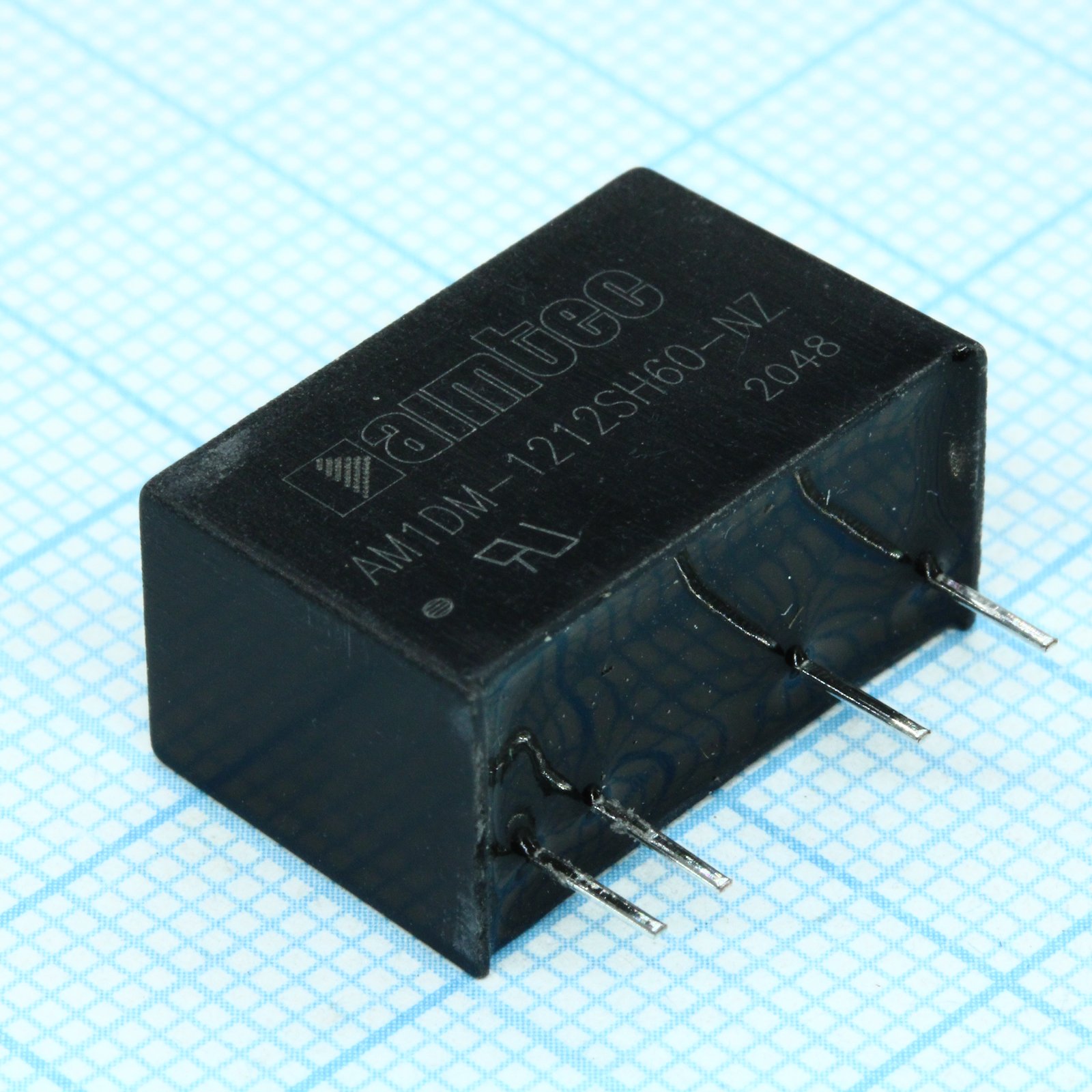

DC/DC-преобразователь AIMTEC мощностью 1 Вт. Работает от входного напряжения 10.8–13.2 В, выдаёт стабильные 12 В при токе до 0.084 А. Выполнен в компактном корпусе SIP7 с усиленной изоляцией 6000 В DC. Подходит для гальванической развязки цепей в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| MTBF | >3,500,000 hours |
| Цоколевка | 1:+Vin,2:-Vin,5:-Vout,6:N/C,7:+Vout |
| Вес | 4.2g |
| Охлаждение | free air convection |
| Корпус | SIP7 |
| Влажность | 95% |
| Тип монтажа | Выводной |
| Размеры | 19.5x9.8x12.5mm |
| КПД | 81% |
| Вых. мощность | 1W |
| Материал корпуса | plastic UL94V-0 |
| Вых. ток | 84mA |
| Вых. напряжение | 12V |
| Ток утечки | <2µA |
| Рег. линии | ±1.2% |
| Рег. нагрузки | 15% |
| Макс. пульс. шум | 120mV p-p |
| Макс. вх. напр. | 13.2V |
| Мин. входное напряжение | 10.8V |
| Макс. емк. нагрузка | 470µF |
| Частота перекл. | 100kHz |
| Сопр. изоляции | >1000MOhm |
| Isolation voltage ac | 4200VAC |
| Isolation voltage dc | 6000VDC |
| Температура корпуса макс. | 100°C |
| Типовой пульсационный шум | 70mV p-p |
| Примечание | Возможная замена: AM2DM-1212SH60-NZ |
| Входной ток без нагрузки | 15mA |
| Емк. изоляции | 5pF |
| Входной ток при полной нагрузке | 114mA |
| Темп. коэф. | ±0.02%/°C |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | momentary (3s) |
| Диап. темп. хр. | -55 to 125°C |
| Абс. макс. входное напряжение | 18V |
| Диап. раб. темп. | -40 to 85°C |
| Рек. входной конденсатор | 4.7µF |
| Рек. выходной конденсатор | 2.2µF |
| Описание (англ.) | DC/DC converter, 1W, in: 10.8…13.2V, out: 12V/0.084A, SIP7, Tube |
| Пульсации вх. отраж. | 200mA p-p |
