DC/DC преобразователь 1 Вт; вход 4.5~5.5В; двуполярный выход -5В5В; ±0.1А ; -40~105 ⁰C, дерейтинг при 95 ⁰C; изоляция 1500VDC ; MTBF 3600000 часов; КПД 80 %; ёмк. нагрузка макс.±100 мкФ; корпус SIP7, пластик; установка на печатную плату; 6x19.5x10 мм; 2.4
У поставщика
ПроизводительAIMTEC
КатегорияDC-DC преобразователи
У поставщиков
24 шт.
Норм. уп.: 20
Цены поставщиков
Склад 16
В наличии:16 шт.
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 133,31 |
Склад 13
В наличии:8 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 278,58 |
| от 3 | 274,39 |
| от 6 | 268,87 |
| от 12 | 260,73 |
| от 20 | 247,63 |
Описание

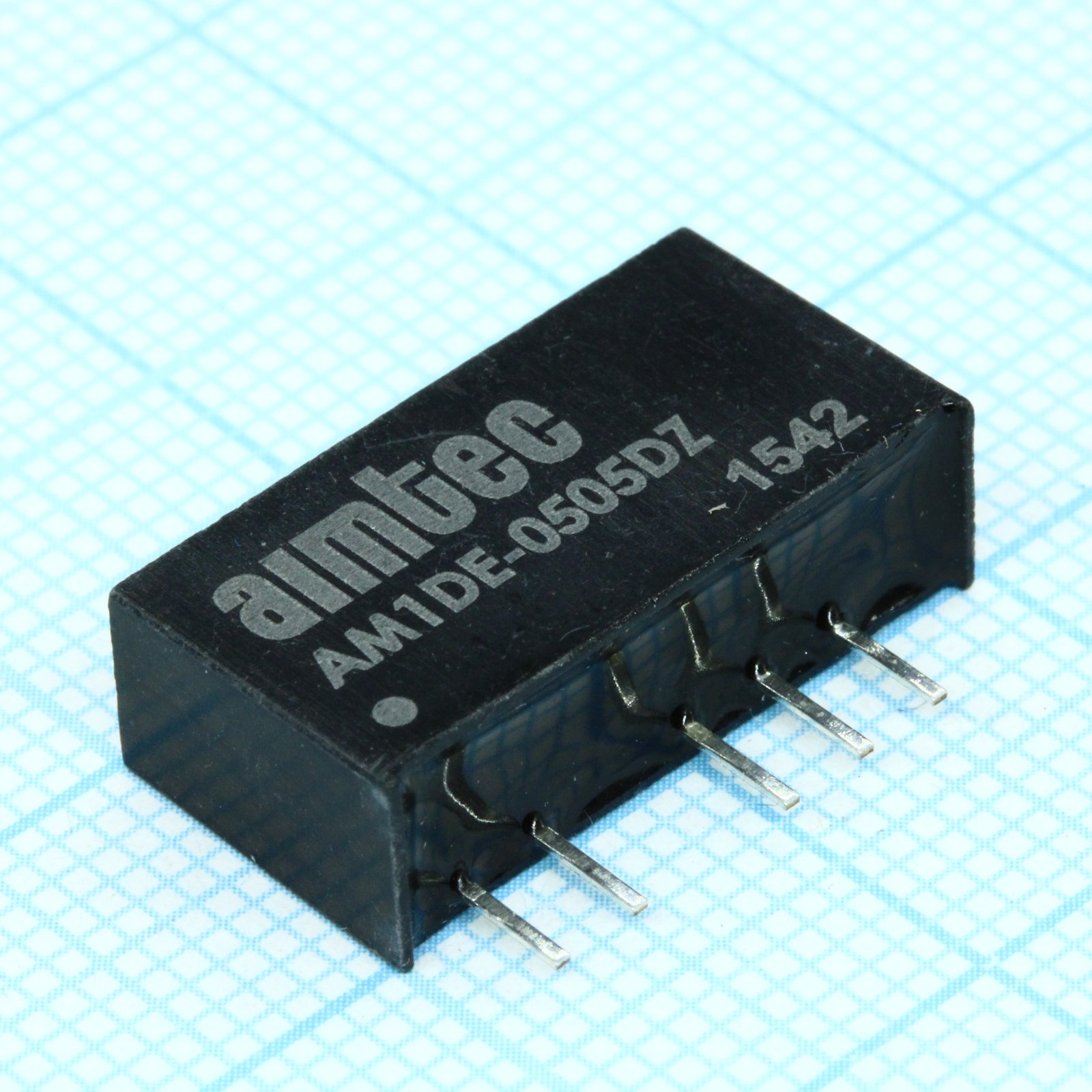

DC/DC преобразователь AIMTEC мощностью 1 Вт в компактном пластиковом корпусе SIP7 для монтажа на печатную плату. Модель обеспечивает двуполярное стабилизированное напряжение ±5 В при токе до ±0,1 А, работая от входного напряжения 4,5–5,5 В. Устройство имеет гальваническую изоляцию 1500 ВDC, КПД 80% и широкий диапазон рабочих температур от -40 до +105 °C с понижением мощности при 95 °C. Подходит для встраиваемых систем, где требуются изолированные двуполярные шины питания.
Технические характеристики
| MTBF | 3600000 hours (MIL-HDBK-217F, ground benign, +25°C) |
| Модель | AM1DE-0505DZ |
| Серия | AM1DE-Z |
| Вес | 2.4g |
| КПД | 80 % |
| Ток, А | 0.1А |
| Охлаждение | free air convection |
| Корпус | SIP7 |
| Тип монтажа | Выводной |
| Кол-во выводов | 7 |
| Размеры | 19.5mm x 6.0mm x 10.0mm |
| КПД | 80% |
| Макс. влажность | 95% |
| Вх. фильтр | capacitor |
| Мощность, Вт | 1 |
| Материал корпуса | non-conductive black plastic, UL 94 V-0 |
| Вых. напряжение | ±5V |
| Размеры | 6x19.5x10 мм |
| Рег. линии | ±1.2% |
| Пульсации и шум | 75mV p-p (20MHz bandwidth) |
| Станд. безоп. | CE, EN 55032 Class B, IEC 61000-4-2/3/4/5/6/8, designed to meet IEC60950-1 |
| Точность напряжения | -7.5% ~ +2.5% |
| Изоляция | 1500VDC |
| Макс. вх. напр. | 5.5V |
| Мин. входное напряжение | 4.5V |
| Напр. изоляции | 1500VDC |
| Макс. вых. ток | ±100mA |
| Макс. емк. нагр. | ±100µF |
| Частота перекл. | 50kHz (variable) |
| Температура снижения характеристик | 95°C |
| Ном. вх. напр. | 5V |
| Load regulation others | ±7.5% |
| Макс. темп. хр. | 125°C |
| Мин. темп. хр. | -55°C |
| Темп. коэф. | ±0.02%/°C |
| Защита от КЗ | continuous with auto recovery |
| Load regulation 5v models | ±10% |
| Макс. раб. темп. | 105°C |
| Мин. раб. темп. | -40°C |
| Наработка (MTBF) | 3600000 часов |
| Пульсации вх. отраж. | 15mA p-p |
| Входное напряжение | 4.5~5.5В |
| Выходное напряжение | -5В5В |
| Рабочая температура | -40~105 °C |
| Макс. ёмкость нагрузки | 100 мкФ |
| Макс. входное напряжение DC, В | 5,5 |
| Мин. входное напряжение DC, В | 4,5 |
