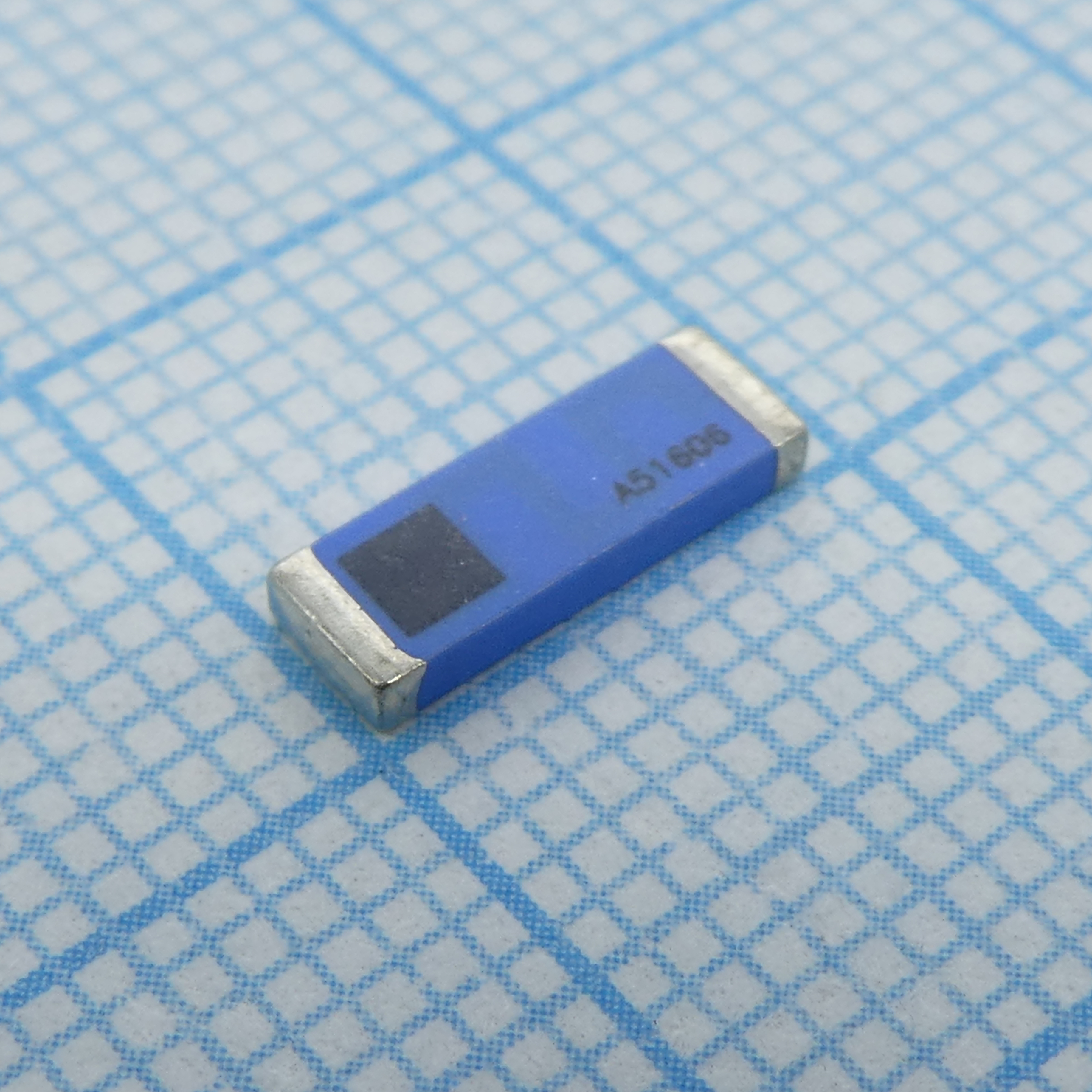

Антенна SMD 2400Мгц, 3.5dBi, 50 Om, 9.0 x 3.0 x 1.2 мм
У поставщика
У поставщиков
2 376 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:2 136 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,86 |
| от 50 | 73,04 |
| от 85 | 69,78 |
| от 141 | 67,19 |
| от 236 | 65,17 |
Склад 13
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 101,35 |
| от 23 | 94,09 |
| от 46 | 88,18 |
| от 91 | 83,75 |
| от 181 | 80,45 |
Описание
Антенна SMD от AMOTECH для диапазона 2.4 ГГц. Модель обеспечивает усиление 3.5 dBi и согласована на 50 Ом. Компактный корпус 9.0 x 3.0 x 1.2 мм подходит для автоматизированного монтажа. Применяется в устройствах беспроводной связи, Wi-Fi и Bluetooth-модулях.
Технические характеристики
| КСВН | 2.5:1 max |
| Мощность, Вт | — |
| Ширина | 3.0 mm |
| Высота | 1.2 mm |
| Длина | 9.0 mm |
| Вес | 97 ± 9 mg |
| Ток, А | — |
| Корпус | Multilayer Chip Antenna |
| Напряжение, В | — |
| Тип монтажа | SMD |
| Частота | 2.4 ~ 2.485 GHz |
| Импеданс | 50 Ω |
| Уровень MSL | MSL Level 2 |
| Размеры | 9.0 x 3.0 x 1.2 mm |
| Сопротивление | — |
| Ёмкость | — |
| Артикул | ALA931C5 |
| Gain avg min | -3 dBi min |
| Поляризация | Linear |
| Тип компонента | Multilayer Chip Antenna |
| Диап. частот | 2.4 ~ 2.485 GHz (ISM) |
| Gain avg azimuth | 1.0 dBi @2.45 GHz |
| Метод пайки | Reflow (Pb-free) |
| Влажн. хранения | 45 ~ 75 %RH |
| Прочность на разрыв | >3 kgf |
| Gain peak azimuth | 2.8 dBi @2.45 GHz |
| External electrode | Ag/Ni/Sn (Pb-free) |
| Internal electrode | Ag (Pb-free) |
| Количество в упаковке | 1000 pcs/reel |
| Gain avg elevation1 | -0.7 dBi @2.45 GHz |
| Gain avg elevation2 | -1.6 dBi @2.45 GHz |
| Темп. хранения | 15 ~ 35 °C |
| Azimuth beam pattern | Omni-directional |
| Gain peak elevation1 | 3.5 dBi @2.45 GHz |
| Gain peak elevation2 | 1.7 dBi @2.45 GHz |
| Раб. температура | -35 ~ +85 °C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | Multilayer Chip Antenna 2.4GHz |
| Termination adhesive strength | >7 kgf |
