Документация
Индуктивность высокочастотная SMD 1мкГн 11А
У поставщика
ПроизводительInpaq Chunan
У поставщиков
9 695 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:9 695 шт
Срок поставки: до недели
Норм. уп.: 1500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,64 |
| от 61 | 18,86 |
| от 122 | 17,85 |
| от 243 | 16,63 |
| от 486 | 15,55 |
Описание

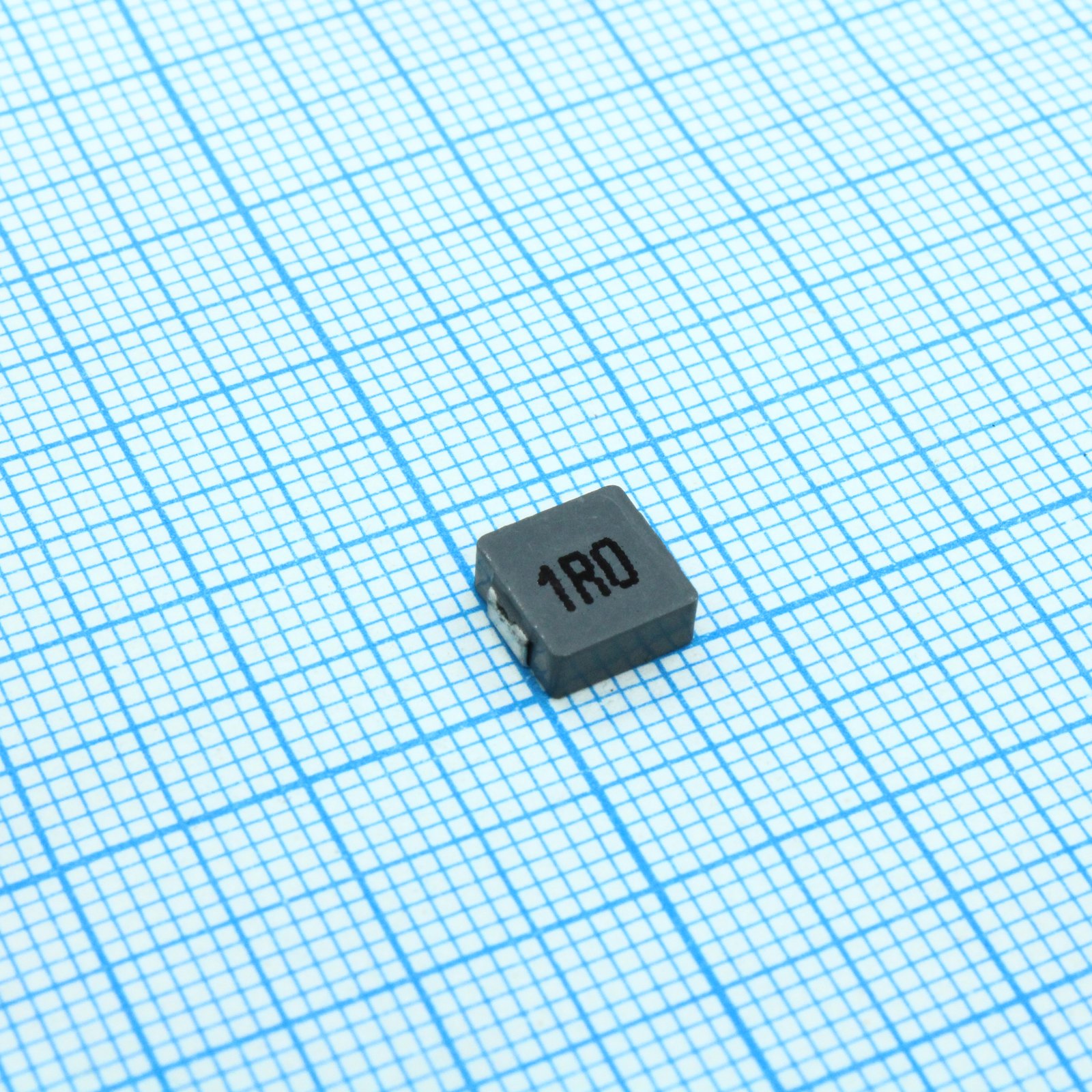

Высокочастотная SMD-индуктивность AIP0630MS-1R0M от Inpaq Chunan рассчитана на номинал 1 мкГн и ток до 11,2 А. Компонент выполнен в компактном корпусе для поверхностного монтажа. Подходит для применения в импульсных источниках питания и DC-DC преобразователях промышленной автоматики.
Технические характеристики
| MSL | 1 |
| Ток, А | 11.2A RMS max |
| Корпус | SMD |
| Напряжение, В | 35VDC |
| Тип монтажа | SMD |
| Частота | 100kHz |
| Упаковка | Tape & Reel |
| Размеры | Ширина: 6.6±0.2mm; Длина: 7.0±0.3mm; Толщина: 2.8±0.2mm |
| Индуктивность | 1uH ±20% |
| Сопротивление | 6.6mΩ typ, 7.25mΩ max |
| Артикул | AIP0630MB-1R0M |
| Piece weight | 0.735g |
| Испытательное напряжение | 1V |
| Диаметр катушки | 13 inches |
| Название компонента | High-frequency SMD Power Inductor |
| Тестовая частота | 100kHz |
| Rms current max | 11.2A |
| Rms current typ | 13A |
| Сопротивление DC макс. | 7.25mΩ |
| Тип. сопротивление DC | 6.6mΩ |
| Кол-во на катушке | 1500 pcs |
| Выдерживаемое напр. | 35VDC |
| Примечание | 1uH 11.2A |
| Rms current condition | 40°C temperature rise |
| Saturation current max | 13.5A |
| Saturation current typ | 16.5A |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. раб. темп. | -55°C to +125°C |
| Saturation current condition | 30% inductance reduction |
