Датчик магнитного поля линейный питание 4.5....6.5В TO-92UA/TO-92S
У поставщика
У поставщиков
83 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:83 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 23,13 |
| от 49 | 22,36 |
| от 97 | 21,32 |
| от 193 | 20,01 |
| от 500 | 18,77 |
Описание

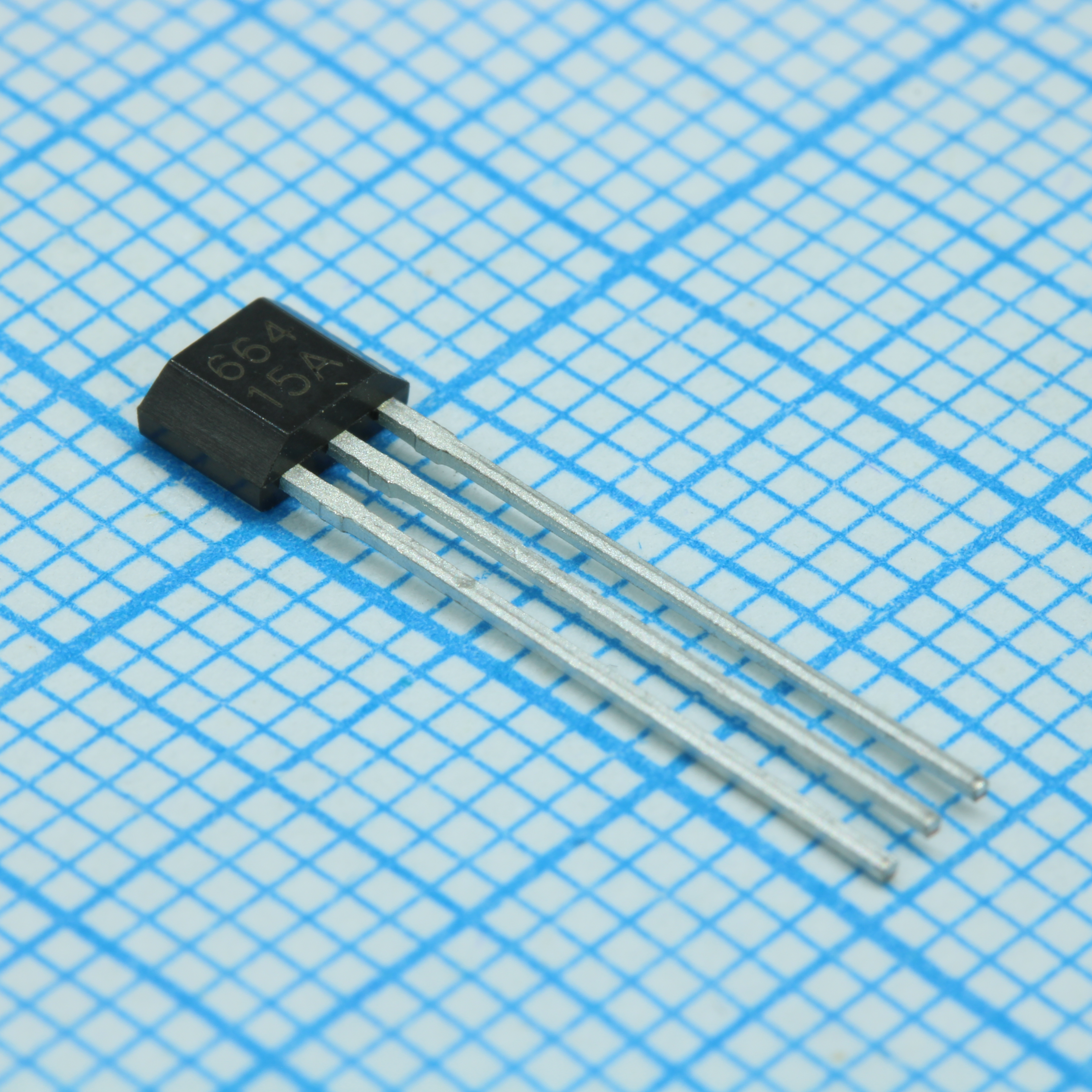

Линейный датчик магнитного поля AHEST AH49E-UA в корпусе TO-92UA/TO-92S. Работает при напряжении питания от 4,5 до 6,5 В. Выполнен в трёхвыводном корпусе SIP3. Применяется в системах измерения угла поворота, бесконтактных энкодерах и промышленной автоматике.
Технические характеристики
| Тип | Linear Hall Sensor |
| Цоколевка | Pin1=Vcc, Pin2=GND, Pin3=Output |
| Корпус | TO-92UA/TO-92S |
| Особенности | reverse voltage protection, voltage regulator, temperature compensation, no mechanical contact |
| Тип монтажа | THT |
| Компонент | AH49E-UA |
| Linear area | -90mT~+90mT |
| Тип выхода | analog rail-to-rail |
| Чувствительность | 12.5mV/mT~20.5mV/mT at Vcc=5V, Ta=25℃, typ 17mV/mT |
| Корпус | SIP3 |
| Вых. ток | 6mA |
| Соотв. RoHS | Да |
| Ток питания | 3mA min, 5mA typ, 8mA max at Vcc=5V |
| REACH | Да |
| Темп. хранения | -55℃~175℃ |
| Magnetic field limit | unlimited |
| Supply voltage limit | 4.0V~6.0V |
| Раб. температура | -25℃~85℃ |
| Rated working voltage | 4.5V~6.5V |
| Тип упаковки | Bulk (россыпь) |
| Supply voltage operating | 4.5V~5.5V |
| Stationary output voltage | 2.3V~2.7V at Vcc=5V, typ 2.5V |
| Описание (англ.) | Linear Hall Sensor 4.5 V ~ 6.5 V TO-92UA/TO-92S |
| Stationary output voltage drift | -15mV~15mV at Vcc=5V, T=125℃ |
| Electrostatic discharge withstand | ±6kV (human body model) |
| Rated operating temperature range | -40℃~125℃ |
| Sensitivity temperature coefficient | 0.06~0.18 ℃/%, typ 0.12 |
