Датчик магнитного поля микромощный омниполярный цифровой ±1.0mT/±5.0mT 5.5V
У поставщика
ПроизводительAHEST
У поставщиков
1 800 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:1 800 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,05 |
| от 81 | 21,74 |
| от 161 | 19,84 |
| от 321 | 18,40 |
| от 642 | 17,32 |
Описание

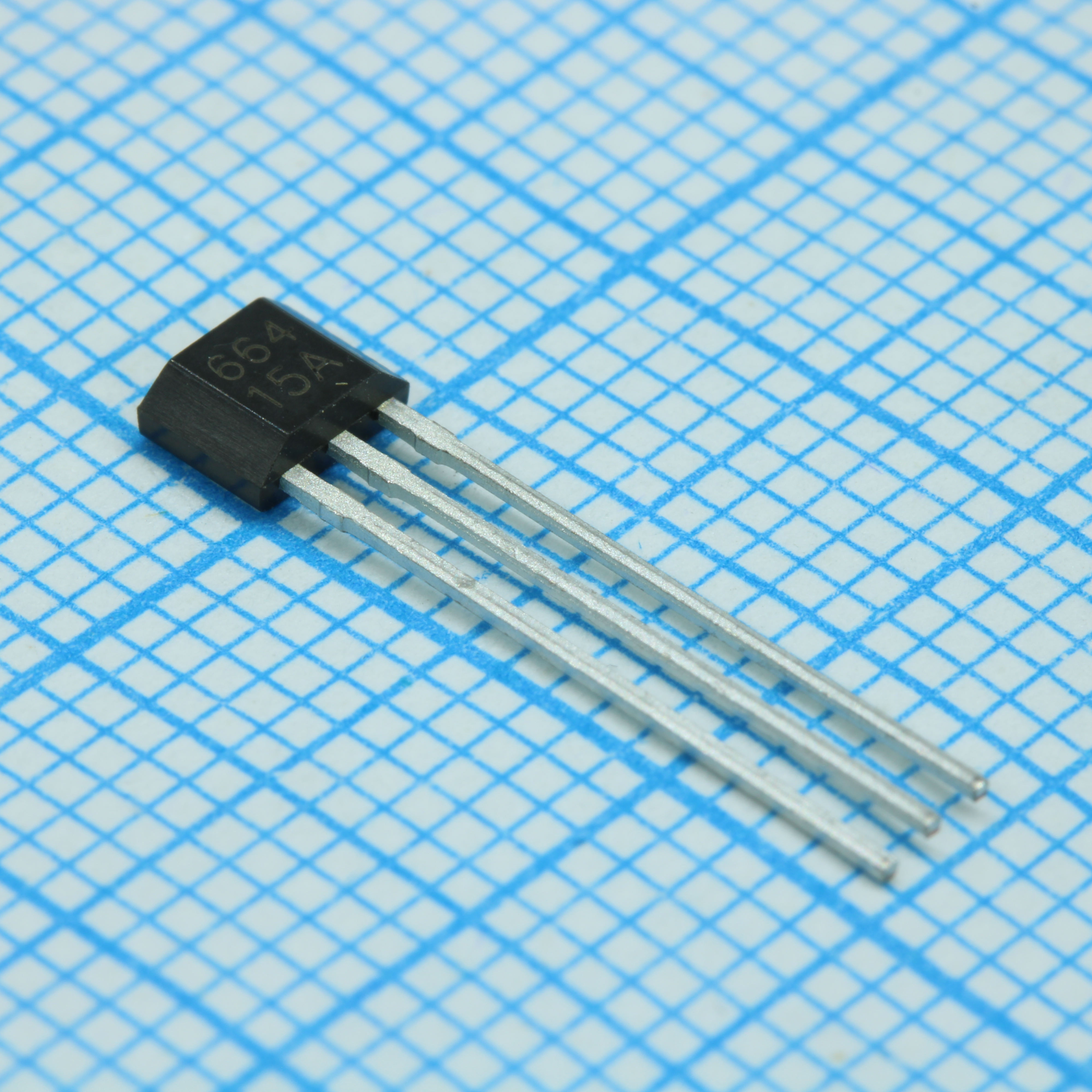

AHEST AH3664/E-UA — микромощный цифровой датчик магнитного поля с омниполярным переключением. Работает при напряжении до 5.5 В, с порогами срабатывания ±1.0 мТл и ±5.0 мТл, выпускается в корпусе SIP3. Подходит для энергоэффективных устройств, портативной электроники и систем с батарейным питанием.
Технические характеристики
| Вывод 1 | VCC |
| Вывод 2 | GND |
| Вывод 3 | VOUT |
| Корпус | TO-92UA |
| Упаковка | Anti-static bag, 1000 pieces/bag |
| Pitch e | 1.270mm |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Рабочий цикл | 0.1% |
| Lead angle | 45° |
| Period max | 130ms |
| Period min | 90ms |
| Описание | Digital Micropower Omnipolar Hall IC |
| Артикул | AH3664/E-UA |
| Awake time max | 100μs |
| Awake time min | 75μs |
| Hysteresis typ | 1.0mT |
| Соотв. RoHS | Да |
| Dimension a max | 1.620mm |
| Dimension a min | 1.420mm |
| Dimension b max | 0.480mm |
| Dimension b min | 0.330mm |
| Dimension c max | 0.510mm |
| Dimension c min | 0.330mm |
| Dimension d max | 4.100mm |
| Dimension d min | 3.900mm |
| Dimension e max | 3.250mm |
| Dimension e min | 3.050mm |
| Dimension l max | 14.750mm |
| Dimension l min | 14.350mm |
| REACH | Да |
| Dimension a1 max | 0.860mm |
| Dimension a1 min | 0.660mm |
| Dimension b1 max | 0.510mm |
| Dimension b1 min | 0.400mm |
| Dimension d1 max | 2.680mm |
| Dimension d1 min | 2.280mm |
| Dimension e1 max | 2.640mm |
| Dimension e1 min | 2.440mm |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.65V |
| Напряжение питания тип. | 3.3V |
| Esd sensitivity hbm | 2kV |
| North release point max | -1.0mT |
| North release point min | -2.0mT |
| Output current sink max | 1mA |
| South release point max | 2.0mT |
| South release point min | 1.0mT |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Bulk (россыпь) |
| Awake supply current max | 2mA |
| North operating point max | -3.0mT |
| North operating point min | -5.0mT |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Sleepy supply current max | 2μA |
| South operating point max | 5.0mT |
| South operating point min | 3.0mT |
| Average supply current max | 3.5μA |
| Average supply current typ | 1.0μA |
| Абс. макс. напряжение питания | 4.5V |
| Low level output voltage max | 0.3V |
| Макс. температура перехода | 165°C |
| Описание (англ.) | Digital Micropower Omnipolar Hall IC ±1.0mT/±5.0mT 5.5V |
| High level output voltage min | 3.0V |
| High level output voltage typ | 3.3V |
