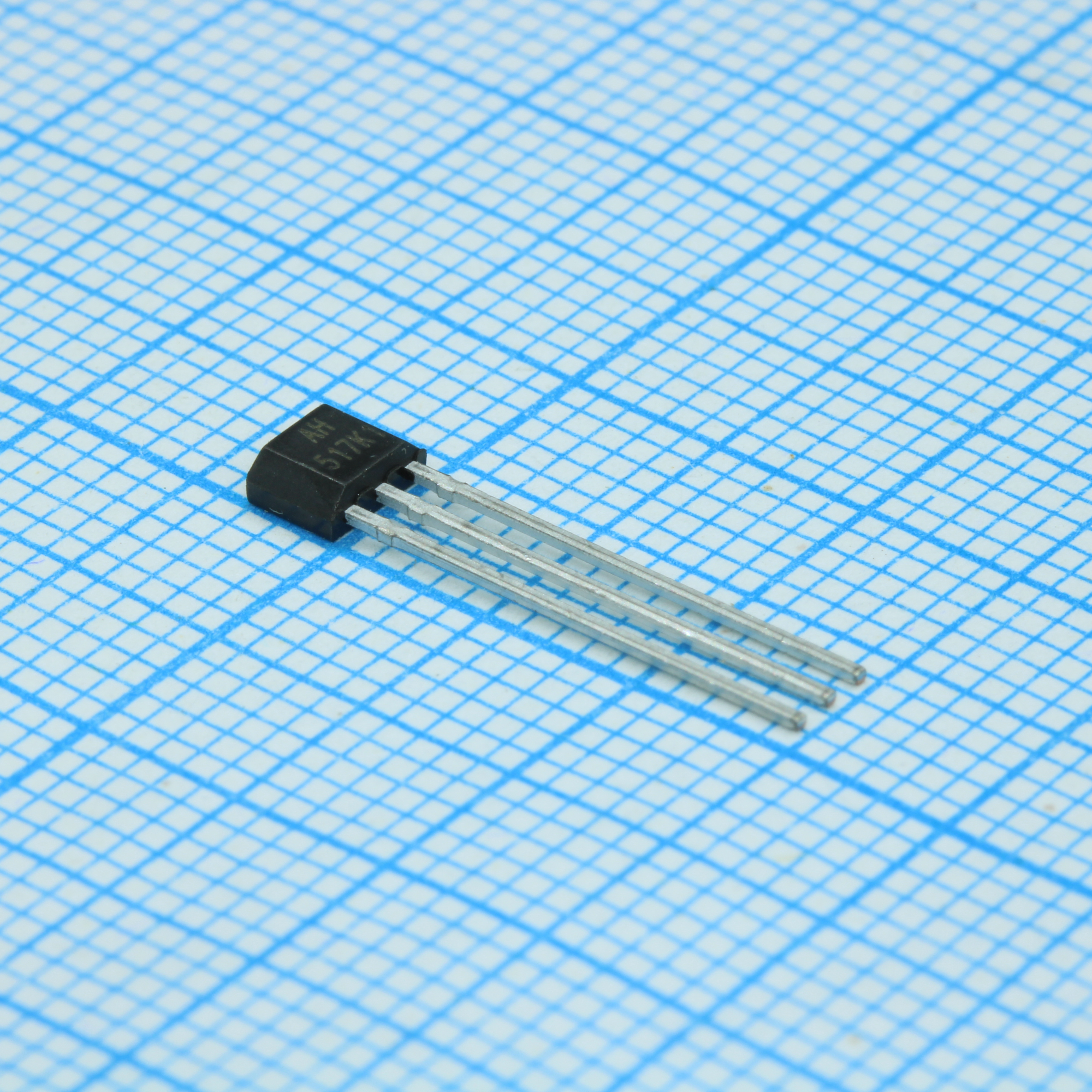

Датчик магнитного поля линейный 29mV/mT 33mV/mT 11V
У поставщика
ПроизводительAHEST
У поставщиков
911 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:911 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 14 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 53,71 |
| от 41 | 49,36 |
| от 81 | 45,79 |
| от 162 | 43,13 |
| от 323 | 41,12 |
Описание
Линейный датчик магнитного поля от AHEST. Чувствительность составляет 29–33 мВ/мТ при напряжении питания 11 В. Выпускается в трёхвыводном корпусе SIP3. Применяется в системах измерения положения, бесконтактных датчиках тока и промышленной автоматике.
Технические характеристики
| Корпус | TO-92UA |
| Упаковка | Bulk, 1000 pieces/bag |
| Тип монтажа | Выводной |
| Кол-во выводов | 3 |
| Pinout gnd | 2 |
| Pinout vcc | 1 |
| Описание | Linear Hall Sensor |
| Артикул | AH3517/K-UA |
| Pinout vout | 3 |
| Linearity max | +2.5% |
| Linearity min | -2.5% |
| Соотв. RoHS | Да |
| Dimension a max | 1.620mm |
| Dimension a min | 1.420mm |
| Dimension b max | 0.480mm |
| Dimension b min | 0.330mm |
| Dimension c max | 0.510mm |
| Dimension c min | 0.330mm |
| Dimension d max | 4.100mm |
| Dimension d min | 3.900mm |
| Dimension e max | 3.250mm |
| Dimension e min | 3.050mm |
| Dimension l max | 14.750mm |
| Dimension l min | 14.350mm |
| Linear area max | +60mT |
| Linear area min | -60mT |
| REACH | Да |
| Sensitivity max | 33mV/mT |
| Sensitivity min | 29mV/mT |
| Sensitivity typ | 31.25mV/mT |
| Dimension a1 max | 0.860mm |
| Dimension a1 min | 0.660mm |
| Dimension b1 max | 0.510mm |
| Dimension b1 min | 0.400mm |
| Dimension d1 max | 2.680mm |
| Dimension d1 min | 2.280mm |
| Dimension e1 max | 2.640mm |
| Dimension e1 min | 2.440mm |
| Null voltage max | 2.6V |
| Null voltage min | 2.4V |
| Max output voltage | 10.95V |
| Min output voltage | 0.02V |
| Макс. выходное напряжение | 4.9V |
| Мин. вых. напряжение | 0.1V |
| Макс. ток питания | 8mA |
| Ток пит. тип. | 5.5mA |
| Макс. напр. пит. | 11V |
| Esd sensitivity hbm | 6kV |
| Output current sink | 1mA |
| Ном. вых. ток | 6mA |
| Ratiometry vnull max | +5% |
| Ratiometry vnull min | -5% |
| Magnetic flux density | Unlimited |
| Макс. рабочее напряжение | 10.5V |
| Мин. раб. напр. | 3.5V |
| Sensitivity drift max | 0.18%/°C |
| Sensitivity drift min | 0.06%/°C |
| Sensitivity drift typ | 0.12%/°C |
| Sensitivity tolerance | -10% to +10% |
| Reverse supply voltage | -0.5V |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Delta vnull temperature max | +1.5%/°C |
| Delta vnull temperature min | -1.5%/°C |
| Макс. температура перехода | 165°C |
| Описание (англ.) | Linear Hall Sensor 29mV/mT 33mV/mT 11V |
