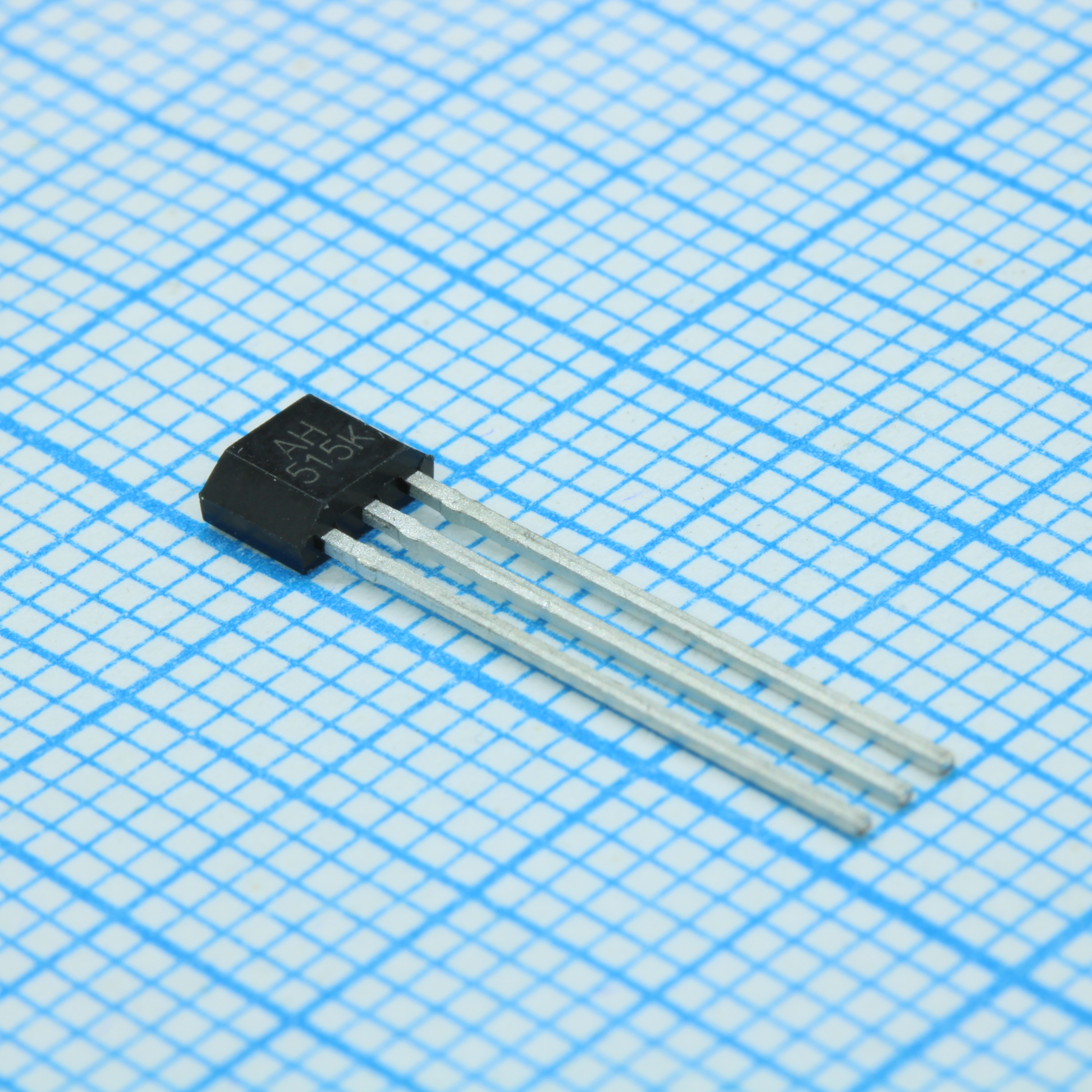

Датчик магнитного поля линейный 23mV/mT 29mV/mT 11V
У поставщика
ПроизводительAHEST
У поставщиков
4 887 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:4 887 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 31,26 |
| от 24 | 30,23 |
| от 47 | 28,82 |
| от 94 | 26,85 |
| от 187 | 24,74 |
Описание
Линейный датчик магнитного поля от AHEST. Чувствительность составляет 23-29 мВ/мТ, рабочее напряжение — до 11 В. Выпускается в корпусе SIP3. Подходит для систем промышленной автоматики и контроля положения.
Технические характеристики
| Корпус | TO-92UA |
| Тип монтажа | Выводной |
| Linearity | -2.5% to +2.5% |
| Кол-во выводов | 3 |
| Ratiometry | -5% to +5% |
| Linear area | -76mT to +76mT |
| Тип выхода | analog |
| Соотв. RoHS | Да |
| REACH | Да |
| Sensitivity max | 29mV/mT |
| Sensitivity min | 23mV/mT |
| Sensitivity typ | 25.25mV/mT |
| Hall sensor type | linear |
| Null voltage max | 2.6V |
| Null voltage min | 2.4V |
| Null voltage typ | 2.5V |
| Magnetic behavior | output increases with S pole (TO-92UA) |
| Sensitivity drift | 0.06 to 0.18 %/°C |
| Низкое вых. напр. | 0.1V |
| Макс. выходное напряжение | 10.95V |
| Мин. вых. напряжение | 0.02V |
| Размеры упаковки | A max: 1.62mm; A min: 1.42mm; B max: 0.48mm; B min: 0.33mm; C max: 0.51mm; C min: 0.33mm; D max: 4.10mm; D min: 3.90mm; E max: 3.25mm; E min: 3.05mm; L max: 14.75mm; L min: 14.35mm; Theta: 45°; A1 max: 0.86mm; A1 min: 0.66mm; B1 max: 0.51mm; B1 min: 0.40mm; D1 max: 2.68mm; D1 min: 2.28mm; E1 max: 2.64mm; E1 min: 2.44mm |
| Макс. ток питания | 8mA |
| Ток пит. тип. | 5.5mA |
| Esd sensitivity hbm | 6kV |
| Output current sink | 1mA |
| Высокое выходное напряжение | 4.9V |
| Ном. вых. ток | 6mA |
| Макс. рабочее напряжение | 10.5V |
| Мин. раб. напр. | 3.5V |
| Sensitivity tolerance | -10% to +10% |
| Reverse supply voltage | -0.5V |
| Delta vnull temperature | -1.5 to +1.5 %/°C |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Абс. макс. напряжение питания | 11V |
| Макс. температура перехода | 165°C |
| Описание (англ.) | Linear Hall Sensor 23mV/mT 29mV/mT 11V |
