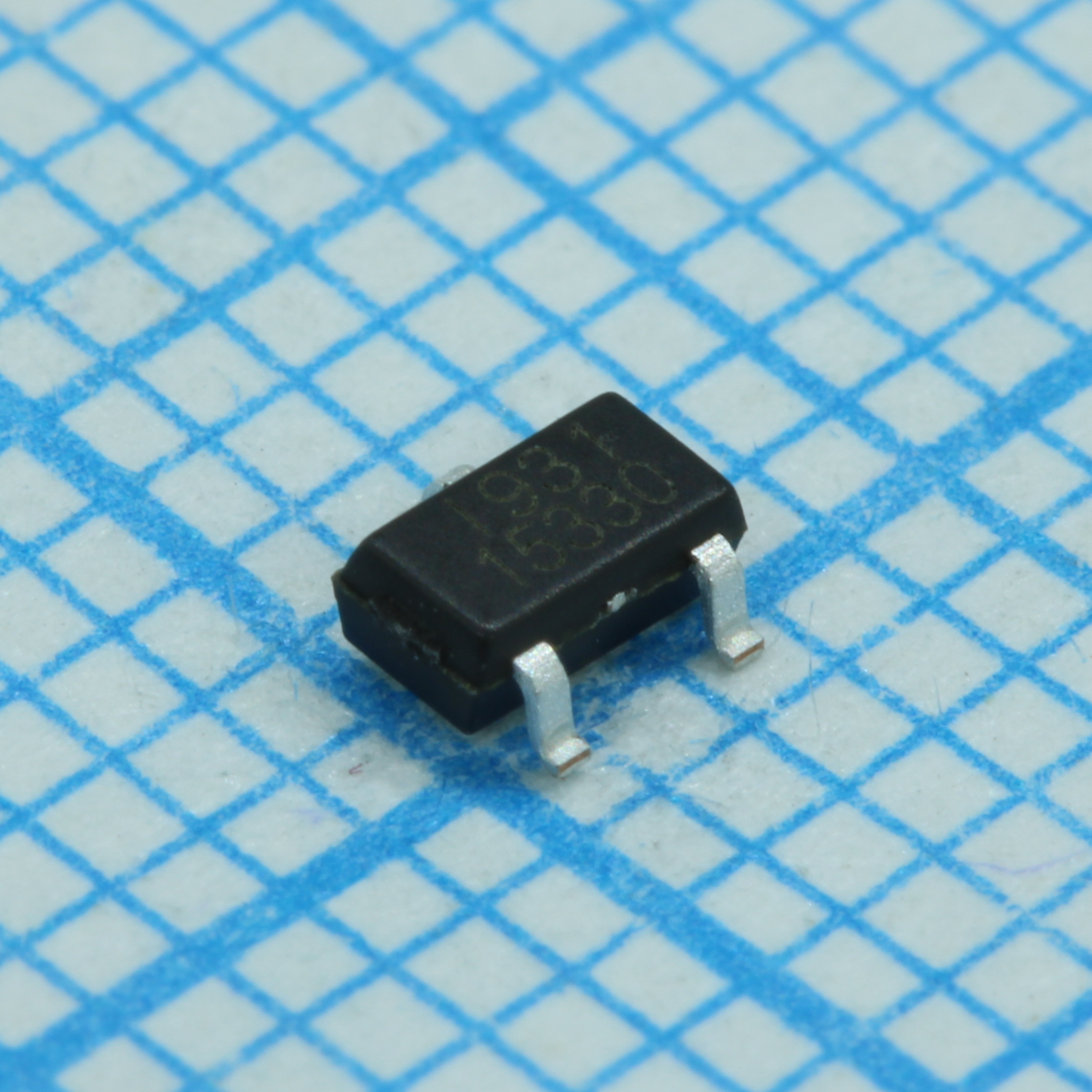

Датчик магнитного поля линейный SOT23-3L 12mV/mT 17mV/mT 11V
У поставщика
У поставщиков
1 266 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 266 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 19,21 |
| от 37 | 18,37 |
| от 74 | 17,26 |
| от 147 | 15,87 |
| от 293 | 14,55 |
Описание
Линейный датчик магнитного поля от AHEST в миниатюрном корпусе SOT23-3L. Чувствительность составляет 12 мВ/мТ, максимальное напряжение питания — 11 В. Компонент предназначен для точного измерения напряжённости магнитного поля в промышленной автоматике и системах управления движением.
Технические характеристики
| ЭСР HBM | 6kV |
| Корпус | SOT-23-3L |
| Особенности | reverse voltage protection, temperature compensation, built-in voltage regulator |
| Тип монтажа | SMD |
| Linearity | -2.5% to +2.5% |
| Кол-во выводов | 3 |
| Pin names | VCC, GND, VOUT |
| Технология | BCD |
| Linear area | -150mT to +150mT |
| Тип выхода | analog rail-to-rail |
| Корпус | SOT23-3L |
| Соотв. RoHS | Да |
| REACH | Да |
| Sensitivity max | 17mV/mT |
| Sensitivity min | 12mV/mT |
| Sensitivity typ | 15.25mV/mT |
| Sensitivity drift | 0.06 to 0.18 %/°C |
| Макс. выходное напряжение | 10.95V |
| Мин. вых. напряжение | 0.02V |
| Размеры упаковки | L: 0.55mm REF; E: 0.95mm BSC; A max: 1.25mm; A min: 1.05mm; D max: 3.02mm; D min: 2.82mm; E max: 1.7mm; E min: 1.5mm; B max: 0.5mm; B min: 0.3mm; C max: 0.2mm; C min: 0.1mm; A1 max: 0.1mm; A1 min: 0mm; A2 max: 1.15mm; A2 min: 1.05mm; E1 max: 2.95mm; E1 min: 2.65mm; L1 max: 0.6mm; L1 min: 0.3mm; E1 max: 2.0mm; E1 min: 1.8mm; Θ max: 8°; Θ min: 0° |
| Макс. ток питания | 8mA |
| Ток пит. тип. | 5.5mA |
| Макс. напр. пит. | 10.5V |
| Мин. напр. пит. | 3.5V |
| Null voltage vcc 5v | 2.5V typical, 2.4V to 2.6V |
| Ном. вых. ток | 6mA |
| Sensitivity tolerance | -10% to +10% |
| Reverse supply voltage | -0.5V |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 165°C |
| Magnetic flux density max | Unlimited |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. напряжение питания | 11V |
| Output voltage swing vcc 5v | 0.1V to 4.9V |
| Описание (англ.) | Linear Hall Sensor SOT23-3L 12mV/mT 17mV/mT 11V |
| Output sink current absolute max | 1mA |
