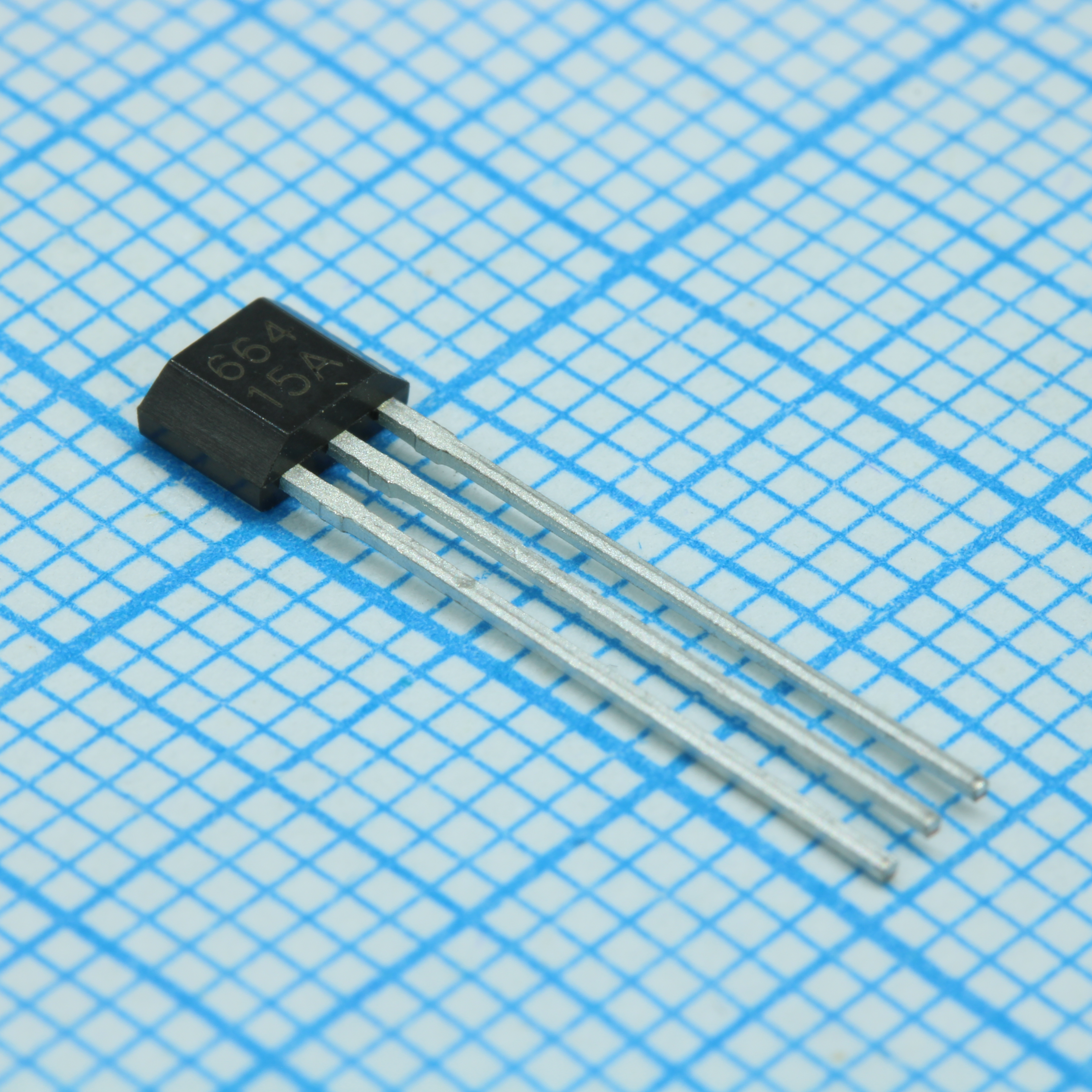

Датчик магниточувствительный AH3503/K-UA
У поставщика
У поставщиков
750 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:750 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 38 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,66 |
| от 110 | 16,71 |
| от 219 | 15,10 |
| от 438 | 13,87 |
| от 1 000 | 12,96 |
Описание
Датчик магниточувствительный AH3503/K-UA производства AHEST представляет собой аналоговый элемент Холла. Устройство предназначено для бесконтактного измерения напряжённости магнитного поля и преобразования её в пропорциональный выходной сигнал. Применяется в системах автоматики, датчиках положения и токоизмерительных модулях, обеспечивая высокую линейность характеристик.
Технические характеристики
| Тип | Linear Hall Sensor |
| Бренд | Nanjing AH Electronic |
| Корпус | TO-92UA |
| Тип монтажа | THT |
| Linearity | ±2.5% |
| Кол-во выводов | 3 |
| Ratiometry | ±5% |
| Linear area | ±80mT |
| Артикул | AH3503/K-UA |
| Null voltage | 2.3V to 2.7V at VCC=5V |
| Корпус | TO-92-3 |
| Dimensions body | 3.9-4.1mm x 3.05-3.25mm x 1.42-1.62mm |
| Sensitivity max | 17mV/mT |
| Sensitivity min | 12mV/mT |
| Макс. ток питания | 7mA |
| Esd sensitivity hbm | 6kV |
| Sensitivity typical | 15.25mV/mT |
| Диап. вых. напр. | 0.1V to 4.9V at VCC=5V, IOUT=1mA |
| Ном. вых. ток | 6mA |
| Макс. рабочее напряжение | 6.5V |
| Мин. раб. напр. | 3.5V |
| Dimensions lead length | 14.35-14.75mm |
| Ток питания типовой | 4.5mA |
| Output current sink max | 1mA |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. температура перехода | 165°C |
| Описание (англ.) | Linear Hall Sensor 12mV/mT/17mV/mT 6.5V |
