Датчик магнитного поля униполярный 24V
У поставщика
ПроизводительAHEST
У поставщиков
822 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:822 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 28 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,97 |
| от 51 | 24,10 |
| от 101 | 22,95 |
| от 201 | 21,52 |
| от 402 | 20,16 |
Описание

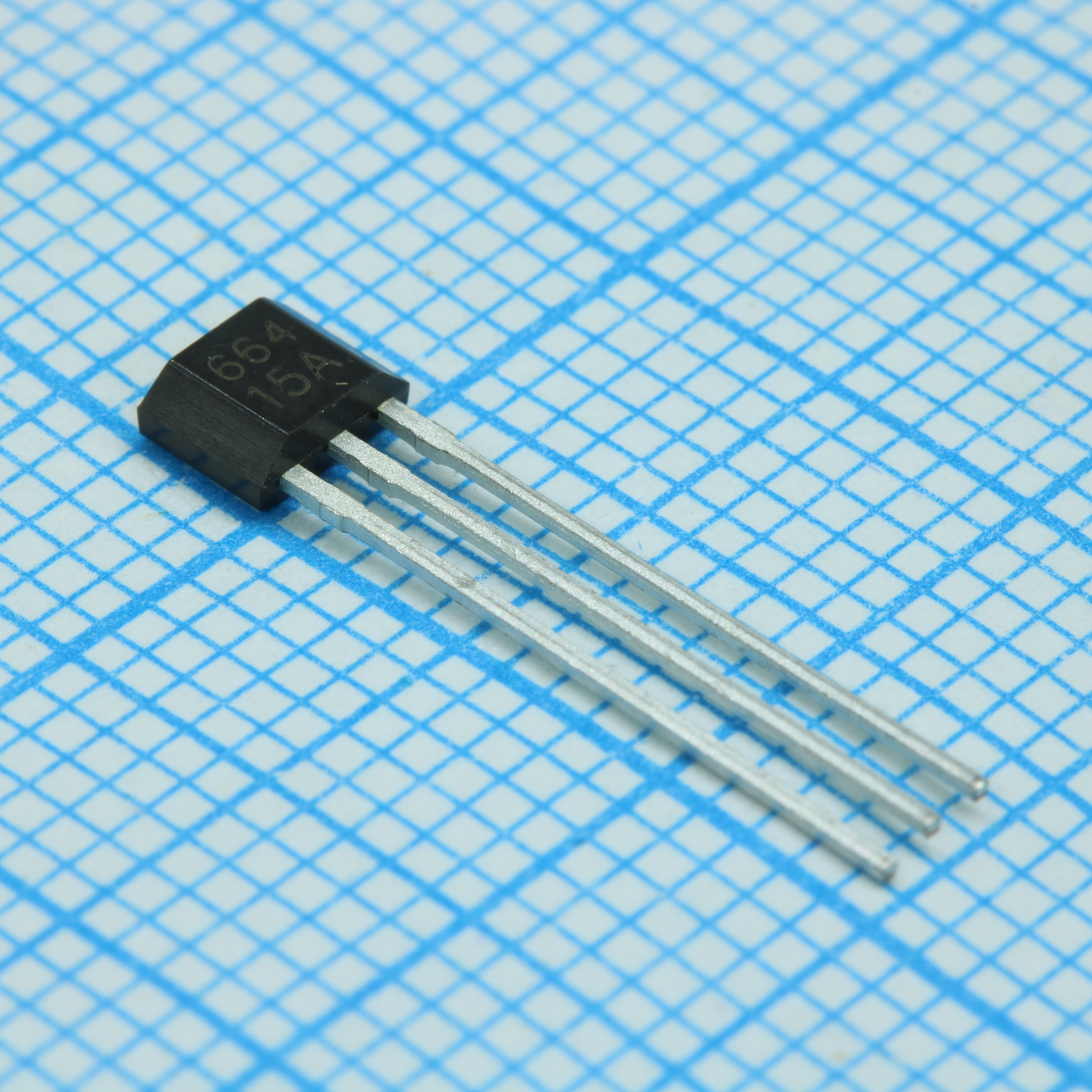

AHEST AH3145-UA — униполярный датчик магнитного поля на 24 В. Компонент выполнен в корпусе SIP3 и поставляется в россыпи (Bulk). Подходит для бесконтактного определения положения магнита в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | TO-92UA |
| Упаковка | Anti-static bag, 500 pieces/bag |
| Тип монтажа | Выводной |
| Описание | Digital Unipolar Hall IC |
| Тип выхода | open-collector |
| Артикул | AH3145/L-UA |
| Hysteresis typ | 5.0mT |
| Power on time max | 30us |
| Release point min | 3.0mT |
| Release point typ | 17.0mT |
| Макс. вых. ток | 25mA |
| Output off voltage | 28V |
| Макс. ток питания | 8.0mA |
| Ток пит. тип. | 4.0mA |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 4.5V |
| Esd sensitivity hbm | 6kV |
| Operating point max | 25.0mT |
| Operating point min | 3.0mT |
| Operating point typ | 22.0mT |
| Magnetic pole active | South Pole Active |
| Output fall time max | 2us |
| Output rise time max | 2us |
| Reverse output voltage | -0.5V |
| Reverse supply voltage | -22V |
| Output current sink max | 50mA |
| Макс. темп. хр. | 160C |
| Мин. темп. хр. | -50C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 150C |
| Мин. раб. темп. | -40C |
| Макс. ток утечки | 10uA |
| Абс. макс. напряжение питания | 28V |
| Low level output voltage max | 0.5V |
| Макс. температура перехода | 165C |
| Описание (англ.) | Unipolar Hall Sensor 24V |
| High level output voltage min | 23.5V |
