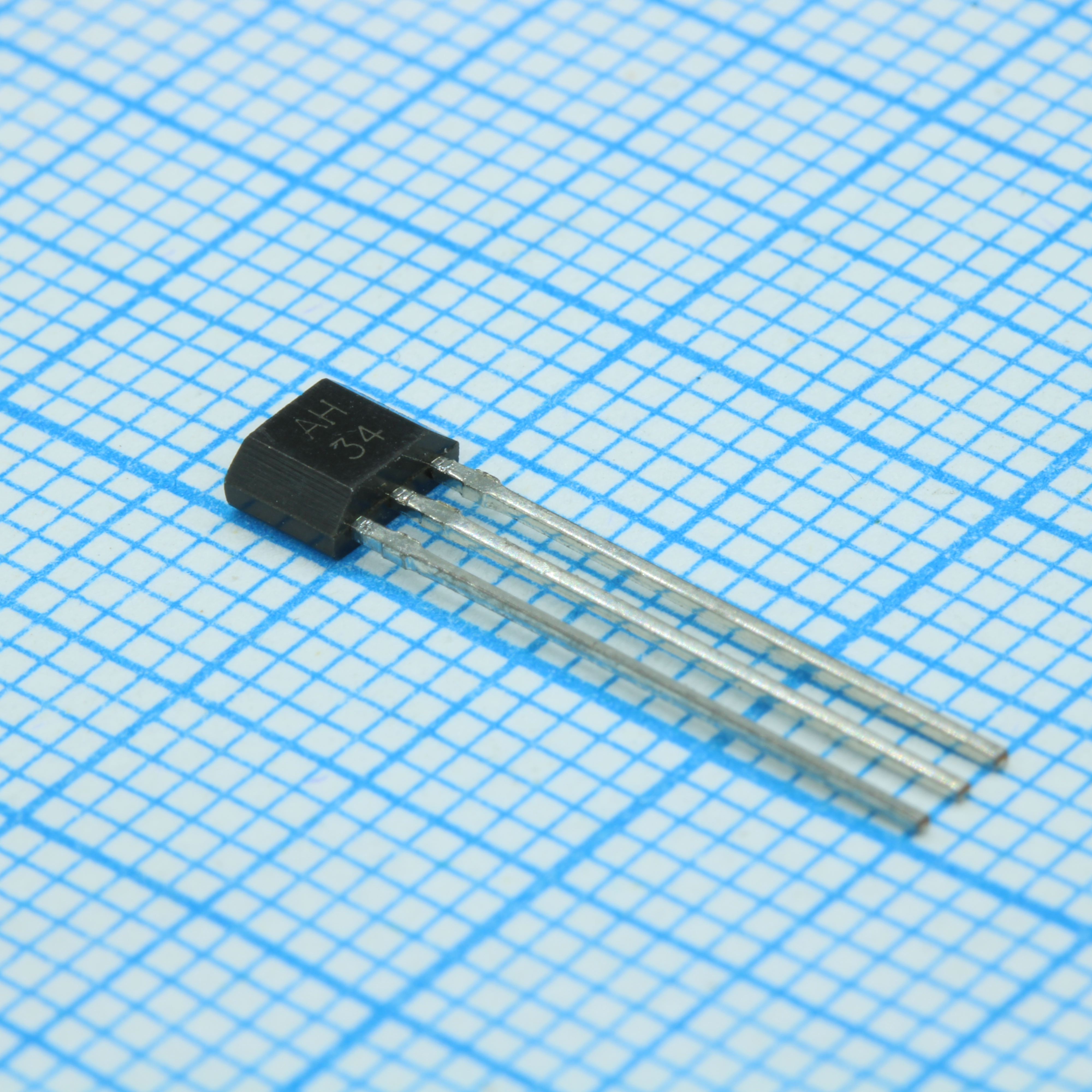

Датчик магнитного поля-защелка униполярный цифровой 3.0mT/11.0mT
У поставщика
ПроизводительAHEST
У поставщиков
2 136 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:2 136 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 17,62 |
| от 41 | 16,80 |
| от 81 | 15,74 |
| от 161 | 14,44 |
| от 321 | 13,23 |
Описание
Датчик магнитного поля-защелка от AHEST — униполярный цифровой Hall-элемент. Работает с порогами срабатывания 3.0 мТл и отпускания 11.0 мТл, выпускается в корпусе SIP3. Применяется в промышленной автоматике и системах управления положением.
Технические характеристики
| Корпус | TO-92UA |
| Упаковка | Anti-static bag, 500 pieces/bag |
| Тип монтажа | Выводной |
| Описание | Digital Unipolar Hall IC |
| Тип выхода | open-collector |
| Артикул | AH3134/L-UA |
| Hysteresis typ | 4.0mT |
| Соотв. RoHS | Да |
| REACH | Да |
| Power on time max | 30μs |
| Release point min | 3.0mT |
| Release point typ | 5.0mT |
| Output off voltage | 28V |
| Макс. ток питания | 8.0mA |
| Ток пит. тип. | 4.0mA |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 4.5V |
| Esd sensitivity hbm | 6kV |
| Operating point max | 11.0mT |
| Operating point min | 3.0mT |
| Operating point typ | 9.0mT |
| Magnetic pole active | South Pole Active |
| Output fall time max | 2μs |
| Output rise time max | 2μs |
| Reverse output voltage | -0.5V |
| Reverse supply voltage | -22V |
| Output current sink max | 50mA |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. раб. темп. | 150°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 10μA |
| Абс. макс. напряжение питания | 28V |
| Low level output voltage max | 0.5V |
| Low level output voltage min | 0V |
| Макс. температура перехода | 165°C |
| Описание (англ.) | Digital Unipolar Hall IC 3.0mT/11.0mT |
| High level output voltage max | 24V |
| High level output voltage min | 23.5V |
