Датчик магнитного поля униполярный цифровой повышенной чувствительности 1.0mT-6.0mT 28V
У поставщика
ПроизводительAHEST
У поставщиков
3 119 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:3 119 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 24 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 29,59 |
| от 113 | 27,13 |
| от 225 | 25,16 |
| от 449 | 23,46 |
| от 898 | 22,32 |
Описание

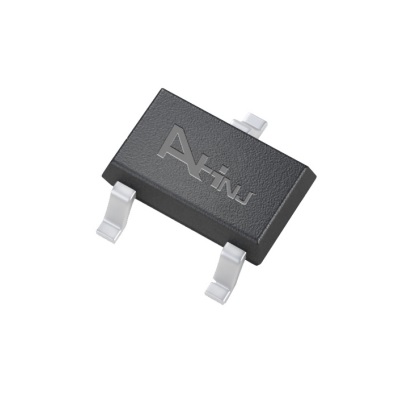

Датчик магнитного поля AH3131/K-M от AHEST — это униполярный цифровой компонент с повышенной чувствительностью. Работает при напряжении до 28 В, срабатывает при пороге 1.0–6.0 мТл, выпускается в компактном корпусе SOT23-3L. Подходит для систем промышленной автоматики и контроля положения.
Технические характеристики
| ЭСР HBM | 6kV |
| Корпус | SOT-23-3L |
| Тип монтажа | SMD |
| Active pole | South Pole |
| Тип выхода | open-collector |
| Hysteresis typ | 1.5mT |
| Соотв. RoHS | Да |
| REACH | Да |
| Magnetic polarity | unipolar |
| Power on time max | 30us |
| Размеры упаковки | A max: 1.250mm; A min: 1.050mm; D max: 3.020mm; D min: 2.820mm; B max: 0.500mm; B min: 0.300mm; C max: 0.200mm; C min: 0.100mm; A1 max: 0.100mm; A1 min: 0.000mm; A2 max: 1.150mm; A2 min: 1.050mm |
| Макс. ток питания | 8.0mA |
| Ток пит. тип. | 4.0mA |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 4.5V |
| Output fall time max | 2us |
| Output rise time max | 2us |
| Release point brp min | 1.0mT |
| Release point brp typ | 1.5mT |
| Output off voltage max | 28V |
| Operating point bop max | 6.0mT |
| Operating point bop min | 1.0mT |
| Operating point bop typ | 3.0mT |
| Output sink current max | 50mA |
| Макс. темп. хр. | 160°C |
| Мин. темп. хр. | -50°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Макс. ток утечки | 10uA |
| Reverse output voltage max | -0.5V |
| Reverse supply voltage max | -22V |
| Абс. макс. напряжение питания | 28V |
| Макс. температура перехода | 165°C |
| Описание (англ.) | High Sensitivity Digital Unipolar Hall IC 1.0mT/6.0mT 28V |
