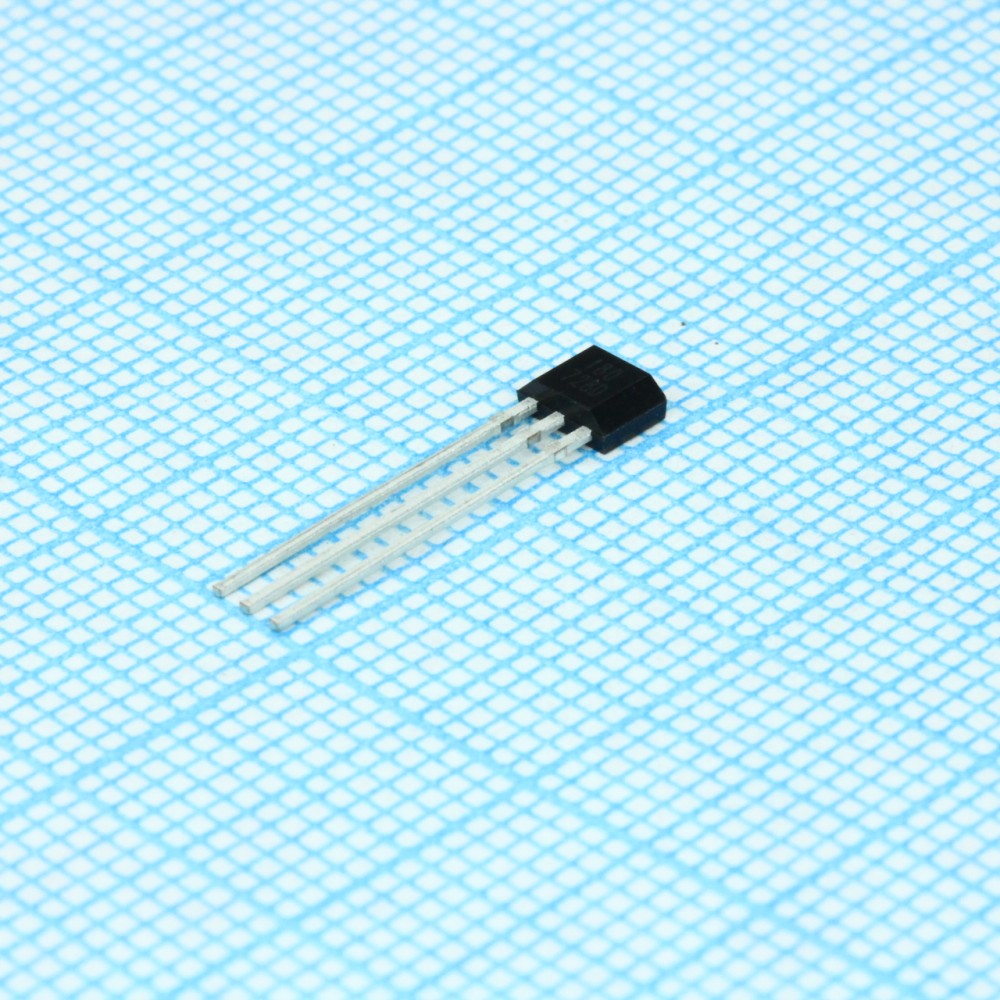

Датчик Холла AH3051/L-UA
У поставщика
У поставщиков
1 141 шт.
Норм. уп.: 500
Цены поставщиков
Склад 13
В наличии:1 141 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,19 |
| от 47 | 14,42 |
| от 93 | 13,44 |
| от 185 | 12,29 |
| от 369 | 11,24 |
Описание
Датчик Холла AH3051/L-UA от производителя AHEST предназначен для бесконтактного определения положения и измерения магнитного поля. Компонент отличается высокой чувствительностью и стабильностью выходного сигнала. Применяется в системах автоматики, управления электродвигателями и датчиках положения для промышленной и бытовой электроники.
Технические характеристики
| RoHS | EU RoHS and REACH compliant |
| Цоколевка | VCC=1, GND=2, VOUT=3 |
| ЭСР HBM | 6kV |
| Корпус | TO-92UA |
| Упаковка | anti-static bag, 500 pieces/bag |
| Функция | bipolar latch |
| Тип монтажа | through hole |
| Кол-во выводов | 3 |
| Описание | Digital bipolar-latch Hall IC with single open-collector output |
| Покрытие выводов | 100% matte tin plated leadframes |
| Тип выхода | open collector |
| Артикул | AH3051/L-UA |
| Hysteresis bh | 15mT typ |
| Power on time | 30us max |
| Ток питания | 4.0mA typ, 8.0mA max |
| Напряжение питания | 4.5V to 24V |
| Время спада выхода | 2us max |
| Время нарастания выхода | 2us max |
| Magnetic polarity | South pole active (output low on South, high on North; latched at zero field) |
| Release point brp | -8.0mT min, -7.5mT typ |
| Output off voltage | 28V |
| Operating point bop | 7.5mT typ, 8.0mT max |
| Output sink current | 50mA |
| Темп. хранения | -50C to 160C |
| Magnetic flux density | unlimited |
| Раб. температура | -40C to 150C |
| Ток утечки вых. | 10uA max |
| Reverse output voltage | -0.5V |
| Reverse supply voltage | -22V |
| Тип упаковки | Bulk (россыпь) |
| Low level output voltage | 0V to 0.5V |
| High level output voltage | 23.5V to 24V |
| Макс. температура перехода | 165C |
| Описание (англ.) | Digital Bipolar-latch Hall IC -8.0mT/8.0mT 24V |
