Датчик Холла двухканальный с ключом и выходом скорости и направления магнитного поля
У поставщика
ПроизводительAHEST
У поставщиков
826 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:826 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 60,63 |
| от 13 | 59,19 |
| от 26 | 57,17 |
| от 52 | 54,15 |
| от 103 | 50,35 |
Описание

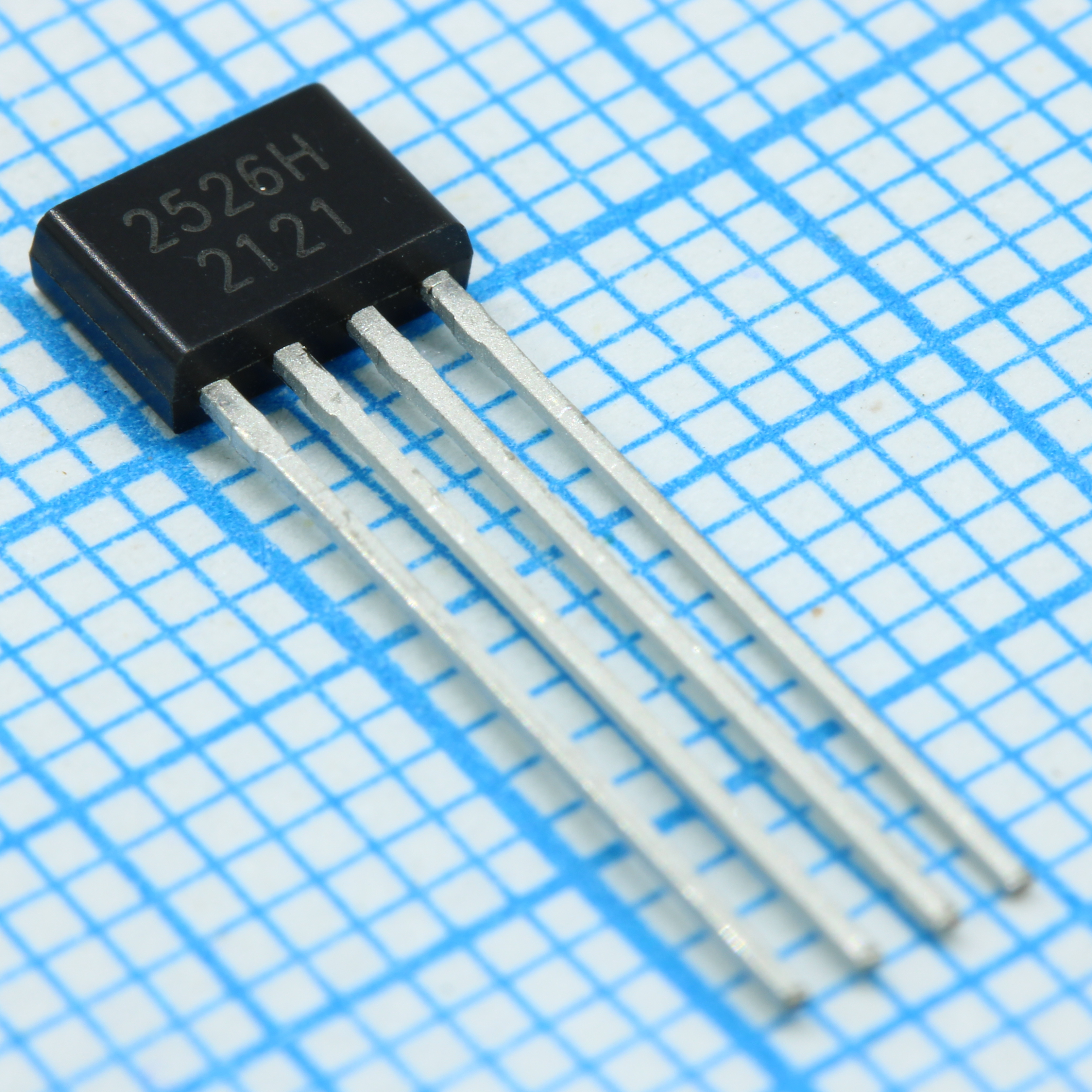

Датчик Холла AH2526VB от AHEST — двухканальный переключатель на эффекте Холла. Модель имеет выходы скорости и направления вращения магнитного поля, выпускается в корпусе SIP4. Подходит для систем промышленной автоматики и датчиков положения.
Технические характеристики
| Цоколевка | 1: VDD; 2: Direction; 3: OUTA; 4: GND |
| Bop max | 14.5mT |
| Bop min | 7.5mT |
| Bop typ | 10.0mT |
| Brp max | -7.5mT |
| Brp min | -14.5mT |
| Brp typ | -10.0mT |
| Корпус | SIP4 |
| Упаковка | Bulk, 500 pieces/bag |
| Тип монтажа | Выводной |
| Без свинца | Да |
| Кол-во выводов | 4 |
| Rds(вкл) тип. | 20Ω |
| Описание | Dual-Channel Hall Effect Switch with Both Speed and Direction Outputs |
| Esd hbm max | 4kV |
| Esd hbm min | -4kV |
| Артикул | AH2526VB |
| Производитель | Nanjing AH Electronic Science & Technology Co., Ltd. |
| Bandwidth min | 40kHz |
| Hysteresis typ | 20.0mT |
| Matte tinned lead | Да |
| Power on time max | 50µs |
| Power on time typ | 35µs |
| Макс. напр. пит. | 24V |
| Мин. напр. пит. | 3.0V |
| Макс. ток утечки | 1µA |
| Output fall time max | 0.8µs |
| Output rise time max | 0.8µs |
| Hall element distance | 1.4mm |
| Раб. ток макс. | 3.5mA |
| Operating current typ | 1.0mA |
| Output delay time max | 25µs |
| Output delay time typ | 13µs |
| Тепловое сопротивление JA | 177°C/W |
| Макс. темп. окр. среды | 150°C |
| Темп. окружающей среды мин. | -40°C |
| Output sink current max | 15mA |
| Макс. темп. хр. | 175°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Bulk (россыпь) |
| Макс. темп. перехода | 165°C |
| Темп. перехода мин. | -55°C |
| Magnetic compensation typ | 0mT |
| Output voltage absolute max | 28V |
| Output voltage absolute min | -0.5V |
| Абс. макс. напряжение питания | 28V |
| Supply voltage absolute min | -0.5V |
| Описание (англ.) | Dual-Channel Hall Effect Switch with Both Speed and Direction Outputs |
