Датчик Холла 1мА омниполярный питание 2.5В/3.3В/5В 3-Pin SC-59 лента на катушке
У поставщика
ПроизводительDIODES
У поставщиков
997 шт.
Норм. уп.: 3000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт9,42 ₽
Сумма942,00 ₽
+ доплата 490,00 ₽
В наличии997 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
от 113 — 8,75 ₽ (−7%)
Заказ со склада «Склад 13» с этой позицией — 942,00 ₽. До заказа без доплаты не хватает 16 358,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
100 шт · Склад 13 · 942,00 ₽
Описание

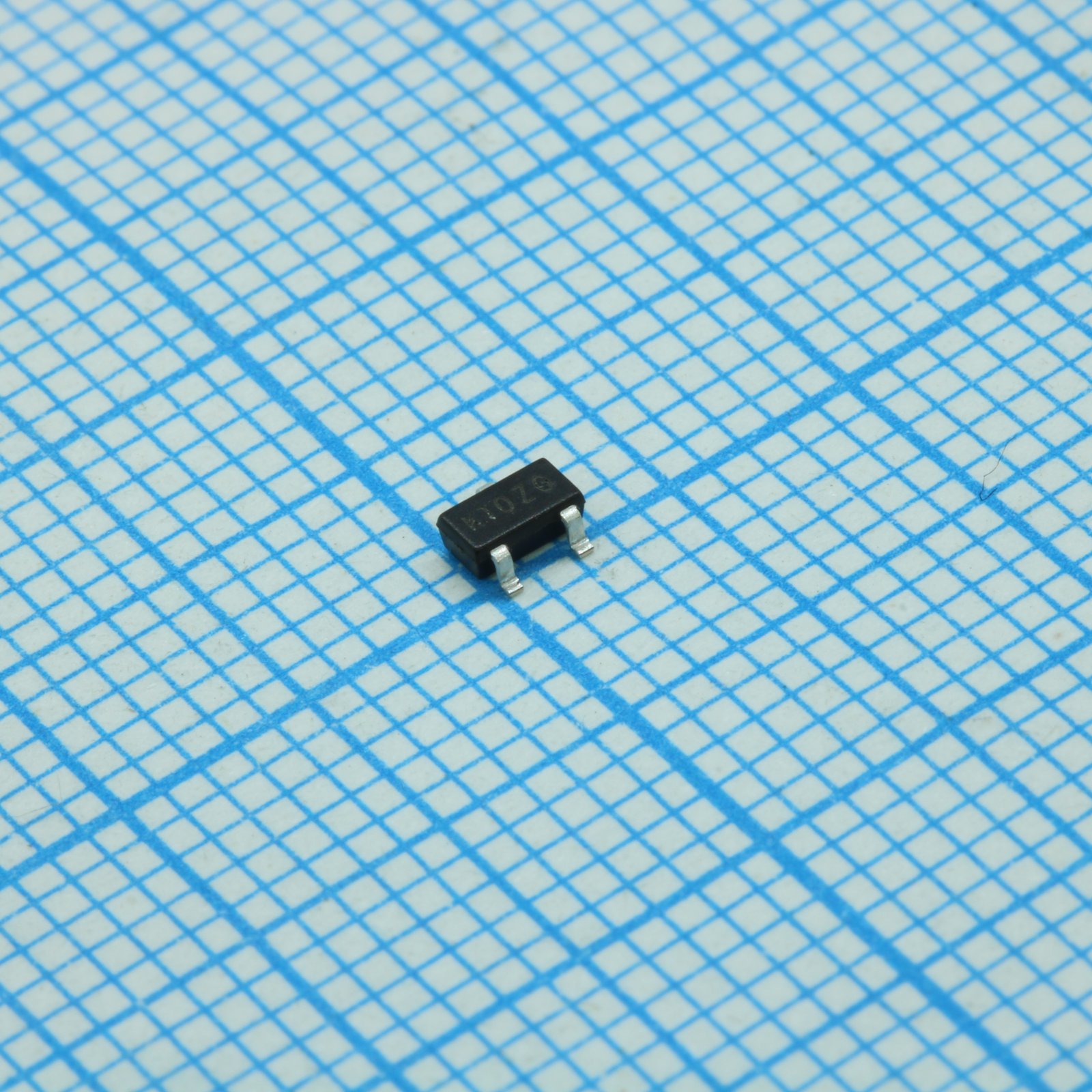

Датчик Холла AH1913-W-7 от DIODES — омниполярный переключатель с током потребления 1 мА. Работает при напряжении питания 2.5, 3.3 или 5 В, выпускается в компактном корпусе SC-59. Подходит для детекции магнитного поля в портативных устройствах и бытовой электронике.
Технические характеристики
| ЭСР HBM | 6kV |
| Кол-во выводов | 3 |
| Period max | 5.6ms |
| Period min | 1.4ms |
| Period typ | 2.8ms |
| Тип выхода | Push-pull (active low) |
| Корпус | SC-59-3 |
| Тип монтажа | SMD |
| Awake time max | 80µs |
| Awake time min | 30µs |
| Awake time typ | 45µs |
| Duty cycle typ | 1.6% |
| Тип. гистерезис | 7G |
| Тип работы | Omnipolar |
| Макс. вых. ток | 1mA |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 1.6V |
| Макс. рассеиваемая мощность | 230mW |
| Низ. напр. вых. макс. | 0.25V |
| Мин. выходное высокое напряжение | VDD-0.25V |
| Макс. темп. хр. | 150°C |
| Мин. темп. хр. | -65°C |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Supply current awake typ | 0.72mA |
| Supply current sleep typ | 0.36µA |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -40°C |
| Average supply current max | 22µA |
| Average supply current typ | 12µA |
| Описание (англ.) | Hall Effect Sensor 1mA Omnipolar 2.5V/3.3V/5V 3-Pin SC-59 T/R |
| Magnetic operate point north max | -9G |
| Magnetic operate point north min | -27G |
| Magnetic operate point north typ | -18G |
| Magnetic operate point south max | 27G |
| Magnetic operate point south min | 9G |
| Magnetic operate point south typ | 18G |
| Magnetic release point north max | -3G |
| Magnetic release point north min | -20G |
| Magnetic release point north typ | -11G |
| Magnetic release point south max | 20G |
| Magnetic release point south min | 3G |
| Magnetic release point south typ | 11G |
