Оптоволоконный приемник 50 MBd 820 nm
У поставщика
ПроизводительBroadcom
У поставщиков
4 шт.
Норм. уп.: 15
Цены поставщиков
Склад 13
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 15
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 995,87 |
| от 2 | 1 973,16 |
| от 3 | 1 943,81 |
| от 4 | 1 902,16 |
| от 5 | 1 831,41 |
Описание

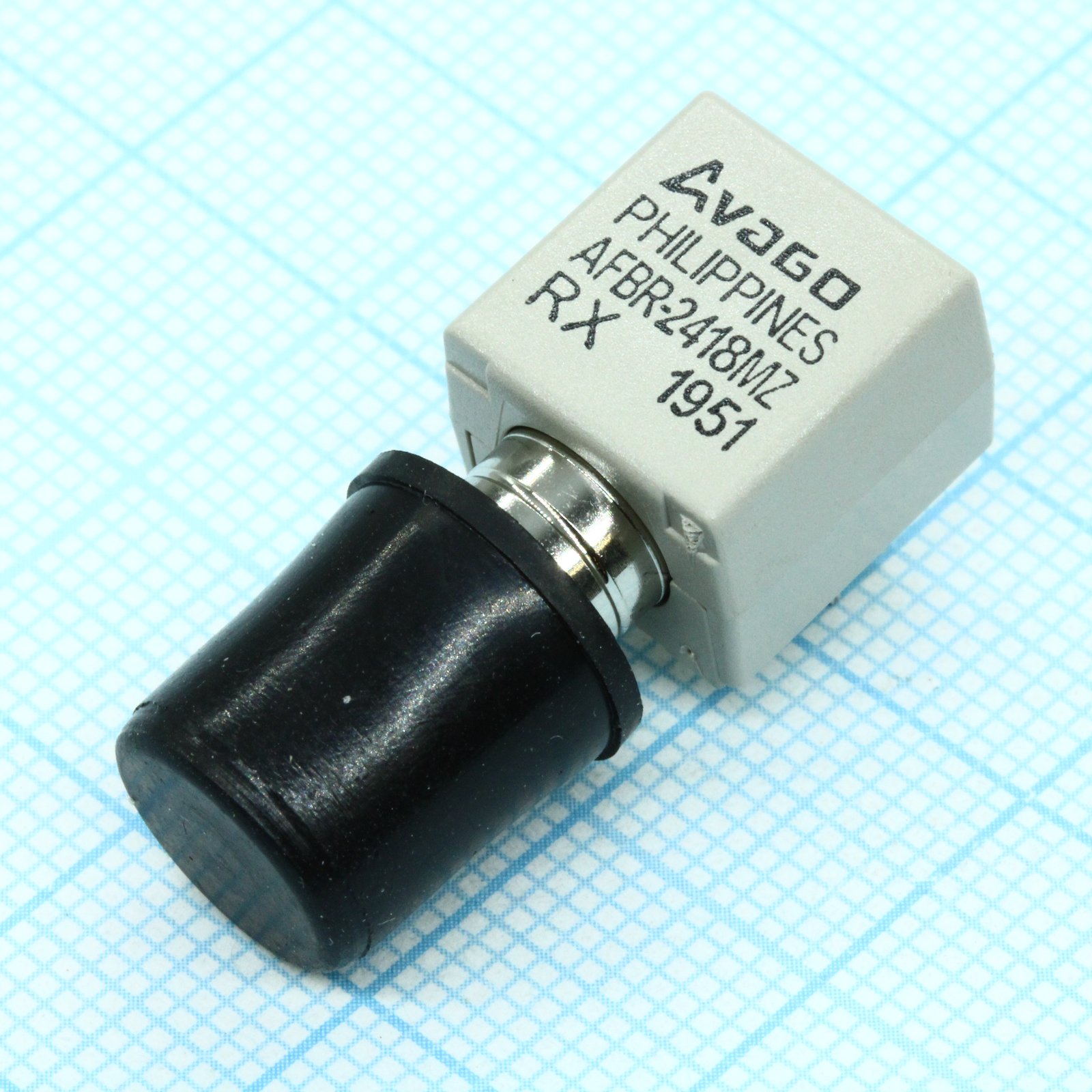

Оптоволоконный приемник Broadcom AFBR-2418MZ предназначен для работы на длине волны 820 нм. Поддерживает скорость передачи данных до 50 МБод и оснащен портом ST для подключения оптоволокна. Применяется в промышленных сетях и системах передачи данных.
Технические характеристики
| Корпус | Dual-inline package, ULTEM plastic, UL 94V-0 |
| Тип монтажа | THT |
| Скорость передачи данных | DC to 50 MBd |
| Port type | Metal ST |
| Описание | Fiber Optic Receiver with metal ST port |
| Артикул | AFBR-2418MZ |
| Output logic | CMOS/TTL |
| Receiver type | Inverting |
| Соотв. RoHS | Да |
| Описание | Fibre Optic Receivers RX DC-50MBd ML 820nm ST Metal |
| Макс. ток питания | 30 mA |
| Ток пит. тип. | 20 mA |
| Макс. напр. пит. | 5.25 V |
| Мин. напр. пит. | 3.135 V |
| Fiber size supported | 50/125 µm, 62.5/125 µm, 200 µm multimode |
| Output fall time max | 5 ns |
| Output rise time max | 5 ns |
| Max dc output current | 10 mA |
| Max link distance 200 | 100 m |
| Макс. задержка распространения | 40 ns |
| Lead soldering time max | 10 s |
| Rssi output voltage max | VCC-1 V |
| Rssi output voltage min | 0 V |
| Макс. темп. хр. | +85 °C |
| Мин. темп. хр. | -40 °C |
| Тип упаковки | Tube (туба) |
| Max link distance 50 125 | 900 m |
| Макс. раб. темп. | +85 °C |
| Мин. раб. темп. | -40 °C |
| Recommended rssi resistor | 2 kΩ |
| Max link distance 62 5 125 | 2000 m |
| Optical spectrum range max | 865 nm |
| Optical spectrum range min | 792 nm |
| Optical spectrum range typ | 820 nm |
| Pulse width distortion max | +4 ns |
| Pulse width distortion min | -4 ns |
| Recommended rssi capacitor | 100 nF |
| Абс. макс. напряжение питания | 5.5 V |
| Supply voltage absolute min | -0.3 V |
| Low level output voltage max | 0.4 V |
| Low level output voltage typ | 0.2 V |
| Optical input peak power max | +1 dBm |
| Optical input peak power min | -24 dBm |
| Rssi output responsivity typ | 0.72 A/W |
| Описание (англ.) | Fiber Optic Receiver, 50MBd, 820 nm, ST Port |
| High level output voltage max | VCC |
| High level output voltage min | 2.4 V |
| Lead soldering temperature max | 260 °C |
| Pulse width distortion init max | +8 ns |
| Pulse width distortion init min | -5 ns |
| Rssi output voltage absolute max | VCC+0.3 V |
| Rssi output voltage absolute min | -0.3 V |
