10-разрядный 4-кратный SDTV видео декодер с избыточной дискретизацией
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
153 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 13
В наличии:153 шт
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 548,90 |
| от 5 | 518,82 |
| от 10 | 494,33 |
| от 20 | 476,13 |
| от 39 | 462,59 |
Описание

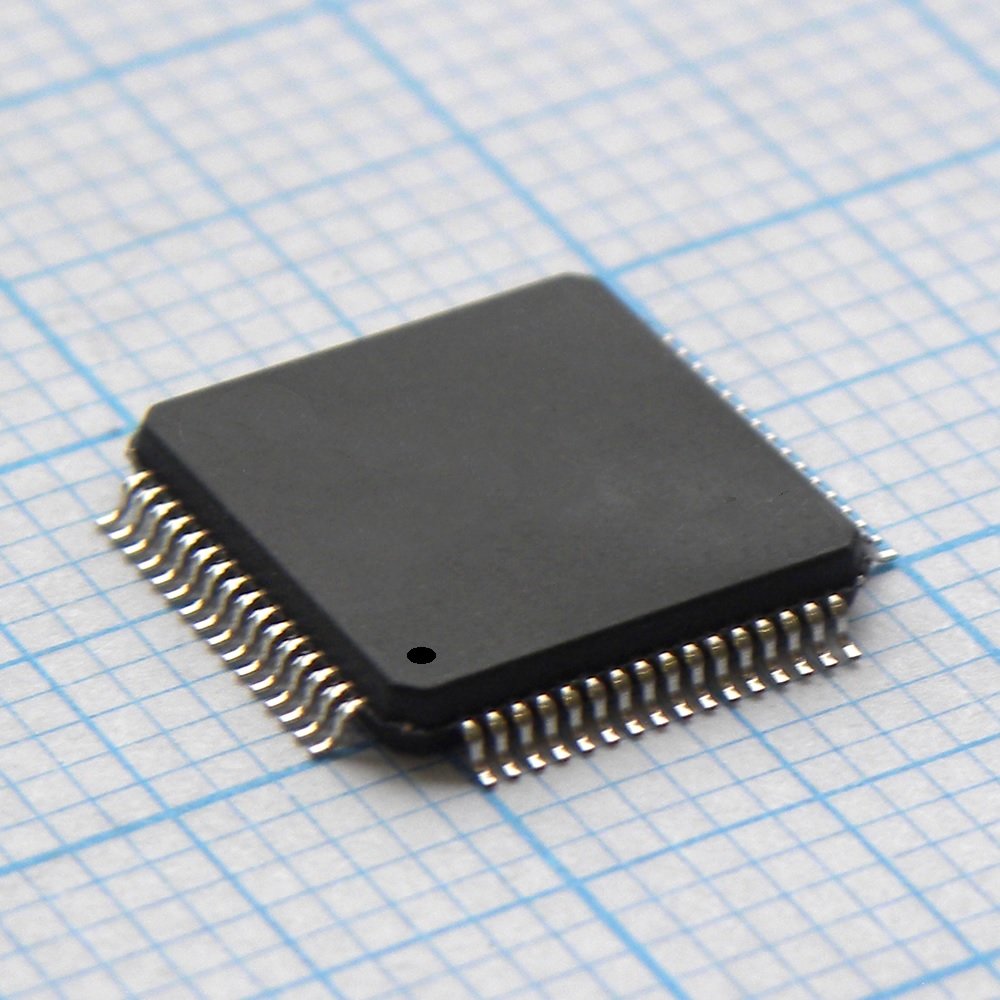

Микросхема видео декодера SDTV от Analog Devices. 10-разрядное преобразование с 4-кратной избыточной дискретизацией обеспечивает четкое изображение. Выполнена в компактном корпусе LQFP64. Применяется в системах видеонаблюдения и мультимедийных устройствах.
Технические характеристики
| Agc | integrated with adaptive peak white mode |
| Package | 64-Lead Low Profile Quad Flat Package [LQFP] |
| Корпус | LQFP |
| Process | 1.8V CMOS |
| Тип монтажа | SMD |
| Adc count | 1 |
| Кол-во выводов | 48 |
| Размеры | 7mm x 7mm |
| Описание | 10-Bit, 4x Oversampling SDTV Video Decoder |
| Артикул | ADV7180BSTZ-REEL |
| Clock output | line-locked |
| Comb filters | 5-line adaptive |
| Oversampling | 4x |
| Autodetection | NTSC/PAL/SECAM |
| Типы корпусов | 64-lead LQFP 10mm x 10mm RoHS, 48-lead LQFP 7mm x 7mm RoHS, 40-lead LFCSP 6mm x 6mm RoHS, 32-lead LFCSP 5mm x 5mm RoHS |
| Разрешение АЦП | 10-bit |
| Output signals | HS, VS, FIELD1 |
| Соотв. RoHS | Да |
| Oversampling yc | 2x |
| Power down mode | Да |
| Resolution bits | 10 |
| Vbi data slicer | full-featured with teletext (WST) support |
| Output interface | 8-bit ITU-R BT.656 YCrCb 4:2:2 |
| Control interface | 2-wire serial MPU (I2C compatible) |
| Oversampling cvbs | 4x |
| Pin compatibility | 64-lead LQFP pin compatible with ADV7181C |
| Supply voltage io | 1.8V to 3.3V |
| Video enhancement | CTI/DNR |
| Input signal range | 1.0 V analog |
| Oversampling yprpb | 2x |
| Sleep mode current | ultralow |
| Supply voltage pll | 1.8V |
| Video input channels | 3 |
| Line length variation | ±5% |
| Macrovision detection | Да |
| Supply voltage analog | 1.8V |
| Single supply possible | 1.8V |
| Supply voltage digital | 1.8V |
| Temperature commercial | -10°C to +70°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Описание (англ.) | VIDEO DECODER SDTV 64-LQFP |
| Temperature automotive qualified | -40°C to +125°C |
| Temperature industrial automotive | -40°C to +85°C |
| Рабочая температура | -40°C to +85°C |
