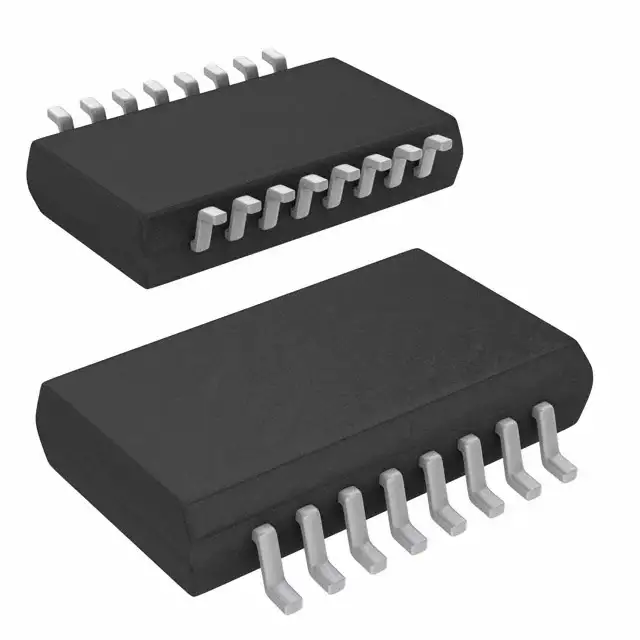

Микросхема ADUM5201ARWZ-RL
У поставщика
ПроизводительANALOG DEVICES
КатегорияДрайверы изоляторов шин данных
У поставщиков
304 шт.
Норм. уп.: 1000
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт709,61 ₽
дешевле всех
Сумма709,61 ₽
В наличии1 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт1 172,49 ₽
Сумма1 172,49 ₽
+ доплата 490,00 ₽
В наличии303 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 4 — 1 121,93 ₽ (−4%)
1 шт · Склад 2 · 709,61 ₽
Описание
Микросхема ADUM5201ARWZ-RL от Analog Devices — это изолированный интерфейс с интегрированным DC-DC преобразователем. Компонент обеспечивает гальваническую развязку шин данных и встроенное питание на выходной стороне, что упрощает проектирование схем. Решение применяется в системах промышленной автоматизации, измерительном оборудовании и там, где требуется надежная передача сигналов при отсутствии отдельного изолированного источника питания.
Технические характеристики
| Корпус | 16-lead SOIC |
| Каналы | 2 |
| Путь утечки | 7.6 mm |
| Тип монтажа | SMD |
| Описание | Dual-Channel, 2.5 kV Isolators with Integrated DC-to-DC Converter |
| Артикул | ADuM5201 |
| Применение | RS-232/RS-422/RS-485 transceivers, Industrial field bus isolation, Power supply start-up bias and gate drives, Isolated sensor interfaces, Industrial PLCs |
| Сертификация CSA | Component Acceptance Notice #5A |
| Производитель | Analog Devices |
| Уровни мощности | Вых. мощность: 500 mW; Входное напряжение: 5.0 V; Вых. напряжение: 5.0 V, Вых. мощность: 330 mW; Входное напряжение: 5.0 V; Вых. напряжение: 3.3 V, Вых. мощность: 200 mW; Входное напряжение: 3.3 V; Вых. напряжение: 3.3 V |
| Макс. скорость передачи данных | 25 Мбит/с |
| UL признание | 2500 V rms for 1 minute per UL 1577 |
| Сертификат VDE | IEC 60747-5-2 (VDE 0884, Part 2):2003-01 |
| Макс. вых. мощность | 500 mW |
| Варианты напряжения входа | 3.3 V, 5.0 V |
| Изол. напр. RMS | 2500 V rms |
| Пиковое напряжение изоляции | 560 V peak |
| Варианты выходного напряжения | 3.3 V, 5.0 V |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 105 °C |
| Пиковое напряжение изоляции VDE | 560 V peak |
| Описание (англ.) | DGTL ISO 2.5KV GEN PURP 16SOIC |
| Устойчивость к переходным помехам синфазного сигнала | >25 kV/μs |
| Рабочая температура | -40°C ~ 105°C |
