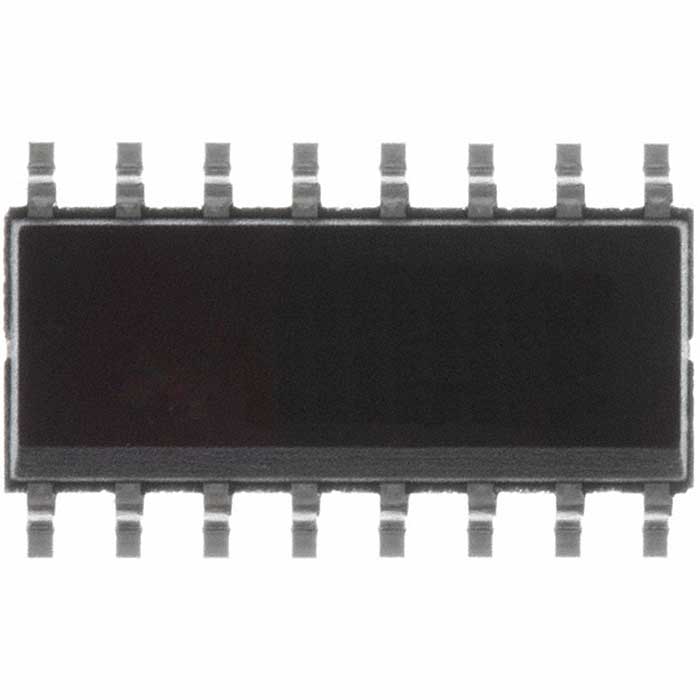

Микросхема ADUM1402ARWZ-RL
У поставщика
У поставщиков
3 320 шт.
Норм. уп.: 5
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт302,32 ₽
Сумма906,96 ₽
В наличии4 шт
от 3 штюрлицам и ИП
Склад 15срок до 10 дн.
Цена за шт—
Сумма—
В наличии1 690 шт
только упаковками по 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 307,34 ₽
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии1 626 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 5 штюрлицам и ИП
продаётся от 5 штпри 5 — 317,95 ₽
3 шт · Склад 2 · 906,96 ₽
Описание
Микросхема ADUM1402ARWZ-RL от ANALOG DEVICES — это четырёхканальный изолятор шин данных. Работает при напряжении от 2,7 до 5,5 В, выдерживает температуру от -40 до +125 °С и выпускается в корпусе SOIC-16 для поверхностного монтажа. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | Драйверы изоляторов шин данных |
| Ширина | импульса - 1000 нс |
| Серия | ADuM1400/ADuM1401/ADuM1402 |
| Вес | 8.87 |
| В упаковке | REEL, 1000 шт. |
| Корпус | SOIC-16 (SMD) |
| Каналы | 4 |
| Тип монтажа | SMD |
| Рабочая температура | -40…+125 °С |
| Технология | iCoupler |
| Описание | Quad-Channel Digital Isolators |
| Применение | General-purpose multichannel isolation, SPI interface/data converter isolation, RS-232/RS-422/RS-485 transceivers, Industrial field bus isolation, Automotive systems |
| Производитель | Analog Devices |
| Макс. скорость передачи данных | 90 Mbps |
| Скорость передачи данных, мин. | dc |
| Разрешение выхода | Да |
| Соотв. RoHS | Да |
| Диап. вх. напр. | 2,7…5,5; 5 (ном.) В |
| Преобразование уровней | 3V/5V |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.7V |
| Автомобильный | Да |
| Напряжение изоляции (UL) | 2500 V rms for 1 minute |
| Нормативные approvals | UL 1577, CSA Component Acceptance Notice 5A, VDE DIN V VDE V 0884-10, TÜV IEC/EN/UL/CSA 61010-1 |
| Конфигурация каналов | 2 forward / 2 reverse (ADuM1402) |
| Ном. напряжение питания | 3V/5V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Искажение ширины импульса, макс. | 2 ns |
| Пиковое напряжение изоляции VDE | 560 V peak |
| Двунаправленная связь | Да |
| Макс. рассогласование каналов | 2 ns |
| Макс. ток на канал 3 В, 10 Мбит/с | 2.1 mA |
| Макс. ток на канал 3 В, 90 Мбит/с | 20 mA |
| Ток на канал, 5 В, 10 Мбит/с, макс. | 3.5 mA |
| Ток на канал, 5 В, 90 Мбит/с, макс. | 31 mA |
| Устойчивость к синфазным помехам, мин. | 25 kV/μs |
| Макс. ток на канал 3 В, 0,2 Мбит/с | 0.7 mA |
| Ток на канал, 5 В, 0.2 Мбит/с, макс. | 1.0 mA |
