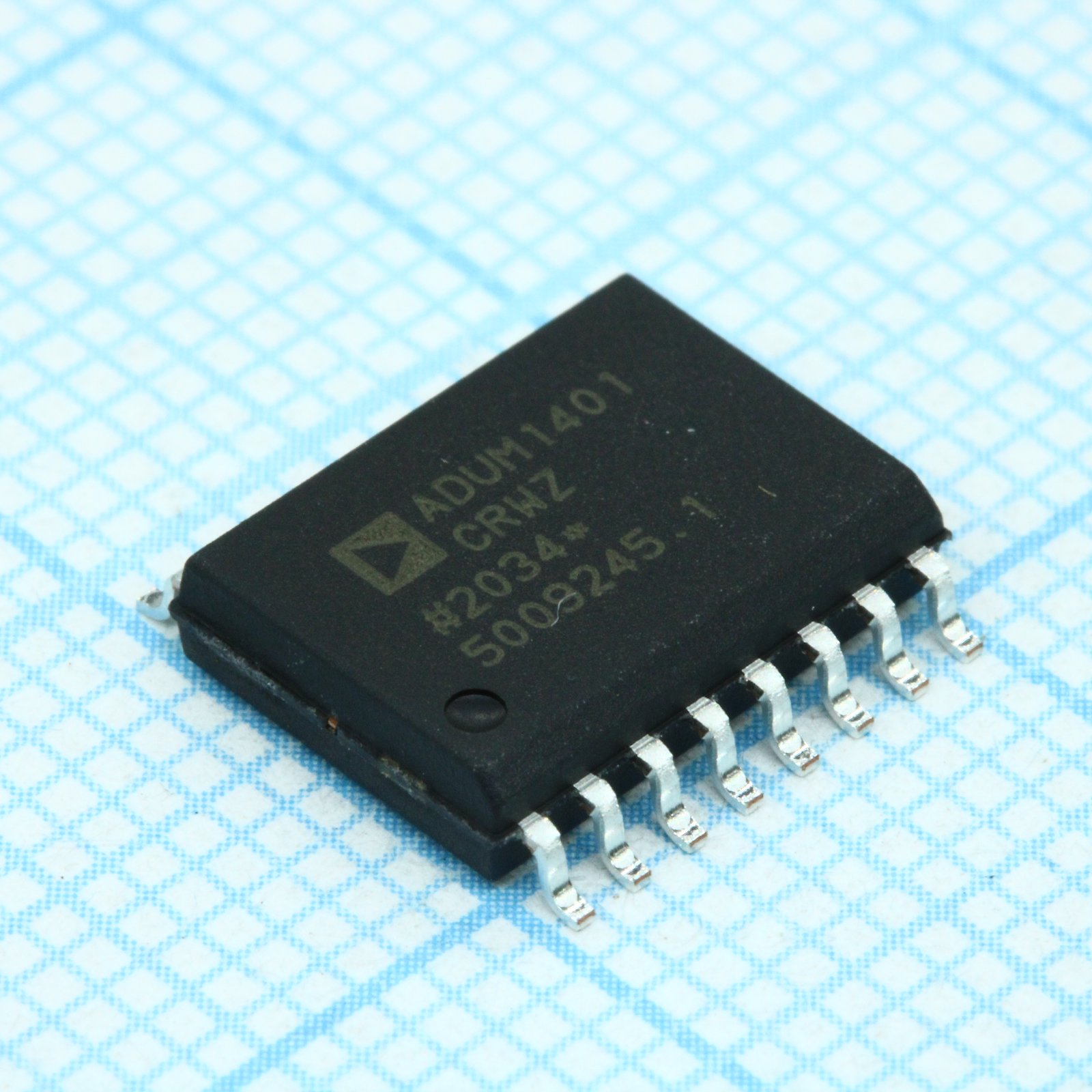

Микросхема ADUM1401CRWZ-RL
У поставщика
У поставщиков
208 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт433,62 ₽
Сумма867,24 ₽
+ доплата 490,00 ₽
В наличии208 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 409,49 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 867,24 ₽. До заказа без доплаты не хватает 16 432,76 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 867,24 ₽
Описание
Микросхема ADUM1401CRWZ-RL от Analog Devices представляет собой четырёхканальный цифровой изолятор на основе технологии iCoupler. Обеспечивает гальваническую развязку сигналов с высокой скоростью передачи данных и низким энергопотреблением. Применяется для защиты цепей в промышленной автоматике, системах управления и интерфейсах связи.
Технические характеристики
| Серия | ADuM1400/ADuM1401/ADuM1402 |
| Корпус | 16-выводной SOIC широкий корпус |
| Каналы | 4 |
| Тип монтажа | SMD |
| Технология | iCoupler |
| Описание | Quad-Channel Digital Isolators |
| Артикул | ADuM1401 |
| Стандарт UL | UL 1577 |
| Применение | General-purpose multichannel isolation, SPI interface/data converter isolation, RS-232/RS-422/RS-485 transceivers, Industrial field bus isolation, Automotive systems |
| Csa standard | CSA Component Acceptance Notice 5A |
| Производитель | Analog Devices |
| Tuv standard | IEC/EN/UL/CSA 61010-1 |
| Стандарт VDE | DIN V VDE V 0884-10 (VDE V 0884-10):2006-12 |
| Макс. скорость передачи данных | 90 Mbps |
| Скорость передачи данных, мин. | dc |
| Разрешение выхода | Да |
| Соотв. RoHS | Да |
| Преобразование уровней | 3 V/5 V |
| Supply voltage 3v | 3 V |
| Supply voltage 5v | 5 V |
| Макс. напр. пит. | 5.5 V |
| Мин. напр. пит. | 2.7 V |
| Автомобильный | Да |
| Напряжение изоляции (UL) | 2500 V rms for 1 minute |
| Конфигурация каналов | 3 forward / 1 reverse |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Макс. раб. темп. | 125 °C |
| Operating temperature 105c | 105 °C |
| Искажение ширины импульса, макс. | 2 ns |
| Пиковое напряжение изоляции VDE | 560 V peak |
| Описание (англ.) | Digital Isolator CMOS 4-CH 90Mbps 16-Pin SOIC W T/R |
| Макс. рассогласование каналов | 2 ns |
| Макс. ток на канал 3 В, 10 Мбит/с | 2.1 mA |
| Макс. ток на канал 3 В, 90 Мбит/с | 20 mA |
| Ток на канал, 5 В, 10 Мбит/с, макс. | 3.5 mA |
| Ток на канал, 5 В, 90 Мбит/с, макс. | 31 mA |
| Устойчивость к синфазным помехам, мин. | 25 kV/μs |
| Макс. ток на канал 3 В, 0,2 Мбит/с | 0.7 mA |
| Ток на канал, 5 В, 0.2 Мбит/с, макс. | 1.0 mA |
