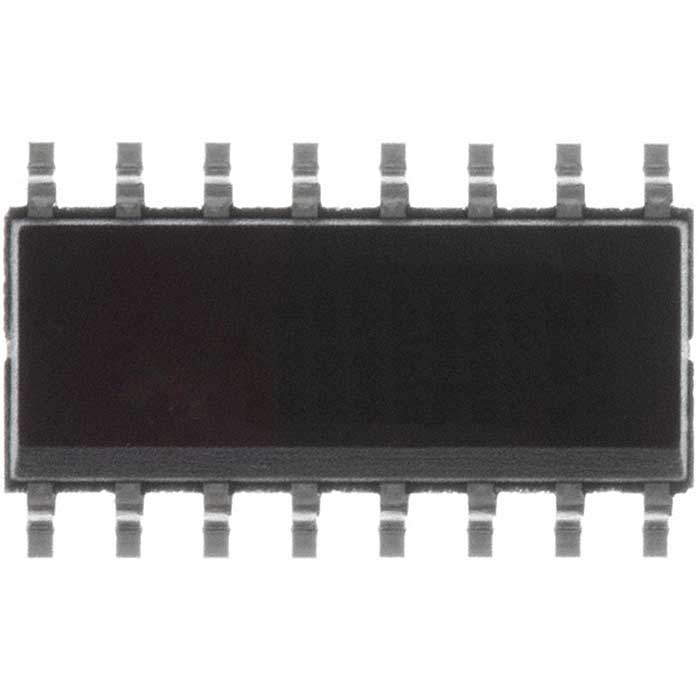

Микросхема ADUM1301ARWZ-RL
В наличии
На своём складе
575 шт.
Норм. уп.: 1
У поставщиков
8 478 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 171,52 |
| от 6 | 166,92 |
| от 12 | 164,61 |
| от 25 | 161,16 |
Цены поставщиков
Склад 13
В наличии:8 478 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 300,91 |
| от 26 | 286,42 |
| от 52 | 276,72 |
| от 104 | 268,19 |
| от 207 | 262,42 |
Описание
Микросхема ADUM1301ARWZ-RL от Analog Devices — это драйвер изолятора шин данных. Работает при напряжении от 2,7 до 5,5 В, выдерживает импульсы до 1000 нс и предназначена для поверхностного монтажа в корпусе SOIC-16. Подходит для промышленной автоматики и систем управления.
Технические характеристики
| Тип | Драйверы изоляторов шин данных |
| Ширина | импульса - 1000 нс |
| Вес | 1 |
| В упаковке | REEL, 1000 шт. |
| Корпус | SOIC-16 (SMD) |
| Каналы | 3 |
| Тип монтажа | SMD |
| Скорость передачи данных | dc to 90 Mbps (NRZ) |
| Рабочая температура | -40…+125 °С |
| Размеры | 16-lead SOIC wide body (standard dimensions, e.g., 10.30mm x 7.50mm) |
| Технология | iCoupler |
| Описание | Triple-Channel Digital Isolator |
| Артикул | ADUM1301ARWZ-RL |
| Output enable | Yes (VE1, VE2 pins) |
| Configurations | ADuM1301: VIA->VOA, VIB->VOB, VOC<-VIC (reverse channel) |
| Соотв. RoHS | Да |
| Диап. вх. напр. | 2,7…5,5; 5 (ном.) В |
| Одобр. безоп. | UL 1577 2500V rms, CSA Component Acceptance Notice 5A, VDE V 0884-10 (V=560V peak), TÜV IEC/EN/UL/CSA 61010-1 |
| Напр. изоляции | 2500V rms (UL1577, 1 minute) |
| Level translation | 3V/5V |
| Package lead free | Да |
| Задержка распространения | Not explicitly stated in excerpt, but typical for ADuM1301 |
| Темп. диапазон | -40°C to +125°C (operating, high temp 125°C) |
| Автомобильный | Да |
| Power consumption 3v | 10 mbps: 2.2mA per channel max; 90 mbps: 20mA per channel max; 0 to 2 mbps: 0.8mA per channel max |
| Power consumption 5v | 10 mbps: 3.5mA per channel max; 90 mbps: 32mA per channel max; 0 to 2 mbps: 1.2mA per channel max |
| Диапазон питания | 2.7V to 5.5V |
| Искажение длительности импульса | 2ns maximum (CRW grade) |
| Bidirectional communication | Yes (ADuM1301 has one reverse channel) |
| Channel to channel matching | 2ns maximum (CRW grade) |
| Common mode transient immunity | >25kV/μs |
