Документация
MSC-51 8K-Flash/256-RAM/640-EEPROM 8 x 12-бит АЦП + 2 x 12-бит ЦАП
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
320 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:320 шт
Срок поставки: до недели
Норм. уп.: 800
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 861,77 |
| от 6 | 1 791,21 |
| от 12 | 1 743,99 |
| от 23 | 1 702,46 |
| от 46 | 1 674,38 |
Описание

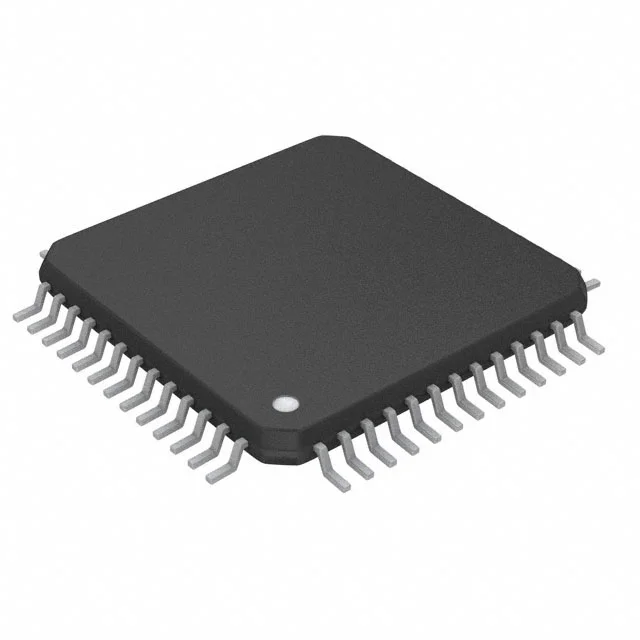

Микроконтроллер ADUC812BSZ-REEL от Analog Devices построен на ядре MCS-51. Оснащён 8 КБ флеш-памяти, 256 байт ОЗУ и 640 байт EEPROM, а также встроенными 12-битными АЦП и ЦАП. Работает в корпусе PQFP52 при температурах от -40 до +85 °C. Применяется в промышленной автоматике и измерительных системах.
Технические характеристики
| SPI | Да |
| Сердечник | 8051-compatible |
| Uart | Да |
| Таймеры | 3 x 16-bit |
| Корпус | 52-lead plastic quad flatpack (PQFP) |
| Категория | MicroConverter Multichannel 12-Bit ADC with Embedded Flash MCU |
| Dac type | voltage output |
| Data ram | 256B |
| Линии ввода-вывода | 32 |
| Тип монтажа | SMD |
| I2c speed | 400kHz |
| Описание | MCS-51 8K Flash/256 RAM/640 EEPROM, 8x12-bit ADC, 2x12-bit DAC |
| Артикул | ADUC812BSZ-REEL |
| Power modes | Normal, Idle, Power-Down |
| Каналы АЦП | 8 |
| Каналы ЦАП | 2 |
| Cpu clock max | 16MHz |
| Adc dma to ram | Да |
| Dma controller | Да |
| Напряжение питания | 3V and 5V |
| Track and hold | Да |
| Сторожевой таймер | Да |
| Self calibrating | Да |
| Частота АЦП | 200kSPS |
| Cpu clock nominal | 12MHz |
| Flash data memory | 640B |
| Interrupt sources | 9 |
| Parallel io ports | P0-P3 |
| Темп. диапазон | industrial |
| Package lead count | 52 |
| Temperature sensor | Да |
| Adc resolution bits | 12 |
| Dac resolution bits | 12 |
| Flash program memory | 8KB |
| Power supply monitor | Да |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Adc voltage reference tc | 100ppm/°C |
| High current drive port3 | Да |
| Interrupt priority levels | 2 |
| Internal reference voltage | 2.5V |
| External data address space | 16MB |
| Описание (англ.) | MCU 8BIT 8KB FLASH 52MQFP |
| External program address space | 64KB |
| Рабочая температура | -40В°C ~ 85В°C |
