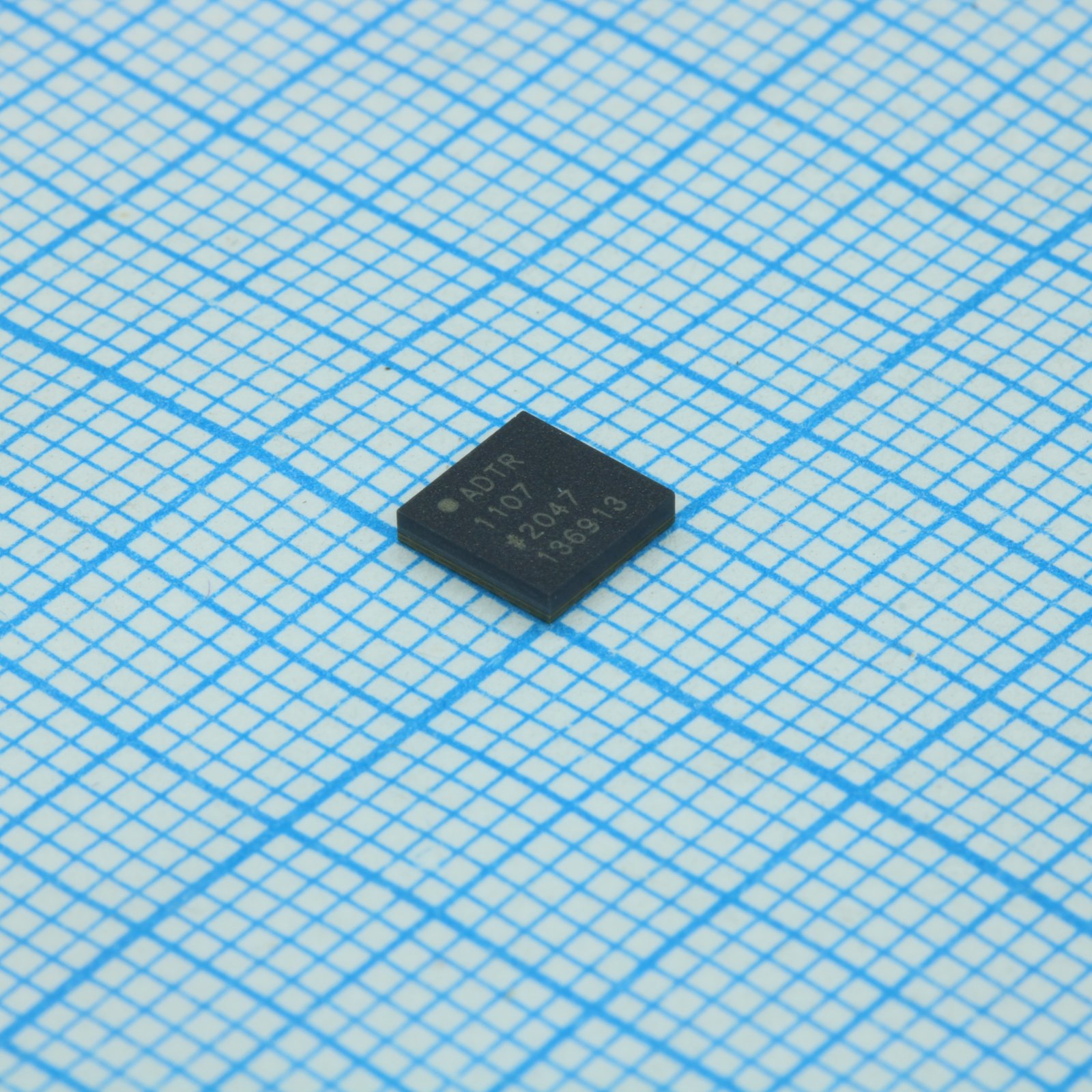

Входной каскад с малошумящим усилителем 6.5...21.5дБ 6....18ГГц 24-Pin LGA EP лента на катушке
У поставщика
ПроизводительANALOG DEVICES
КатегорияМикросхемы
У поставщиков
1 шт.
шт
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт14 963,26 ₽
Сумма14 963,26 ₽
+ доплата 490,00 ₽
В наличии1 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
Заказ со склада «Склад 13» с этой позицией — 14 963,26 ₽. До заказа без доплаты не хватает 2 336,74 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 14 963,26 ₽
Описание
Входной каскад с малошумящим усилителем от ANALOG DEVICES. Работает в диапазоне частот от 6 до 18 ГГц с коэффициентом усиления от 6,5 до 21,5 дБ. Выполнен в компактном корпусе LGA24. Применяется в высокочастотных приёмных трактах и радиооборудовании.
Технические характеристики
| Oip3 rx | 26dBm |
| Oip3 tx | 31dBm |
| Корпус | LGA24 |
| Тип монтажа | SMD |
| Op1db rx | 12dBm to 14dBm |
| Op1db tx | 21dBm to 23dBm |
| Время нарастания/спада | 2ns |
| Coupling factor | 23.5dB (6-14GHz), 18dB (14-18GHz) |
| Диап. частот | 6GHz to 18GHz |
| Noise figure tx | 9dB (6-14GHz), 6.5dB (14-18GHz) |
| Vgg lna voltage | 0V (self-biased) |
| Gain flatness rx | ±0.6dB (6-14GHz), ±0.9dB (14-18GHz) |
| Gain flatness tx | ±0.8dB (6-14GHz), ±0.6dB (14-18GHz) |
| Turn on off time | 10ns |
| Размеры упаковки | 5mm x 5mm |
| Input return loss rx | 13dB |
| Input return loss tx | 13dB |
| Quiescent current pa | 220mA |
| Vgg pa voltage range | -1.75V to -0.25V |
| Раб. температура | 25°C (typical) |
| Output return loss rx | 14dB |
| Output return loss tx | 15dB |
| Quiescent current lna | 80mA |
| Supply voltage vdd pa | 3.3V to 5.5V |
| Supply voltage vdd sw | 3.3V |
| Isolation ant to tx in | 32dB |
| Negative supply vss sw | -3.3V |
| Rf settling time 0 1db | 17ns |
| Supply voltage vdd lna | 2.0V to 3.6V |
| Isolation ant to rx out | 64dB |
| Rf settling time 0 05db | 22ns |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Isolation rx out to tx in | 48dB |
| Isolation tx in to rx out | 40dB |
| Saturated output power tx | 25dBm |
| Receive state noise figure | 2.5dB |
| Описание (англ.) | LNA RF Front End 6.5dB 21.5dB 24-Pin LGA EP T/R |
| Receive state small signal gain | 17.5dB to 18dB |
| Transmit state small signal gain | 21.5dB to 22dB |
