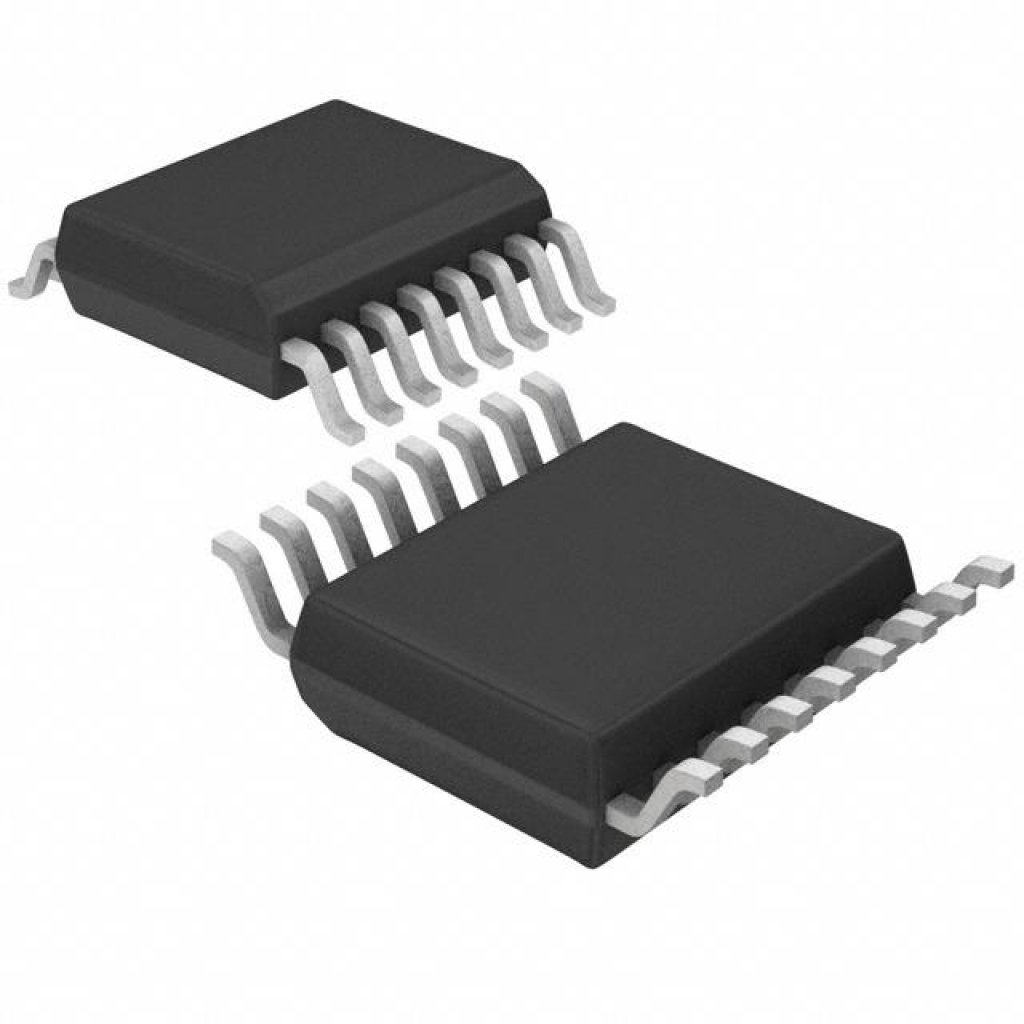

Аналого-цифровой преобразователь ADS7846E/2K5
У поставщика
У поставщиков
19 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:19 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 261,33 |
| от 4 | 257,35 |
| от 7 | 252,09 |
| от 13 | 244,32 |
| от 25 | 231,89 |
Описание
ADS7846E/2K5 — это 12-битный аналого-цифровой преобразователь от Texas Instruments, выполненный в компактном корпусе. Микросхема предназначена для работы с резистивными сенсорными экранами, обеспечивая высокую точность и низкое энергопотребление. Встроенный драйвер сенсорной панели и интерфейс SPI делают её удобным решением для портативных устройств и систем управления.
Технические характеристики
| Тип монтажа | SMD |
| Интерфейс | QSPI/SPI 3-wire |
| Без свинца | yes (RoHS compliant per ordering info) |
| Разрешение | 12 bits |
| Data format | straight binary |
| Offset error | ±6 LSB |
| Корпус | SSOP16 |
| Aperture delay | 30ns typ |
| Aperture jitter | 100ps typ |
| Чувствит. к ЭСР | handling precautions required |
| Acquisition time | 3 clock cycles |
| Drive current max | 50mA |
| Рассеиваемая мощность | 1.8mW typ at 2.7V |
| Package designator | DBQ |
| Power down current | 3µA typ |
| Макс. тактовая частота | 125kHz |
| Макс. рабочее напряжение | 5.25V |
| Мин. раб. напр. | 2.2V |
| Power supply rejection | 70dB |
| Gain error external ref | ±4 LSB |
| Maximum throughput rate | 125kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Analog input capacitance | 25pF typ |
| Integral linearity error | ±2 LSB |
| Internal reference drift | 15 ppm/°C |
| Multiplexer settling time | 500ns typ |
| Диап. темп. хр. | -65°C to +150°C |
| Internal reference voltage | 2.5V typ |
| Temperature accuracy temp0 | ±3°C |
| Battery monitor input range | 0.5V to 6V |
| Digital input logic low max | 0.8V |
| Диап. раб. темп. | -40°C to +85°C |
| Analog input leakage current | 0.1µA typ |
| Channel to channel isolation | 100dB at 50kHz |
| Digital input logic high min | 0.7 * VCC |
| Digital output logic low max | 0.4V |
| Макс. температура перехода | +150°C |
| Quiescent current at 12 5khz | 220µA typ |
| Temperature resolution temp0 | 0.3°C |
| Описание (англ.) | Resistive Touch Screen 4-Wire 16-Pin SSOP T/R |
| Digital output logic high min | 0.8 * VCC |
| Temperature measurement range | -40°C to +85°C |
| Quiescent current internal ref on | 780µA typ |
| Sampling dynamics conversion time | 12 clock cycles |
| Specified performance voltage max | 3.6V |
| Specified performance voltage min | 2.7V |
| Temperature accuracy differential | ±2°C |
| Quiescent current internal ref off | 280µA typ |
| Temperature resolution differential | 1.6°C |
| Internal reference quiescent current | 500µA typ |
| Battery monitor accuracy external ref | ±2% |
| Battery monitor accuracy internal ref | ±3% |
| Switch driver on resistance y plus x plus | 5Ω typ |
| Switch driver on resistance y minus x minus | 6Ω typ |
