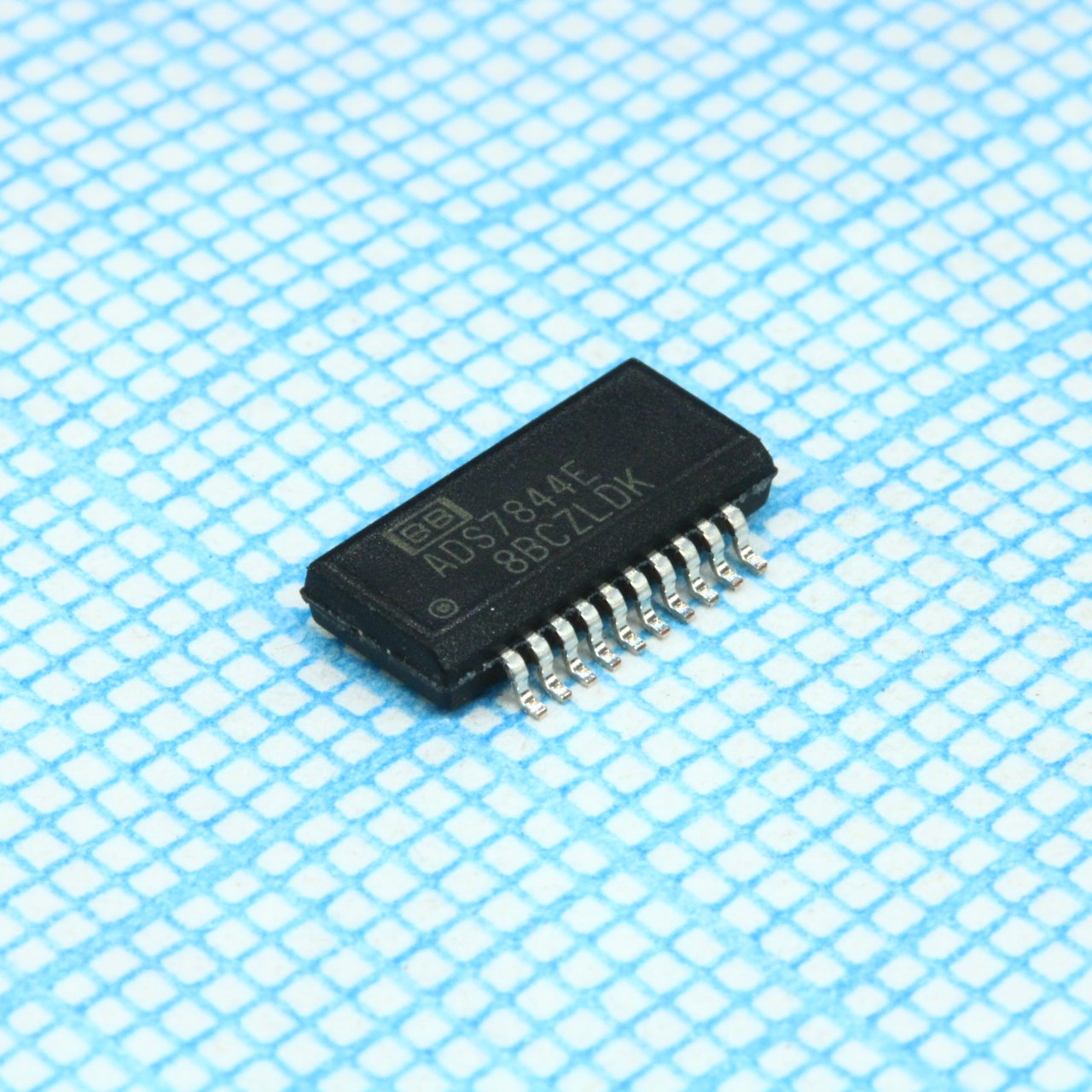

12-разрядный 8-канальный АЦП с последовательным выходом
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
205 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:205 шт
Срок поставки: до недели
Норм. уп.: 2500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 720,38 |
| от 4 | 682,17 |
| от 8 | 651,03 |
| от 16 | 627,91 |
| от 32 | 610,70 |
Описание
Texas Instruments выпускает 12-разрядный 8-канальный АЦП с последовательным выходом. Микросхема работает в корпусе SSOP20 при температурах от -40 до +85 °C. Подходит для многоканального сбора данных в промышленной автоматике и измерительном оборудовании.
Технические характеристики
| Шум | 30µVrms |
| Корпус | QSOP-20 |
| Каналы | 8 single-ended or 4 differential |
| Тип монтажа | SMD |
| Разрешение | 12 Bits |
| Data format | Straight Binary |
| Логическое семейство | CMOS |
| Shutdown pin | SHDN active low |
| Aperture delay | 30ns |
| Gain error max | ±4 LSB (standard), ±3 LSB (B grade) |
| Aperture jitter | 100ps |
| Conversion time | 12 Clock Cycles |
| Acquisition time | 3 Clock Cycles |
| Alternate source | MAX147 |
| Offset error max | ±3 LSB |
| Последовательный интерфейс | Synchronous serial |
| Вх. емкость | 25pF |
| Package designator | DBQ |
| Power down current | 3µA (max) |
| Макс. напр. пит. | 5V |
| Мин. напр. пит. | 2.7V |
| Throughput rate 5v | 200kHz |
| Conversion rate max | 200kHz |
| Power dissipation 5v | 4.5mW (typ) |
| Quiescent current 5v | 550µA (typ), 900µA (max) |
| Throughput rate 2 7v | 125kHz |
| Вх. ток утечки | ±1µA |
| Power dissipation 2 7v | 1.8mW (typ) |
| Power supply rejection | 70dB |
| Quiescent current 2 7v | 280µA (typ), 650µA (max) |
| Reference voltage range | 0.1V to +VCC |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Digital input low voltage | -0.3V to +0.8V |
| Multiplexer settling time | 500ns |
| Serial clock frequency 5v | 3.2MHz |
| Digital output low voltage | 0.4V (max) |
| Reference input current 5v | 45µA (typ), 100µA (max) |
| Диап. раб. темп. | -40°C to +85°C |
| Serial clock frequency 2 7v | 2MHz |
| Supply voltage specified 5v | 4.75V to 5.25V |
| Integral linearity error max | ±2 LSB (standard), ±1 LSB (B grade) |
| Reference input current 2 7v | 13µA (typ), 40µA (max) |
| Total harmonic distortion 5v | -76dB (typ), -78dB (max) |
| Описание (англ.) | 12-BIT 8-CHANNEL A/D 20-QSOP |
| Digital input high voltage 5v | 3.0V to 5.5V |
| Supply voltage specified 2 7v | 2.7V to 3.6V |
| Digital output high voltage 5v | 3.5V (min) |
| Spurious free dynamic range 5v | 76dB (min), 78dB (typ) |
| Total harmonic distortion 2 7v | -75dB (typ), -77dB (max) |
| Channel to channel isolation 5v | 120dB |
| Differential linearity error max | ±1 LSB |
| Digital output high voltage 2 7v | +VCC*0.8 (min) |
| Reference resistance dclk static | 5GΩ |
| Spurious free dynamic range 2 7v | 78dB (min), 80dB (typ) |
| Channel to channel isolation 2 7v | 100dB |
| Input voltage range positive input | -0.2V to +VCC+0.2V |
| Signal to noise plus distortion 5v | 71dB (min), 72dB (typ) |
| Signal to noise plus distortion 2 7v | 71dB (min), 72dB (typ) |
| Input voltage range negative input 5v | -0.2V to +1.25V |
| Рабочая температура | -40В°C ~ 85В°C |
| Input voltage range negative input 2 7v | -0.2V to +0.2V |
