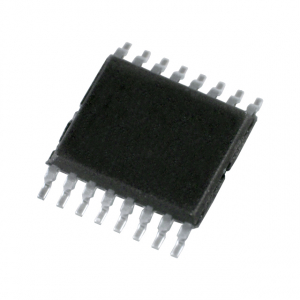

Микросхема ADS7828E/250
У поставщика
У поставщиков
5 шт.
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 687,24 |
Цены поставщиков
РадиоЧип
В наличии:5 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 687,24 |
Технические характеристики
| Тип | Analog-to-Digital Converter |
| Шум | 33µVRMS |
| Vih max | VDD+0.5V |
| Vih min | 0.7×VDD |
| Vil max | 0.3×VDD |
| Vil min | -0.3V |
| Vol max | 0.4V |
| Каналы | 8 |
| Тип монтажа | SMD |
| Интерфейс | I2C |
| Data format | Straight Binary |
| I2c address | 10010 binary (7-bit address with A0, A1) |
| Выводы корпуса | 16 |
| Тип упаковки | TSSOP-16 |
| Ordering info | ADS7828E/250, Tape and Reel, 250 units |
| Gain error max | ±4LSB |
| Conversion time | 6µs |
| I2c speed modes | Standard, Fast, High-Speed |
| Resolution bits | 12 |
| Offset error max | ±3LSB |
| Вх. емкость | 25pF |
| Sampling rate max | 50kHz |
| Размеры упаковки | 5.0mm x 4.4mm (typical TSSOP-16) |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.7V |
| Digital logic family | CMOS |
| Full scale input span | 0V to VREF |
| Вх. ток утечки | ±1µA |
| Макс. потребление | 1000µW |
| Power consumption typ | 675µW |
| Макс. ток покоя | 320µA |
| Ток покоя тип. | 225µA |
| Отношение сигнал/шум | 72dB |
| Power down current typ | 70µA (High-Speed mode, wrong address) |
| Power supply rejection | 82dB |
| Макс. темп. хр. | +150°C |
| Мин. темп. хр. | -65°C |
| External reference range | 0.05V to VDD |
| Internal reference drift | 15ppm/°C |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Суммарный коэффициент гармоник | -82dB |
| Internal reference voltage | 2.5V |
| Full power down current max | 3000nA |
| Full power down current typ | 400nA |
| Spurious free dynamic range | 86dB |
| Channel to channel isolation | 120dB |
| Input voltage range negative | -0.2V to +0.2V |
| Input voltage range positive | -0.2V to VDD+0.2V |
| Integral linearity error max | ±2LSB |
| Signal to noise plus distortion | 71dB |
| Differential linearity error max | -1LSB/+2LSB |
| Differential linearity error typ | ±1LSB |
| Internal reference output impedance | 110Ω |
