АЦП 24-бит прецизионный, 4 входа дельта-сигма
У поставщика
ПроизводительTexas Instruments
КатегорияМикросхемы
У поставщиков
663 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:463 шт
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 750,20 |
| от 13 | 718,16 |
| от 26 | 696,73 |
| от 51 | 677,87 |
| от 102 | 665,11 |
Склад 12
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 776,25 |
| от 5 | 556,83 |
| от 50 | 524,06 |
Описание

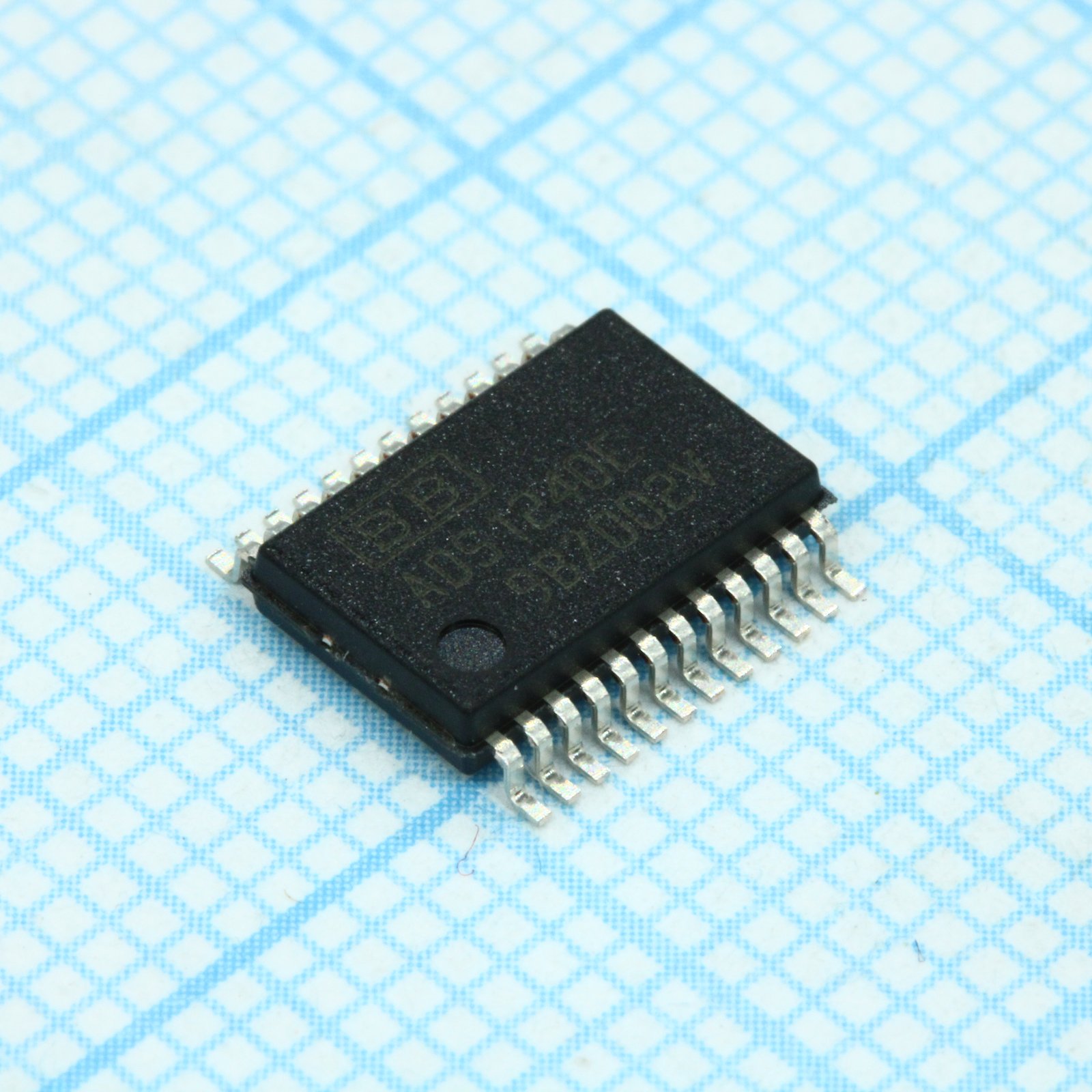

Texas Instruments ADS1240E/1K — прецизионный 24-битный АЦП дельта-сигма с четырьмя входами. Работает на скорости до 15 выборок в секунду, выпускается в компактном корпусе SSOP24. Применяется в промышленной автоматике, измерительном оборудовании и системах сбора данных.
Технические характеристики
| Filter | programmable FIR |
| Cmrr dc | 100 dB |
| Psrr dc | 80 dB to 95 dB |
| Тип монтажа | SMD |
| Интерфейс | SPI |
| Pga gains | 1, 2, 4, 8, 16, 32, 64, 128 |
| Gain error | 0.005% |
| Modulation | 2nd order delta-sigma |
| Offset drift | 0.02 ppm/°C |
| Offset error | 7.5 ppm of FS |
| Корпус | SSOP24 |
| Inl percent fs | 0.0015% |
| Pga gain range | 1 to 128 |
| Burnout current | 2 µA |
| Offset dac bits | 8 |
| Resolution bits | 24 |
| Data output rate | programmable (e.g., 15Hz typical) |
| Gain error drift | 0.5 ppm/°C |
| No missing codes | Да |
| Offset dac range | ±Vref/(2*PGA) or ±Vref/(4*PGA) |
| Ток отключения | 0.5 nA |
| Вх. емкость | 9 pF |
| Gain error typical | 0.005% |
| Количество каналов | 4 |
| Power down current | 0.5 nA |
| Макс. напр. пит. | 5.25V |
| Мин. напр. пит. | 2.7V |
| Cmrr 50hz fdata15hz | 120 dB |
| Cmrr 60hz fdata15hz | 130 dB |
| Nmrr 50hz fdata15hz | 100 dB |
| Nmrr 60hz fdata15hz | 100 dB |
| Offset error typical | 7.5 ppm of FS |
| Test clock frequency | 19.2 kHz |
| Offset dac resolution | 8 |
| Макс. потребление | 1.9 mW (AV=5V, PGA=1, Buffer OFF, DV=5V) |
| Макс. опорное напряжение | 2.6 |
| Мин. опорное напряжение | 0.1 |
| Single cycle settling | Да |
| Reference differential | Да |
| Burnout current sources | 2 µA |
| Макс. темп. хр. | 150 |
| Мин. темп. хр. | -60 |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Common mode rejection dc | 100 dB |
| Data output rate typical | 15 Hz |
| Макс. темп. перехода | 150 |
| Number of input channels | 4 |
| Analog supply voltage max | 5.25V |
| Analog supply voltage min | 2.7V |
| Effective resolution pga1 | 21 bits |
| Input impedance buffer on | 5 GΩ |
| Макс. раб. темп. | 85 |
| Мин. раб. темп. | -40 |
| Power consumption typical | 600 µW |
| Power supply rejection dc | 80-95 dB |
| Supply voltage analog max | 5.25 |
| Supply voltage analog min | 2.7 |
| Digital supply voltage max | 5.25V |
| Digital supply voltage min | 2.7V |
| Input impedance buffer off | 5 MΩ |
| Master clock frequency max | 5 |
| Master clock frequency min | 1 |
| Sleep current typical dv5v | 60 µA |
| Supply voltage digital max | 5.25 |
| Supply voltage digital min | 2.7 |
| Effective resolution pga128 | 19 bits |
| Resolution no missing codes | Да |
| Абс. макс. напряжение питания | 6V |
| Full scale input range mode0 | ±Vref/PGA |
| Full scale input range mode1 | ±Vref/(2*PGA) |
| Reference voltage max range0 | 2.6V |
| Reference voltage max range1 | AVDD |
| Описание (англ.) | Quad Channel Single ADC Delta-Sigma 15sps 24-bit Serial 24-Pin SSOP Tube |
| Input voltage range buffer on | AGND+0.05 to AVDD-1.5 |
| Integral nonlinearity typical | ±0.0015% of FS |
| Input voltage range buffer off | AGND-0.1 to AVDD+0.1 |
| Reference voltage absolute max | AVDD |
| Digital current max normal dv5v | 125 µA |
| Digital current consumption sleep | 60 µA |
| Input leakage current 25c mod off | 5 pA |
| Analog current max pga1 buffer off | 250 µA |
| Digital current consumption normal | 80-125 µA |
| Analog current max pga128 buffer on | 1275 µA |
| Digital current typical normal dv5v | 80 µA |
| Analog current typical pga1 buffer off | 120 µA |
| Analog current typical pga128 buffer on | 760 µA |
| Analog current consumption pga1 buffer off | 120-250 µA |
| Power dissipation max pga1 buffer off dv5v | 1.9 mW |
| Digital current consumption read continuous | 230 µA |
| Analog current consumption pga128 buffer off | 400-675 µA |
| Power dissipation typical pga1 buffer off dv5v | 1.1 mW |
