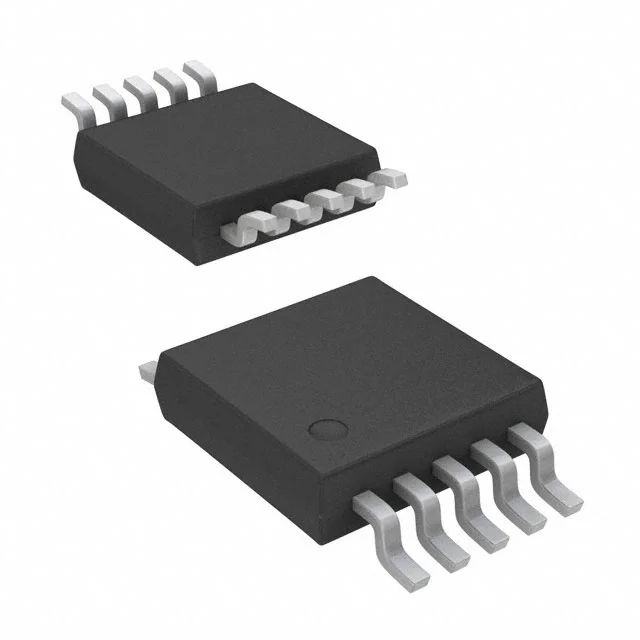

Микросхема ADS1115IDGSR
У поставщика
У поставщиков
9 617 шт.
Норм. уп.: 4
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 202,05 |
| от 6 | 188,58 |
| от 12 | 181,85 |
| от 25 | 172,42 |
Цены поставщиков
Склад 15
В наличии:5 000 шт
Срок поставки: до 27 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 98,72 |
Склад 13
В наличии:4 592 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 171,34 |
| от 45 | 162,17 |
| от 90 | 156,04 |
| от 180 | 150,64 |
| от 359 | 147,00 |
Склад 12
В наличии:25 шт
Срок поставки: до недели
Норм. уп.: 4
Минимальная партия: 210 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,95 |
| от 4 | 138,69 |
| от 40 | 129,08 |
Описание
ADS1115IDGSR — это прецизионный аналого-цифровой преобразователь (АЦП) от Texas Instruments с низким энергопотреблением. Микросхема имеет встроенный мультиплексор, усилитель с программируемым коэффициентом усиления и внутренний источник опорного напряжения. Предназначена для преобразования аналоговых сигналов в цифровые с высокой точностью, что делает её оптимальным решением для систем сбора данных, портативных измерительных приборов и интерфейсов датчиков.
Технические характеристики
| Тип | АЦП |
| Ток | 150 мкА |
| Интерфейс | I2C |
| Comparator | programmable |
| Тип упаковки | VSSOP-10 |
| Корпус | MSOP-10 |
| Монтаж | SMD |
| Макс. скорость передачи данных | 860 SPS |
| Data rate min | 8 SPS |
| Способ монтажа | SMD |
| Reference type | internal low-drift |
| Conversion type | single-shot or continuous |
| Resolution bits | 16 |
| Input multiplexer | 4 single-ended or 2 differential |
| Размер корпуса | 3.00mm x 3.00mm |
| Количество выводов корпуса | 10 |
| Макс. напр. пит. | 5.5V |
| Мин. напр. пит. | 2.0V |
| Напряжение | 5.5 В |
| Макс. входное напряжение | ±6.144 V |
| Input voltage range min | ±256 mV |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Supply current continuous mode | 150μA |
